研究主要内容摘要
本实用新型涉及一种温泉系统，尤其是温泉 鱼疗系统，包括鱼疗池、收鱼池、温度调节箱和控 制系统;鱼疗池和收鱼池均装有生化过滤器、灭 菌装置和增氧泵，且均与温度调节箱连接，收鱼 池位于鱼疗池的一侧，灭菌装置安装在生化过滤 器的一端;鱼疗池和收鱼池的内部均装有温度传 感器和液位计，鱼疗池内活动装有收鱼板;温度 调节箱内装有加热装置、液位计和温度传感器, 与鱼疗池和收鱼池之间均装有变频水泵;收鱼池 与鱼疗池之间装有活动隔板，内部装有温度传感 器和液位计；温度传感器、液位计、生化过滤器、 增氧泵、灭菌装置、加热装置、变频水泵和电磁阀 均与控制系统连接。该系统水温恒定、含氧星充 足、细菌少、安全卫生、不易传染、小鱼的寿命长。
项目的背景、主要内容、技术水平及应用范围
景技术
[0002] 温泉鱼疗是指将一种生活于温泉中，体长只有3厘米的小角放养在温泉池中，由于 特殊的生活刀性，此鱼不仅能在水温高ii4：rc的温泉水里长年生存，最奇特的是当人进入 池中，小鱼将成为你的助浴使者。当这群小鱼吸啄皮肤时，人不会感到丝毫的痛痒，而是一 种极为惬意的感觉。此种无医无药纯粹的门然疗法，对于常见皮肤病、疤痕、脚气有着独特 疗效，而且无任何副作用。但是温泉鱼疗的要求较高，使用不当容易造成鱼的死亡，也容易 造成使用者交叉感染。
实用新型内容
[0003] 为解决上述问题，本实用新型提供一种使用方便、安全卫生、小鱼易存活的温泉鱼 疗系统，具体技术方案为：
[0004] 温泉鱼疗系统，包括鱼疗池、收鱼池、生化过滤器、灭菌装置、增氧泵、温度调节箱 和控制系统；所述鱼疔池和收鱼池均装仃牛化过滤器、火菌装置和增氧杂，且均与温度调节 箱達接,所述收角池位于鱼庁池的一侧,所述灭菌装置安装在生化过滤器的一端；所述鱼疗 池和收鱼池的内部均装有温度传感器和液位计,鱼疗池和收鱼池的进水口和出水口均装有 网孔过滤板，所述鱼疗池的底部装仃排水管，排水管上装石电磁阀,所述鱼:丿E池相对的两个 内侧壁上设仃导轨,所述导轨位于鱼疔池侧壁的内部,导轨上装有滑块，所述滑块通过连接 板连接，滑块上设有插槽，所述插槽内活动插有收鱼板，所述收鱼板为不锈钢网孔板，收鱼 板与鱼疗池侧壁的间隙为0.5cm ；
[0005] 所述温度调节箱内装有加热装置、液位计和温度传感器，温度调节箱与鱼疗池之 间装有变频水泵;所述收鱼池与鱼疗池之间装有活动隔板，所述活动隔板插在收鱼池的插 槽内，所述插槽位于收鱼池相对的两个内侧壁上，所述收鱼池内部装有温度传感器和液位 计，所述收鱼池的一个侧壁上装有进水管，所述进水管与温度调节箱连接，进水管上装有变 频乘，所述收伯池相时的另…个侧壁上装有.出水管，所述出水管上装有变频水泵和电磁阀； 所述温度传感器、液位计、生化过滤器、增氧泵、灭菌装置、加热装置、变频水泵和电磁阀均 与控制系统连接。
[0006] 优选的，所述火菌装置安装4牛.化过滤器的出水端。
[0007] 优选的，所述灭菌装置包括水箱和紫外灯，所述水箱通过管道分别与鱼疗池和生 化过滤器连接，所述紫外灯安装在水箱内部，所述紫外灯与控制系统连接。
[0008] 优选的，所述鱼疗池设有两个，鱼疗池均与收鱼池连接。
[0009] 优选的，所述鱼疗池对称分布在收鱼池的两侧。
[0010] 优选的，所述收鱼池的宽度小于鱼疗池的宽度。
[0011] 优选的，所述鱼疗池内装有溶解氣传感器，所述溶解氧传感器与控制系统连接。
[0012] 优选的，所述温度调节箱内装有紫外灯，所述紫外灯与控制系统连接。
[0013] 优选的，还包括灭菌剂加入装置，所述灭菌剂加入装置包括灭菌剂筒和计量泵，所 述计量泵的吸入口与灭菌剂筒连接，计量泵的岀口通过管道与鱼疗池连接,所述计量泵与 控制系统连接。
[0014] 优选的，所述鱼疗池内装有不锈钢加热管，所述不锈钢加热管与控制系统连接。
[0015]使用时，小鱼位于鱼疗池内，鱼疗池内的温泉水通过增氧泵加氧气，通过温度调IJ 箱添加热水调节温度，保持温度恒定在35-40 °C,通过生化过滤器过滤小鱼的排泄物、杂质 和污物，通过灭菌装置灭菌。该温泉鱼疗系统即保证了鱼疗的安全卫生，防止交叉感染，同 时也提咼了小鱼的生存环境，提咼J’小鱼的寿命。
[0016]与现有技术相比本实用新型具有以下有益效果：
[0017] 本实用新型提供的温泉鱼疗系统水温恒定、含氧量充足、细菌少、安全卫生、不易 传染、小鱼的寿命长，“效提髙的疗池养护管理效率，减少池子清洗时的人工成本。
附图说明

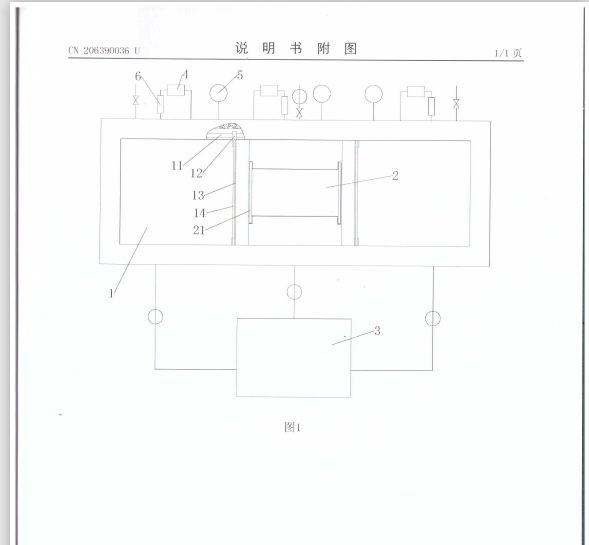

[0018] 图1是本实用新型的结构示意图。
实施该项目所具备的基础、优势及风险
具体实施方式
[0019]现结合附图对本实用新型作进一步说明。
[0020] 实施例一
[0021] 如图1所示,温泉鱼疗系统，包括鱼疗池1、收鱼池2、生化过滤器4、灭菌装置6、増机 泵5、温度调节箱3和控制系统;所述鱼疗池1和收鱼池2均装有生化过滤器4、灭菌装置6和增 氧泵5,且均与温度调节箱3连接，所述收鱼池2位于鱼疗池1的一侧，所述灭菌装置6安装* 生化过滤器4的一端；所述鱼疗池1和收鱼池2的内部均装有温度传感器和液位计，鱼疗汕,I 和收鱼池2的进水口和出水口均装有网孔过滤板，所述鱼疗池1的底部装有排水管，排水管 上装有电磁阀，所述鱼疗池1相对的两个内侧壁上设有导轨11，所述导轨11位于鱼疗池丨側 壁的内部，导轨11上装有滑块12,所述滑块12通过连接板13连接，滑块12上设有插槽，所述 插槽内活动插有收鱼板14,所述收鱼板14为不锈钢网孔板,收鱼板14与鱼疗池1侧壁的间隙 为0.5cm；所述温度调节箱3内装有加热装置、液位计和温度传感器，温度调节箱3与鱼疔池丨 之间装有变频水泵；所述收鱼池2与鱼疗池1之间装有活动隔板21,所述活动隔板2 I抽*收 鱼池2的插槽内，所述插槽位于收鱼池2相对的两个内侧壁上，所述收鱼池2内部装仃温川： 传感器和液位计，所述收鱼池2的一个侧壁上装有进水管，所述进水管与温度调节箱3连扱， 进水管上装有变频泵，所述收鱼池2相对的另一个侧壁上装有出水管，所述出水管I•.装h " 频水泵和电磁阀；所述温度传感器、液位计、生化过滤器4、增氧泵5、灭菌装置6、加热卩徂、 变频水泵和电磁阀均与控制系统连接。
[0022] 变频水泵用于调节流量的大小,提高控制精度，同时防止水流过大影响小鱼,，
[0023] 使用时，小鱼位于鱼疗池1内，鱼疗池1内的温泉水通过增氧泵5加氧气Jill id Zm'i I1! 调节箱3添加热水调节温度，保持温度恒定在35〜40 °C,通过生化过滤器4过滤小仙的外洲 物、杂质和污物，通过灭菌装置6灭菌。该温泉鱼疗系统即保证了鱼疗的安全卫生，防1I.V'V. 感染，同时也提高了小鱼的生存环境,提高了小鱼的寿命。
[0024] 鱼疗•池I使用一段时间后,将收的板14插到滑块12上，此时收鱼板14远离收鱼池2, 缓慢移动收鱼板14,收鱼板14向收鱼池2方向移动，到合适位置时打开活动隔板21,将小鱼 赶到收鱼池2内，然后再插上活动隔板21 ,小佰全部位于收鱼池2内，此时对鱼疔池1进行打 扫和灭菌。小鱼在收鱼池2内饲养，收鱼池2内也装仃生化过滤器4、灭菌装.置.6和增氧泉5,保 证了小鱼的生活环境。将小鱼赶到鱼疗区前，对收鱼池2内的温泉水进行更换，打开收鱼池2 出水管上的电磁阀，启动变频水泵，同时启动温度调节区的变频水泵，同时进行排水和注 水,更换收鱼池2内的温泉水，防止收鱼池2内的温泉水污染鱼泞池1内的温泉水,用活动隔 板21将小鱼赶到鱼疗区，装上活动隔板21。
[0025] 实施例二
[0026] 在上述实施例的基础上，所述灭菌装置6安装在生化过滤器4的出水端。所述火菌 装置6包括水箱和紫外灯，所述水箱通过管道分别与仇厅池丨和生化过滤器4连接，所述紫外 灯安装在水箱内部，所述紫外灯与控制系统连接。
[0027] 通过紫外灯进行灭菌，灭菌效果好，无残留，不影响小鱼。
[0028] 实施例三
[0029] 在上述实施例的基础上，所述鱼疗池1设有两个,鱼疗池1均与收鱼池2连接。所述 鱼疗池1对称分布在收鱼池2的两侧。所述收鱼池2的宽度小于鱼疗池1的宽度。
[0030]鱼疗池丨位于收鱼池2的两端，建造、使用方便、成本低。收仇池2用于小鱼的饲养， 空间不需要很大，可以节约温泉水，降低成本。
[0031] 实施例四
[0032] 在上述实施例的基础上，所述鱼疗池1内装有溶解氧传感器,所述溶解氧传感器与 控制系统连接。
[0033] 溶氧传感器用于监测水中的含氧量，当含氧量低于小鱼所需含氧量时，控制系统 更换鱼疗池1中的温泉水。
[0034] 实施例五
[0035] 在上述实施例的基础上，所述温度调节箱3内装有紫外灯，所述紫外灯与控制系统 连接。
[0036] 在温度调节箱3内装有紫外灯进行灭菌，减少细菌的繁殖，提高整个系统的灭菌效 果,不留细菌繁殖场所。
[0037] 实施例六
[0038] 在上述实施例的基础上，还包括火菌剂加入装置，所述灭菌剂加入装置一包括火菌 剂筒和计量泵，所述计量泵的吸入口与灭菌剂筒连接，计量泵的出口通过管道与鱼疗池1连 接，所述计量泵与控制系统连接。
[0039] 火菌剂筒内装有阳离子季铉盐杀菌剂，阳离子季铉盐杀菌剂冇效解决大肠菌、退 伍军人症菌、绿脓杆菌、生物膜、起泡和R藻等村题，不与温泉中丰富的矿物质发生化学反 应，也不存在氧化着色的困扰，保持温泉水原有性质，也不影响小鱼。
[0040] 计量泵可以精确的控制灭菌剂的加入量，节约成本。
[0041]实施例七
[0042] 在上述实施例的基础上，所述鱼疗池1内装有不锈钢加热管，不锈钢加热管与控制 系统连接。
[0043] 通过不锈钢加热管对鱼疗池内的水进行加热，减少温泉水的使用，保护环境。
[0044] 加热时采用点加热的方式，防止温度过冲，以及造成加热管区域的水温过高。
