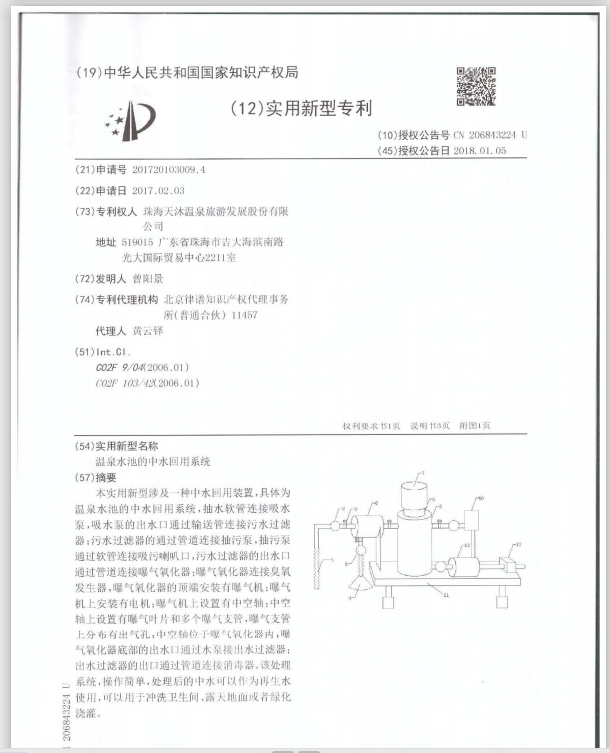

实用新型涉及一种中水回用装置，具体为 温泉水池的中水回用系统，抽水软管连接吸水 泵，吸水泵的出水口通过输送管连接污水过滤 器；污水过滤器的通过管道连接抽污泵，抽污泵 通过软管连接吸污喇叭口，污水过滤器的出水口 通过管道连接曝气氧化器;曝气氧化器连接臭氧 发生器，曝气氧化器的顶端安装有曝气机;曝气 机上安装有电机;曝气机上设置有中空轴；中空 轴上设置有曝气叶片和多个曝气支管，曝气支管 上分布有出气孔；中空轴位于曝气氧化器内；曝 气氧化器底部的岀水曰通过水汆接出水过滤器; 出水过滤器的出口通过管道连接消毒器。该处理 系统,操作简单,处理后的中水M以作为再生水 使用，可以用于冲洗卫生间、露天地面或者绿化浇灌。

本实用新型涉及--种中水回用装置，具体为温泉水池的中水回用系统，属于污水 处理技术领域。

背景技术 [0002] 温泉水池内的污水主要汚染物为COD等物质，一般住宅区的生活污水为接管排放， 但是对于设置在度假区或者景区的温泉，一般离市政污水管网远的区域无法接管，而建设 污水处理站成本较高。因此污水首先应该减排,而中水回用是减排一个重要措施。 实用新型内容 [0003]针对上述技术问题，本实用新型的目的提供一•种温泉水池的中水回用系统。 [0004] 本实用新型通过以下技术方案来实现上述目的： [0005]温泉水池的中水回用系统，包括抽水软管,所述的抽水软管连接吸水泵，所述的吸 水泵的出水口通过输送管连接污水过滤器一个进水匚I ；所述的污水过滤器的底部的进水口 通过管道连接抽污泵，所述的抽污泵通过软管连接吸污喇叭口，所述的污水过滤器的出水 口通过管道连接曝气氧化器;所述的曝气氧化器的还通过管道和水汽混合泵连接臭氧发生 器,所述的曝气氧化器的顶端安装有曝气机;所述的曝气机上安装有电机;所述的曝气机上 设置有中空轴;所述的中空轴上设置有曝气叶片和多个曝气支管，所述的曝气支管上分布 有出气孔;所述的中空轴位于所述的曝气氧化器内；所述的曝气氧化器底部的出水口通过 水泵接出水过滤器;所述的出水过滤器的出口通过管道连接消毒器。 [0006]优选的，所述的抽水软管和所述的吸水泵所在的管道上均设置有阀门； [0007] 优选的，还包括可升降支架,所述的曝气氧化器、污水过滤器、出水过滤器、消毒器 分别安装在可升降支架上，可升降支架底部有高度调节支腿，用于调整整个装置的高度。 [0008]优选的，所述的污水过滤器的内部设置有过滤网，所述的过滤网的水流后侧还设 置有精密过滤网。 [0009]优选的，所述的出水过滤器的内部设置有污泥截留网，所述的污泥截留网设置为 多个。 [0010]首先，将整个温泉水池的中水回用系统到收集污水的池中，然后由可升降支架调 节装置的高度，这时将吸水泵开启抽取水池中的水，打开控制阀，将污水送到污水过滤器中 过滤,过滤后的污水流到曝气氧化器中进行曝气，曝气一段时间后，开启臭氧发生器，将产 生的臭氧输入到曝气氧化器中，同时继续曝气，进行进一步的氧化反应，之后把污水送到出 水过滤器中经过多个污泥截留网，将污泥与污水分离，之后在经消毒器进行消毒处理，处理 后的中水接到卫生间等使用中水的设施上° [0011]本实用新型提供的温泉水池的中水回用系统，操作简单，可以直接的放入到温泉 水池中，还可以通过底部的可升降支架来调节设备与水池相对高度，在对污水进行过滤时， 通过曝*、深度臭氧氧化处理、过滤使得牛活污水中有机物被充分降解、悬浮物和颗粒物得 到去除，而且过滤截留的或许污泥可以再进行回流,处理后的中水可以作为再牛水使用,可 以用于冲洗卫生间、露天地面或者绿化浇灌。

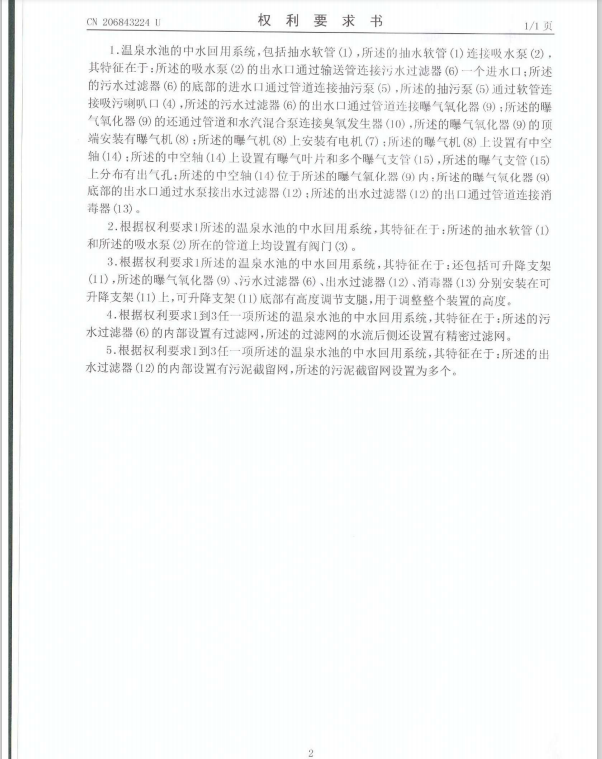

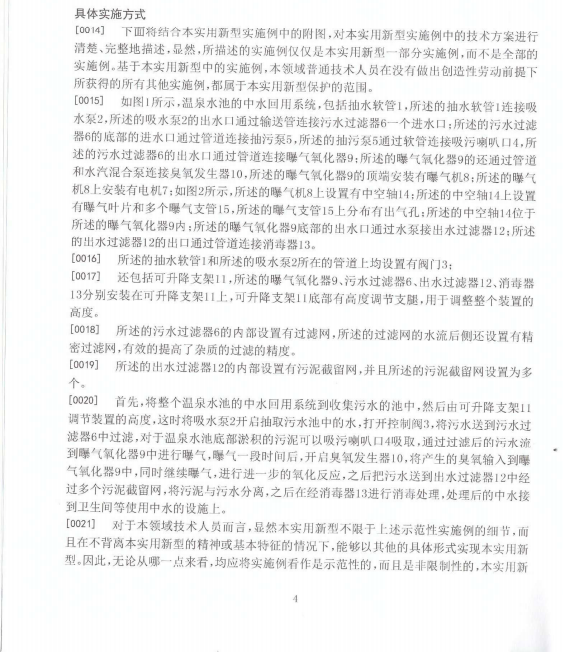

附图说明 [0012]图1为本实用新型的结构示意图； [0013]图2为本实用新型的曝气氧化器的内部结构示意图。 具体实施方式 [0014]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。 [0015] 如图1所示，温泉水池的中水回用系统，包括抽水软管1,所述的抽水软管1连接吸 水泵2,所述的吸水泵2的出水口通过输送管连接污水过滤器6一个进水口；所述的污水过滤 器6的底部的进水口通过管道连接抽污泵5,所述的抽污泵5通过软管连接吸污喇叭口 4,所 述的污水过滤器6的出水口通过管道连接曝气氧化器9；所述的曝气氧化器9的还通过管道 和水汽混合泵连接臭氧发生器10,所述的曝气氧化器9的顶端安装有曝气机8；所述的曝气 机8上安装有电机7；如图2所示,所述的曝气机8上设置有中空轴14；所述的中空轴14上设置 有曝气叶片和多个曝气支管15,所述的曝气支管15上分布有出气孔;所述的中空轴14位于 所述的曝气氧化器9内；所述的曝气氧化器9底部的出水口通过水泵接出水过滤器12；所述 的出水过滤器12的出口通过管道连接消毒器13。 [0016] 所述的抽水软管1和所述的吸水泵2所在的管道上均设置有阀门3； [0017] 还包括可升降支架11,所述的曝气氧化器9、污水过滤器6、出水过滤器12、消毒器 13分别安装在可升降支架11上，可升降支架11底部有高度调节支腿，用于调整整个装置的 高度。 [0018] 所述的污水过滤器6的内部设置有过滤网，所述的过滤网的水流后侧还设置有精 密过滤网，有效的提高了杂质的过滤的精度。 [0019] 所述的出水过滤器12的内部设置有污泥截留网，并且所述的污泥截留网设置为多 个。 [0020]首先，将整个温泉水池的中水回用系统到收集污水的池中，然后由可升降支架11 调节装置的高度,这时将吸水泵2开启抽取污水池中的水，打开控制阀3,将污水送到污水过 滤器6中过滤，对于温泉水池底部淤积的污泥可以吸污喇叭口 4吸取,通过过滤后的污水流 到曝气氧化器9中进行曝气，曝气一段时间后，开启臭氧发生器10,将产生的臭氧输入到曝 气氧化器9中，同时继续曝气，进行进一步的氧化反应,之后把污水送到出水过滤器12中经 过多个污泥截留网，将污泥与污水分离，之后在经消毒器13进行消毒处理，处理后的中水接 到卫生间等使用中水的设施上。 [0021] 对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而 且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新 型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新 型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含 义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制 所涉及的权利要求。

-

-

-

-

-

-
