“都市无悔策略”与多功能暴雨水管理实践——台北青年公园改建设计
Urban No-Regret Policy and Multi-functional S
设计成员：王雅
作品编号：ILIA-S-20141926
参赛组别：学生组
作品类别：方案设计 - 公园与花园设计
0热度：1317
项目详情
设计说明
设计感悟
评论
项目详情
申报类别：作品奖
项目名称：“都市无悔策略”与多功能暴雨水管理实践——台北青年公园改建设计
成员姓名：王雅
项目类别：方案设计-公园与花园设计
图片属性：jpg.
图片描述：“都市无悔策略”和多功能暴雨水管控 理念图
设计说明
青年公园位于台北市万华区，面积约为25公顷，园内安设多种运动设施，中央为大面积的高尔夫练习场地，其周边为眷村与住宅区。为应对全球气候变迁下的极端暴雨事件，本设计以BMPs、绿色街道与“都市无悔策略”等理念作为指导思想，进行多功能的暴雨水管理尝试。设计策略为：在公园内创造更加多元化的运动游憩空间以满足不同人群的活动需求，同时在青年公园场地内外布置多种结构性暴雨水管理设施，增加绿色空间，从而提高雨水的收集利用率，减少地表径流及污染，降低尖峰径流速率与延迟洪峰。设计内容为：在青年公园内，对现有高尔夫练习场进行改造，创建人工湿地与激流独木舟竞技赛道。前者用于蓄集、净化与利用雨水，后者在蓄集雨水的同时为青年人提供惊险刺激的运动项目。在青年公园外，通过在各条街道下方埋设管道，串联台北植物园水域和附近5所学校运动场下方的蓄水池，同时衔接青年公园内运动场下方的蓄水池、人工湿地和激流独木舟赛道，以形成一个集雨水贮存、雨水净化和雨水利用等功能于一体的循环系统。此外，沿街道两侧设置径流植栽区（Storm Water Planter），用于在一般降雨事件中收集和净化路面径流，经过滤、入渗后回补地下水。如遇强降雨事件，超出径流植栽区处理能力的额外径流则通过埋设于其下的溢流管导入街道中间下方的排水管道。为此，全部雨水管理设施的布置都意在考虑如何能够在高度城市化的地区，最大限度地利用城市绿地模拟自然水文循环，以缓解极端暴雨事件所引发的洪涝灾害，让城市得以回归自然，健康发展。
图片属性：jpg.
图片描述：数据表达
图片属性：jpg.
图片描述：区位图
图片属性：jpg.

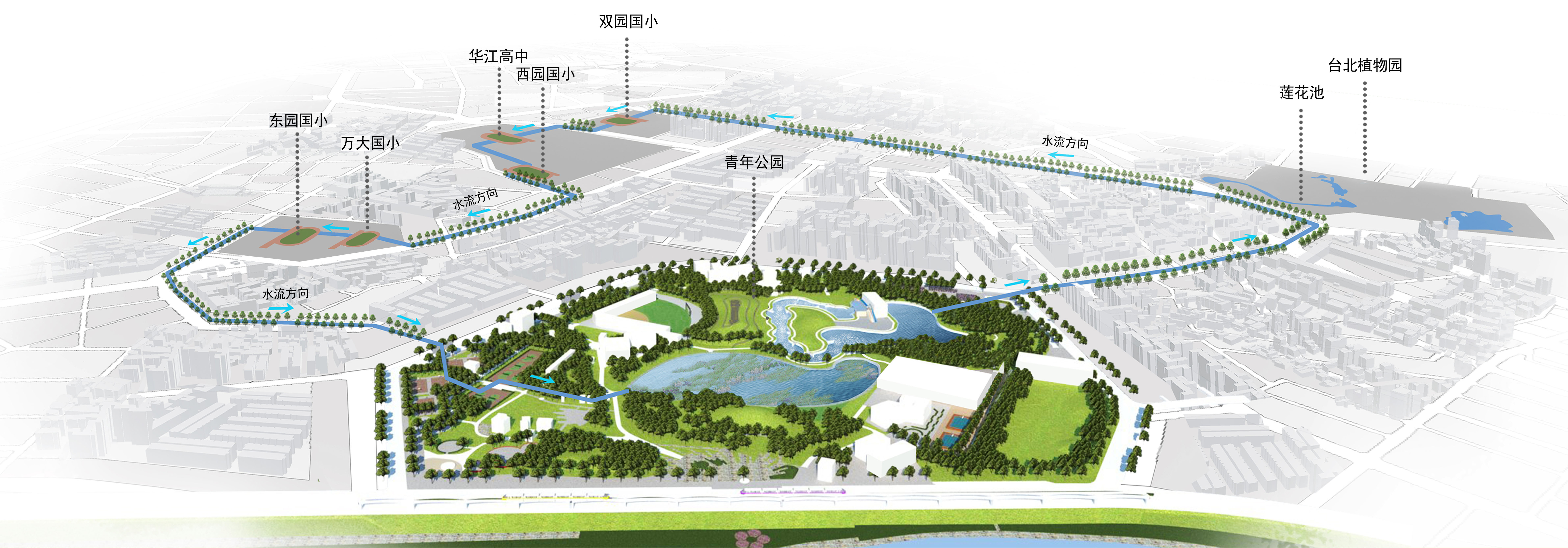

图片描述：鸟瞰图
图片属性：jpg.

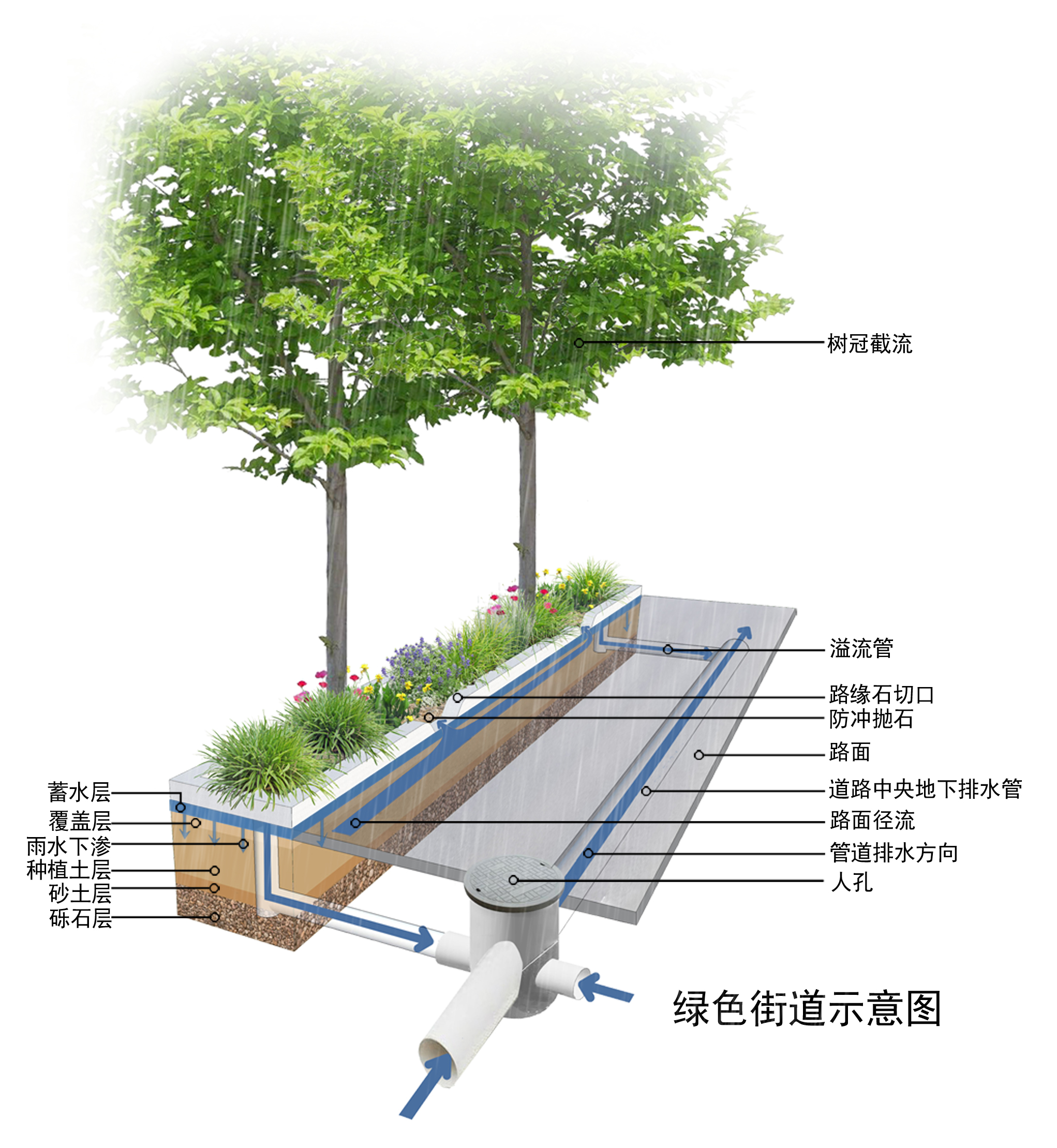

图片描述：绿色街道示意图
图片属性：jpg.

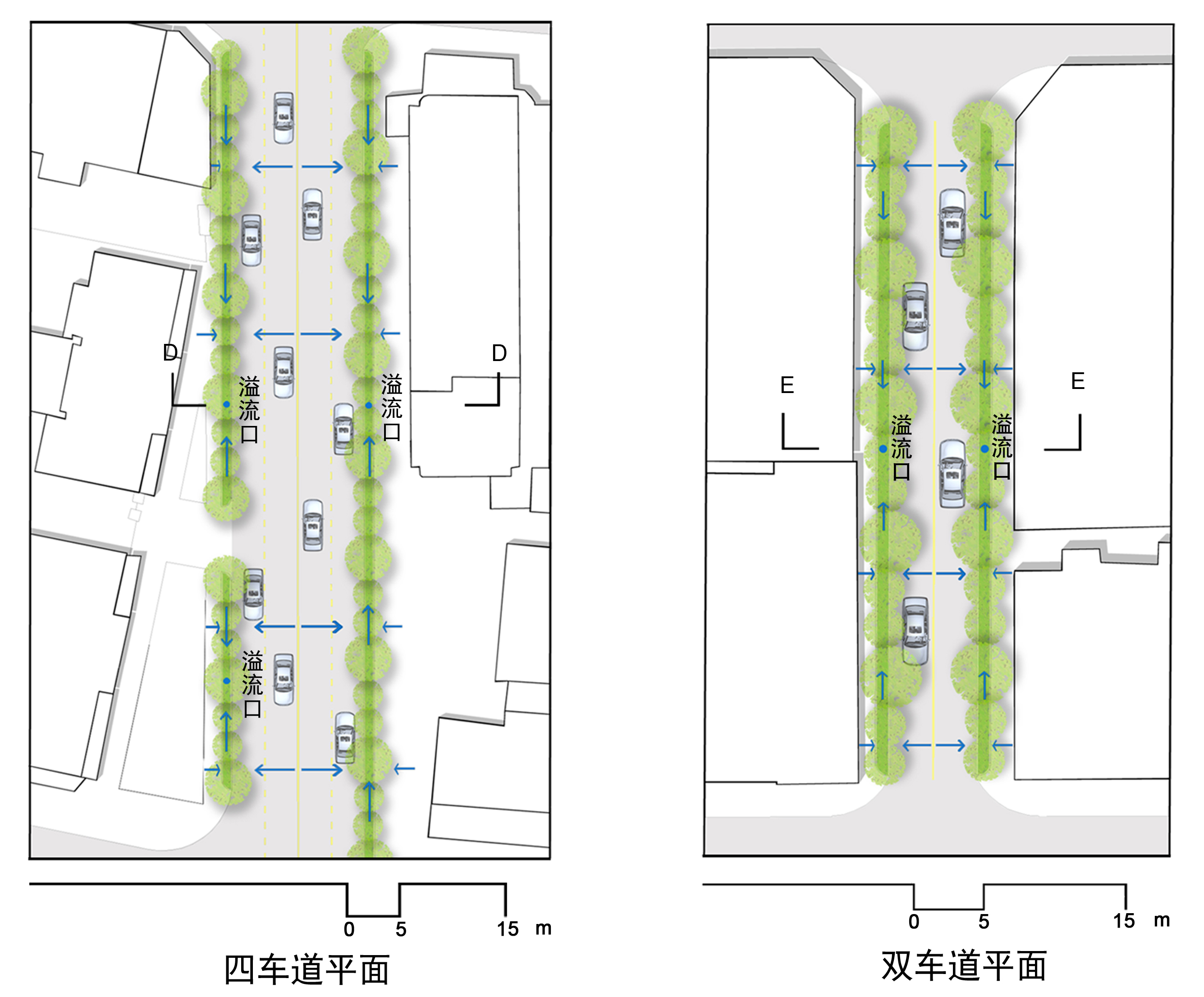

图片描述：绿色街道平面图
图片属性：jpg.

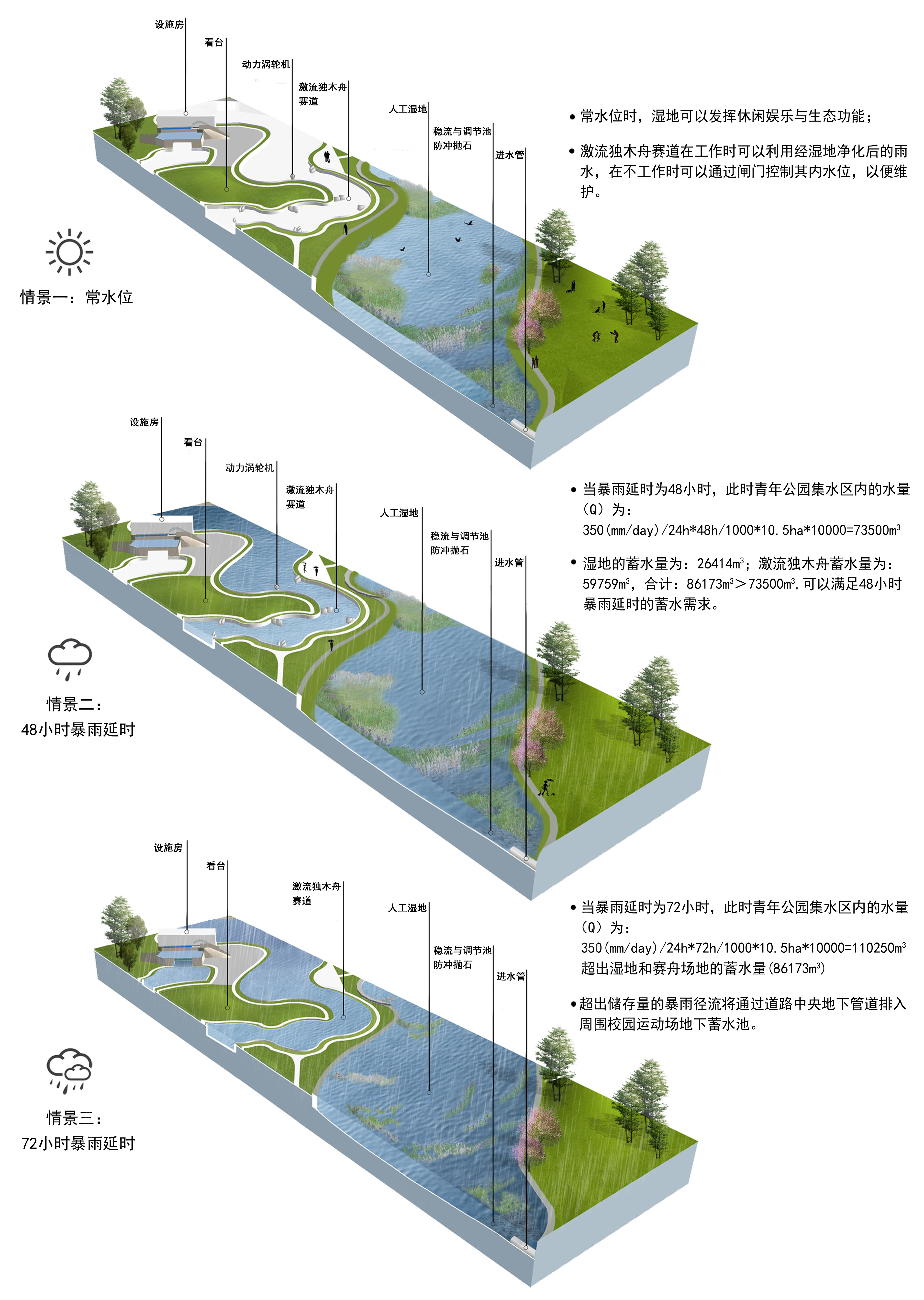

图片描述：常水位 48小时 72小时暴雨延时 青年公园水位分析图
图片属性：jpg.
图片描述：剖面D-D 剖面E-E
图片属性：jpg.
图片描述：总平面图
图片属性：jpg.

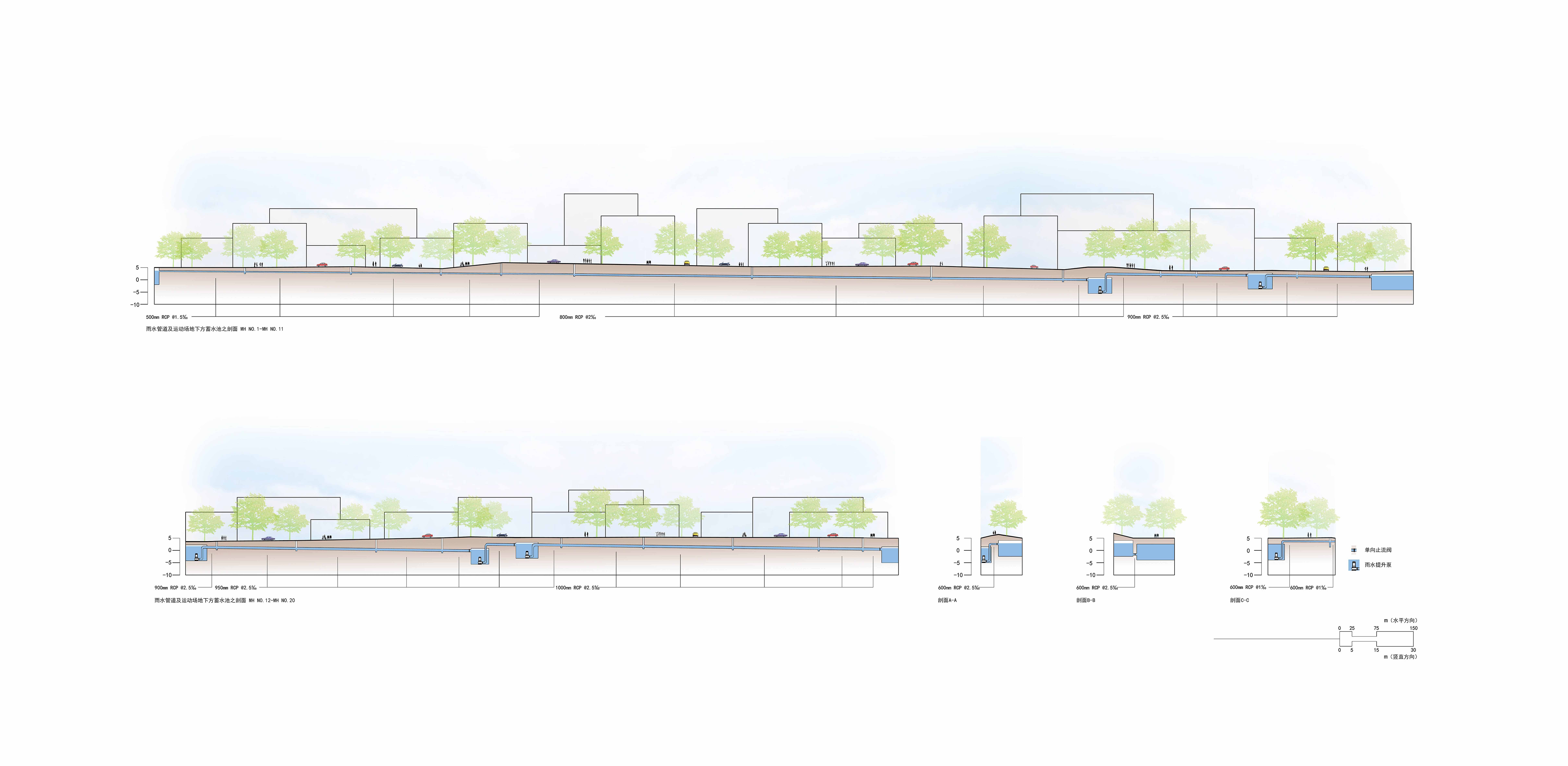

图片描述：雨水管道及运动场地下方蓄水池之剖面图
图片属性：jpg.

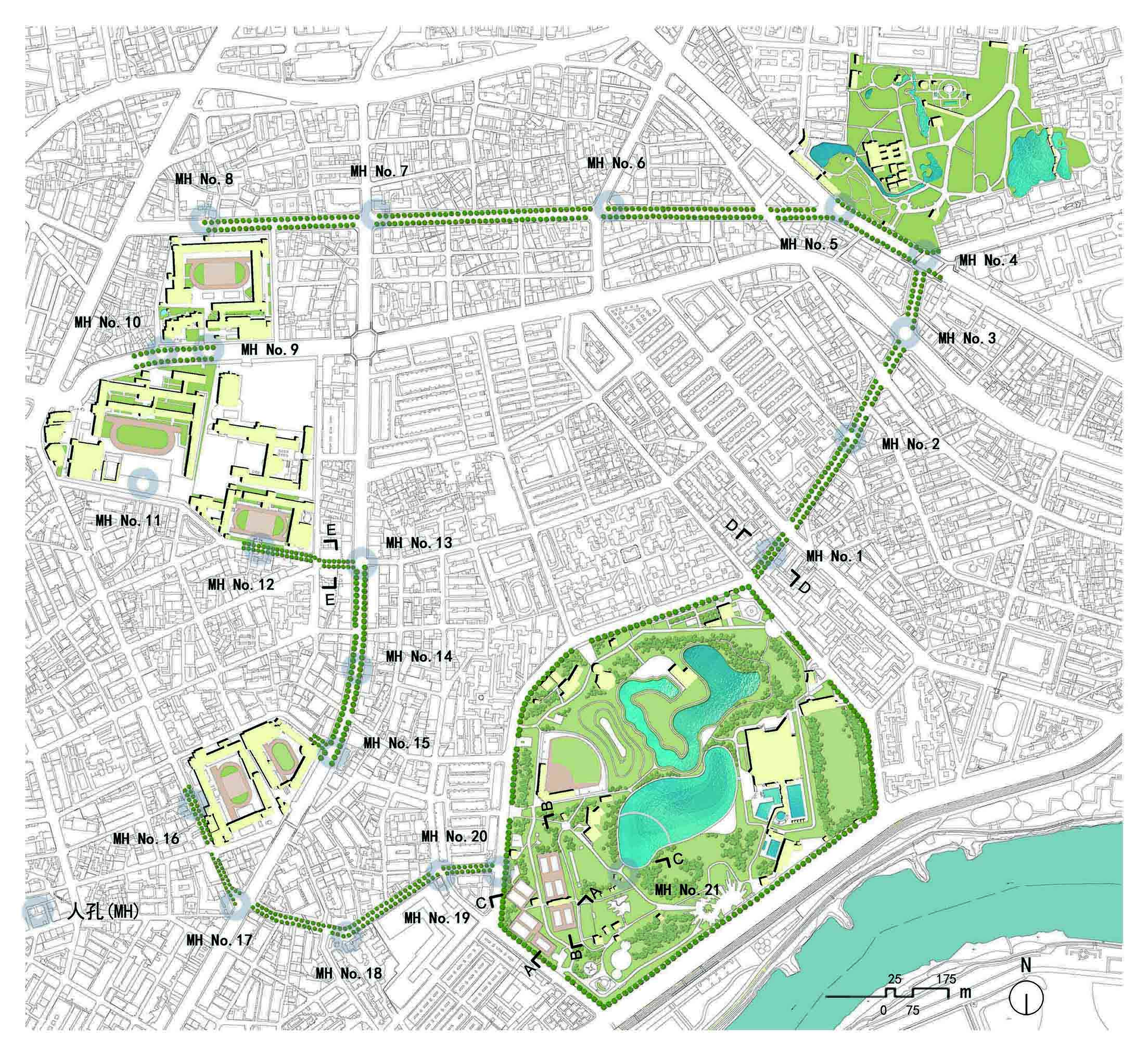

图片描述：地下雨水管道及雨水滞留或置留设施平面分布图
图片属性：jpg.
图片描述：GIS场地集水线分析图
图片属性：jpg.
图片描述：青年公园总平面图
图片属性：jpg.
图片描述：激流独木舟赛道效果图
图片属性：jpg.
图片描述：湿地效果图
图片属性：jpg.
图片描述：剖面F-F 剖面G-G 剖面H-H 动植物意向图
图片属性：jpg.

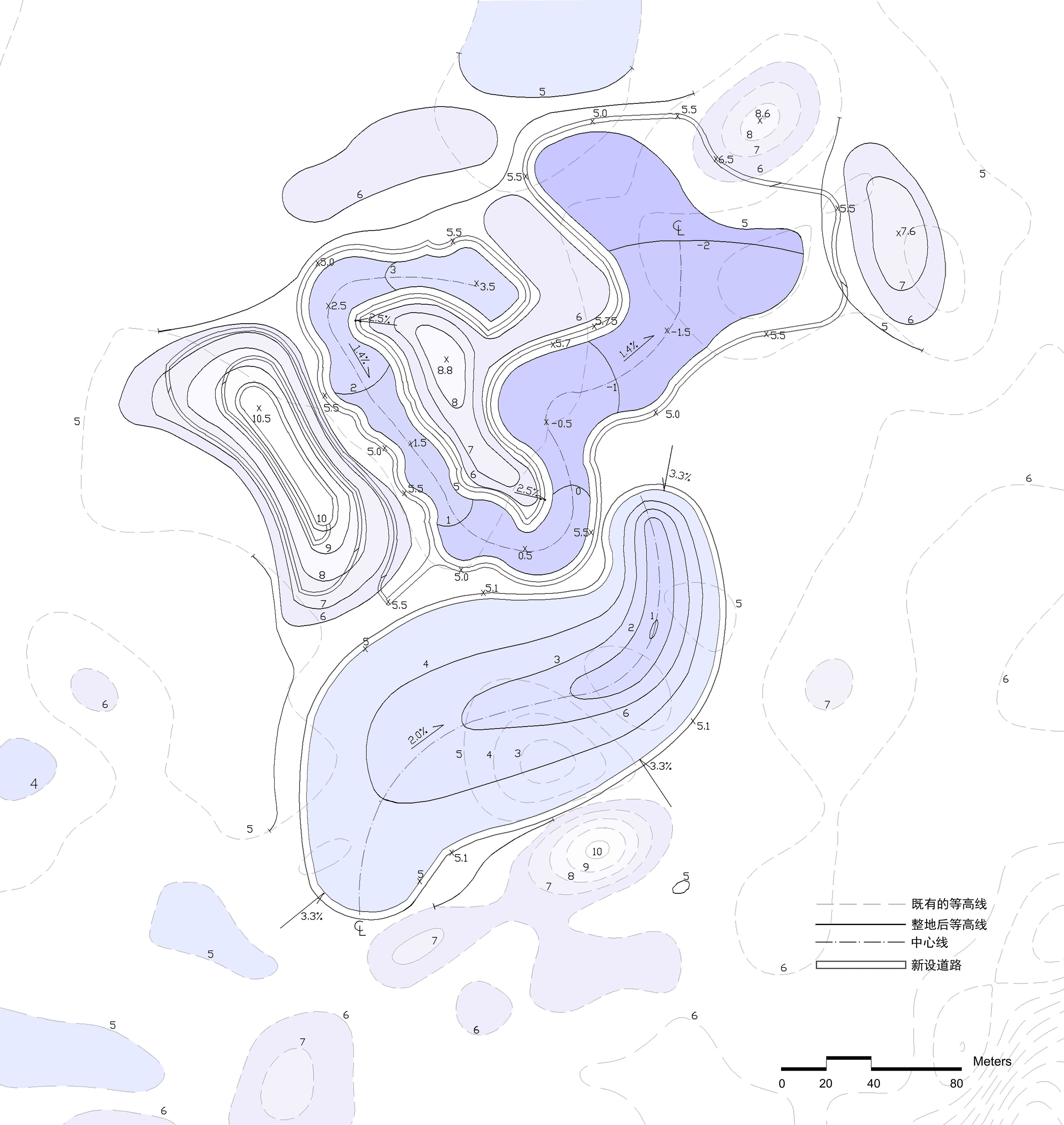

图片描述：整地图
设计感悟
通过参加这次竞图比赛，我和队友都获益良多。在筹备比赛的过程中，从对基地现状的调查，设计理念的思考、提炼，数据的计算分析到图面呈现方式的选择及报名参赛等前期准备工作，使得我们的专业素质都有了一个较大的提升，同时也给予我们一个良好的机会去学习团队合作。
首先，想要设计出一个好的作品绝对不是一件容易的事情，在摸清基地的现状的过程中，除了要进行基地的调查，还得全面地收集、分析有关基地的资料，在此基础上发现场地的机会与限制，并制定设计策略，切实地为创作提供设计依据。其次，关于设计的灵感，大部分情况下不是天马行空的想象。为了使得设计有据可依，可实际操作，我们常常需要计算数据、分析数据，查看设计元素的设计尺寸、标准及工艺等。此外，好的作品不仅要具有丰富的内涵，出色的理念，在关于作品理念的表达方式和图面呈现的美观精致等方面都需要很深的功底（涉及设计人员的文笔、手绘技巧和绘图软件运用等）。最后，设计需要团队成员之间进行有效的沟通，合理的分工合作，以博采众长。
首先，想要设计出一个好的作品绝对不是一件容易的事情，在摸清基地的现状的过程中，除了要进行基地的调查，还得全面地收集、分析有关基地的资料，在此基础上发现场地的机会与限制，并制定设计策略，切实地为创作提供设计依据。其次，关于设计的灵感，大部分情况下不是天马行空的想象。为了使得设计有据可依，可实际操作，我们常常需要计算数据、分析数据，查看设计元素的设计尺寸、标准及工艺等。此外，好的作品不仅要具有丰富的内涵，出色的理念，在关于作品理念的表达方式和图面呈现的美观精致等方面都需要很深的功底（涉及设计人员的文笔、手绘技巧和绘图软件运用等）。最后，设计需要团队成员之间进行有效的沟通，合理的分工合作，以博采众长。
