商水县南干渠河道综合整治工程（EPC）
主创设计：何宜健
设计成员：魏威、王清游、汪琼、程磊、张荣柱
作品编号：ILIA-P-20209007
参赛组别：专业组
作品类别：工程实例 - 生态修复类 - 河流治理
9热度：3683
项目详情
项目背景
设计说明
设计感悟
项目经济技术指标
主要技术创新点
新材料应用
评论
项目详情
申报类别：作品奖
项目名称：商水县南干渠河道综合整治工程（EPC）
设计单位：北方工程设计研究院有限公司、南京二十一世纪城市环境研究有限公司
委托单位：商水县城市管理局
施工单位：河南六建建筑集团有限公司
项目经理：陈春明
主创姓名：何宜健
成员姓名：魏威、王清游、汪琼、程磊、张荣柱
设计时间：2018年7月
建成时间：在建
项目地点：河南周口商水县
项目状态：设计类
项目规模：河道长5.6公里、景观面积399179平方米
项目类别：工程实例-生态修复类-河流治理
小西环西看效果图
项目背景
南干渠东至三里桥闸西至东赵桥闸，全长5.6公里。根据上位规划和现状情况，整治宽度为90m,整治内容包括河底清淤、驳岸护坡、两岸道路及管网截污，景观绿化及亮化等。
南干渠源自沙颖河，穿越商水县主城区，与人们的生活息息相关、紧密相连，然而这条河由于多年积淤，加之周边排污，无论水质与环境都亟需治理。
在河南省百城提质的大背景下，商水县委、县政府下决心对南干渠实施综合治理，彻底改变南干渠脏乱差的现状，从源头抓起，截污清淤，改善环境，营造景观，还城市一河清水，还百姓一方净土。
南干渠源自沙颖河，穿越商水县主城区，与人们的生活息息相关、紧密相连，然而这条河由于多年积淤，加之周边排污，无论水质与环境都亟需治理。
在河南省百城提质的大背景下，商水县委、县政府下决心对南干渠实施综合治理，彻底改变南干渠脏乱差的现状，从源头抓起，截污清淤，改善环境，营造景观，还城市一河清水，还百姓一方净土。
设计说明
南干渠在清淤截污，净化水质基础上将打造展现民俗活动与运动的“清明园”；展现中华老家及溵川古城文化底蕴的“阳城灯会”和体现新旧文化连结与对话的“古城新韵”三个极具人文特色的景观空间。
清明园（东赵桥干渠闸——阳城路）
东赵桥干渠闸至章华台路为南干渠公园的开篇之作，挖掘商水古八景文化，再现商水古八景的梦幻空间，以听水、看水、玩水为主要景观活动载体。打造商水最具识别度的全龄互动型现代滨水空间。
章华台路至阳城路，为城西主要的休闲绿地，此段借助现有宽阔的水域资源打造服务周边居民使用的综合性市民公园，以“端午龙舟文化”及清明踏青蹴鞠文化等传统民俗为文化载体，运用现代景观语言展现一个以滨水运动文化为主题的特色空间。
这里有供孩子们嬉闹的游乐空间，有老人们晨练跳舞的广场空间，这里也是球类及小型极限运动爱好者的聚集地。宽阔的湖面自然是市民们泛舟的好去处。
阳城灯会（阳城路——阳城大道）
华灯初上，点亮商水城市客厅，依托中华老家，溵川古城的文化底蕴，以趣味性、互动式灯光秀为特色。这里既是市民平日里户外休闲放松的地方也是举办节庆灯会的重要场地。 “水精灵魔幻空间 ”为该区域极聚特色的景点，将地方文化记忆和未来城市的科学幻想融合在当代城市景观的塑造中，以互动式灯光，互动式水景，互动式摇篮为吸引点。聚集了人气，与周边商业遥相呼应。
古城新韵（阳城大道——三里桥灌区闸）
以生态景观为基调， 创造一个生活、灵性的自然景观空间，一个能够和心灵产生共鸣的宜居空间。
运用蒙太奇手法将旧时民俗文化与现代居民的生活方式相碰撞，该段既是展现地方市井民俗文化表演的最佳载体，也是富有生活气息的亲水舞台。
清明园（东赵桥干渠闸——阳城路）
东赵桥干渠闸至章华台路为南干渠公园的开篇之作，挖掘商水古八景文化，再现商水古八景的梦幻空间，以听水、看水、玩水为主要景观活动载体。打造商水最具识别度的全龄互动型现代滨水空间。
章华台路至阳城路，为城西主要的休闲绿地，此段借助现有宽阔的水域资源打造服务周边居民使用的综合性市民公园，以“端午龙舟文化”及清明踏青蹴鞠文化等传统民俗为文化载体，运用现代景观语言展现一个以滨水运动文化为主题的特色空间。
这里有供孩子们嬉闹的游乐空间，有老人们晨练跳舞的广场空间，这里也是球类及小型极限运动爱好者的聚集地。宽阔的湖面自然是市民们泛舟的好去处。
阳城灯会（阳城路——阳城大道）
华灯初上，点亮商水城市客厅，依托中华老家，溵川古城的文化底蕴，以趣味性、互动式灯光秀为特色。这里既是市民平日里户外休闲放松的地方也是举办节庆灯会的重要场地。 “水精灵魔幻空间 ”为该区域极聚特色的景点，将地方文化记忆和未来城市的科学幻想融合在当代城市景观的塑造中，以互动式灯光，互动式水景，互动式摇篮为吸引点。聚集了人气，与周边商业遥相呼应。
古城新韵（阳城大道——三里桥灌区闸）
以生态景观为基调， 创造一个生活、灵性的自然景观空间，一个能够和心灵产生共鸣的宜居空间。
运用蒙太奇手法将旧时民俗文化与现代居民的生活方式相碰撞，该段既是展现地方市井民俗文化表演的最佳载体，也是富有生活气息的亲水舞台。

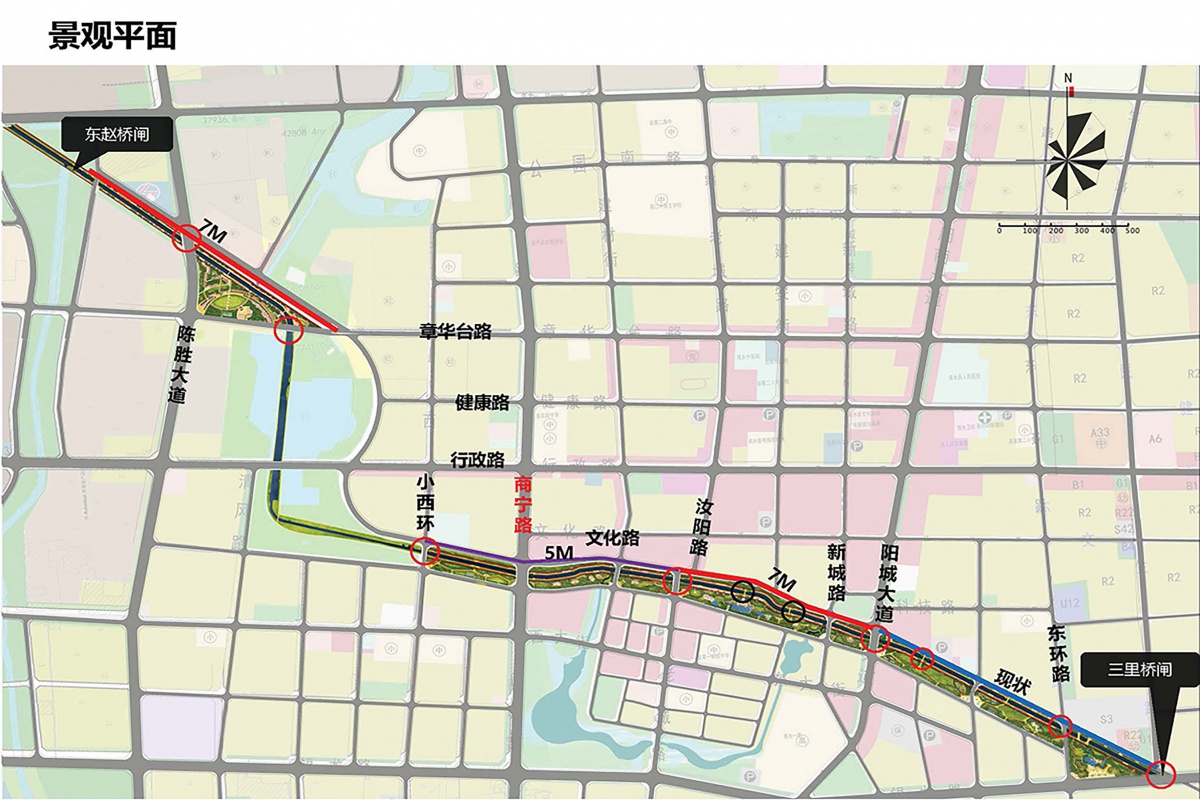

总平面图
大雁沟段河道效果图

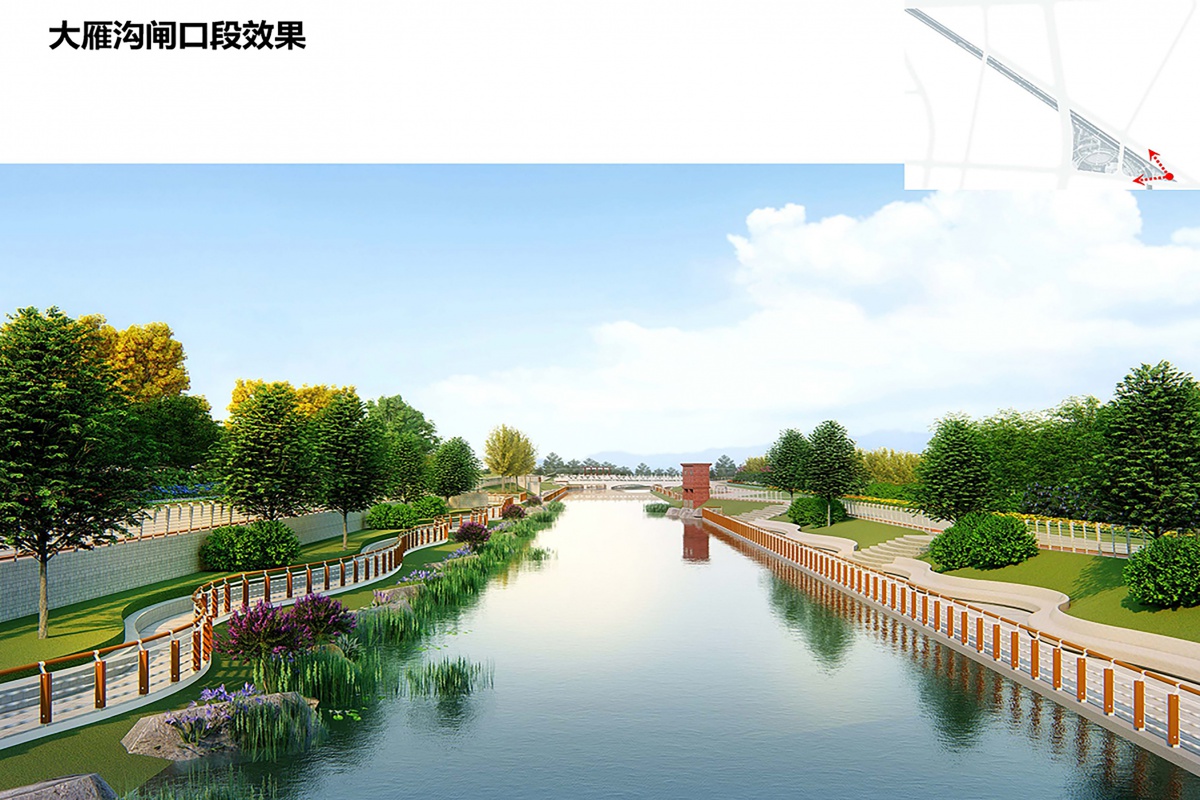

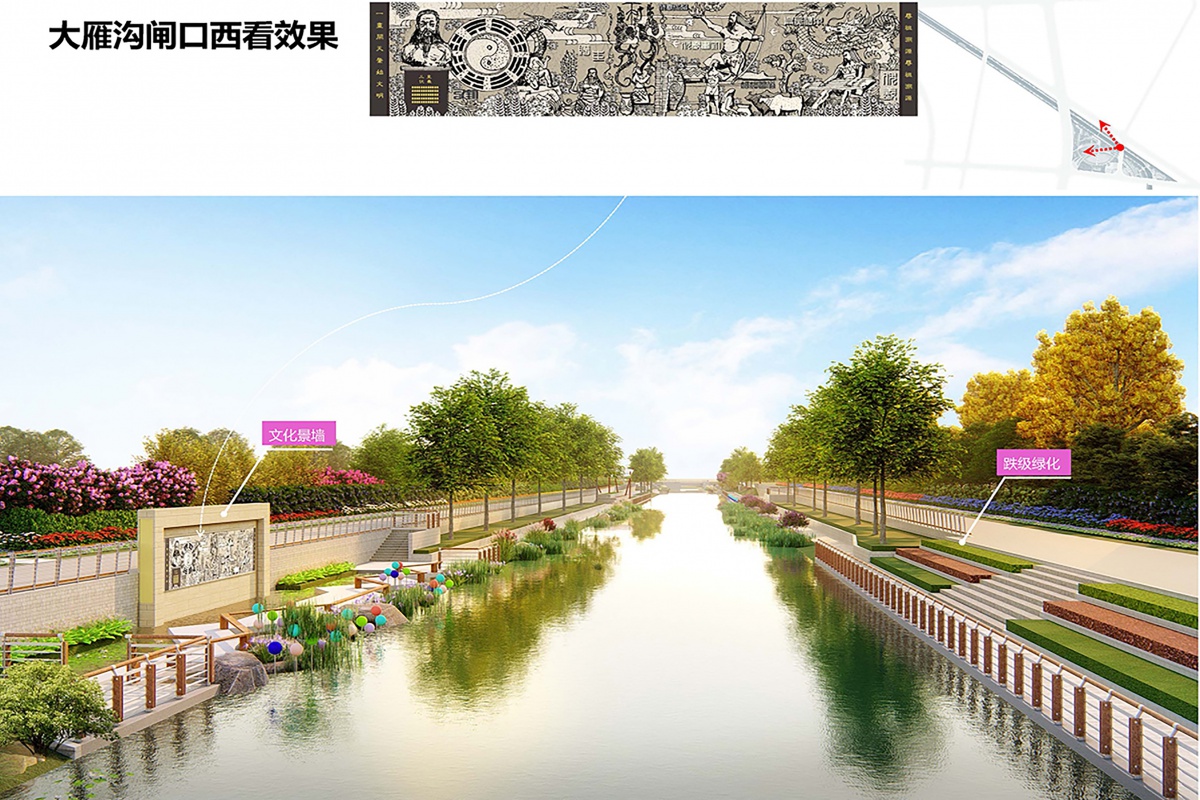

大雁沟闸口西看效果图
东赵桥闸口看河道效果图

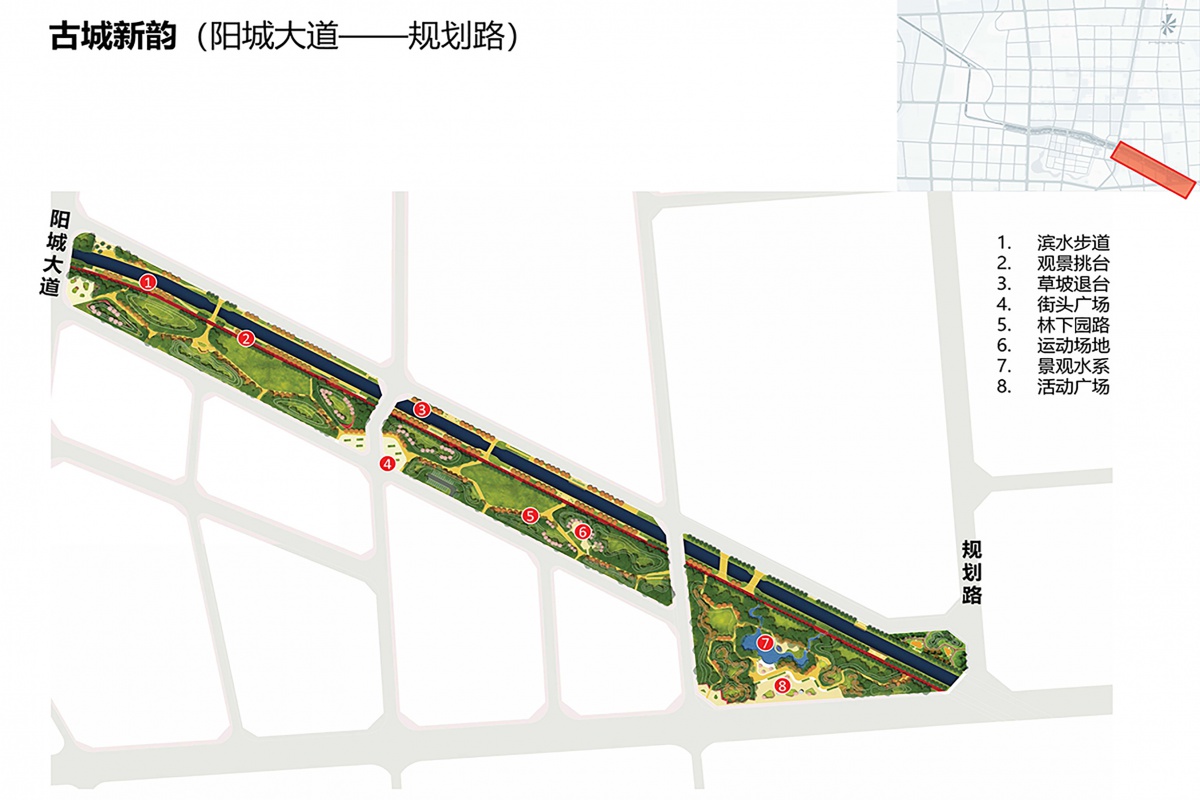

古城新韵段平面图

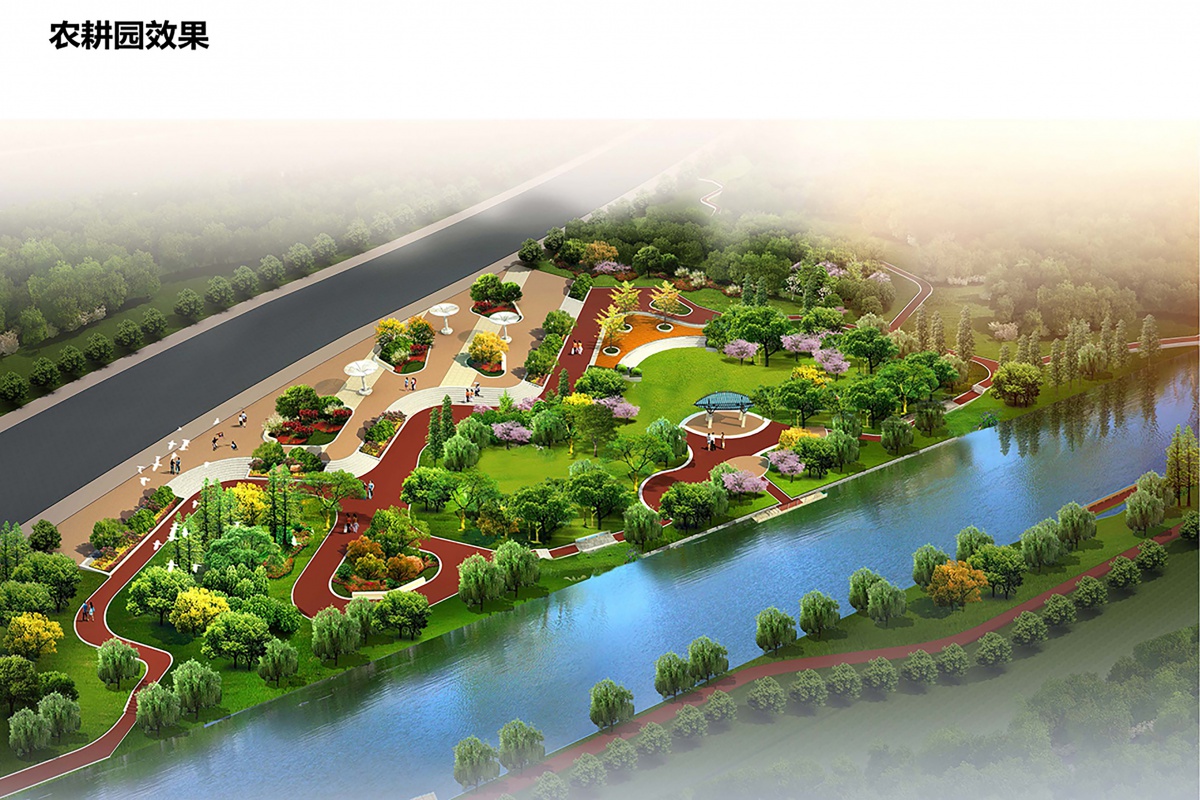

农耕园鸟瞰图

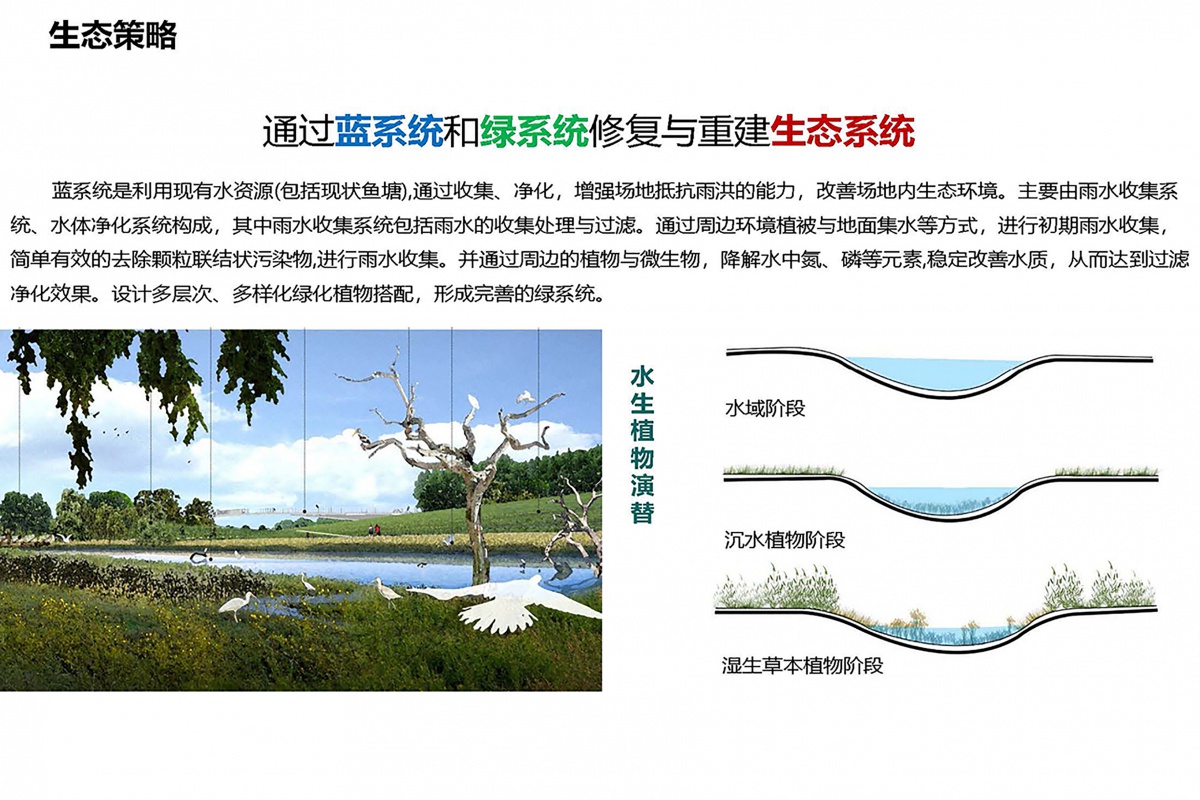

生态策略
水精灵魔幻空间夜景图

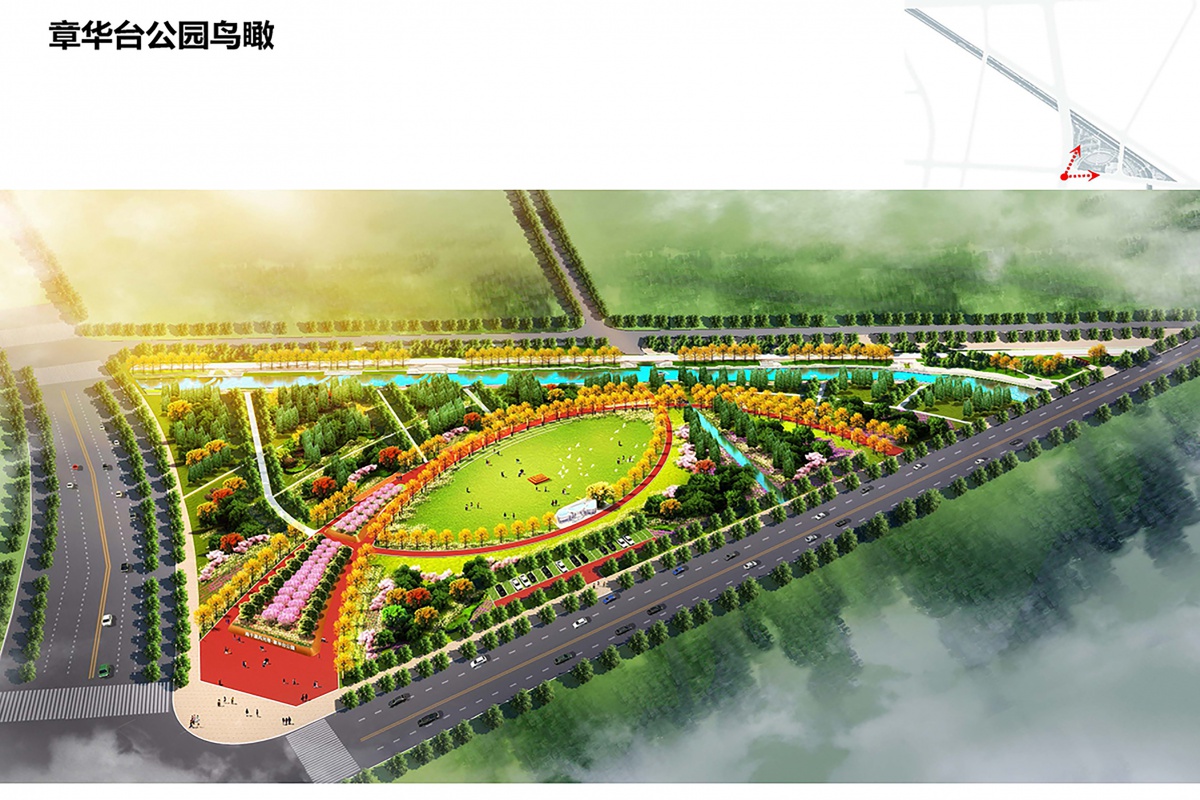

章华台公园鸟瞰图

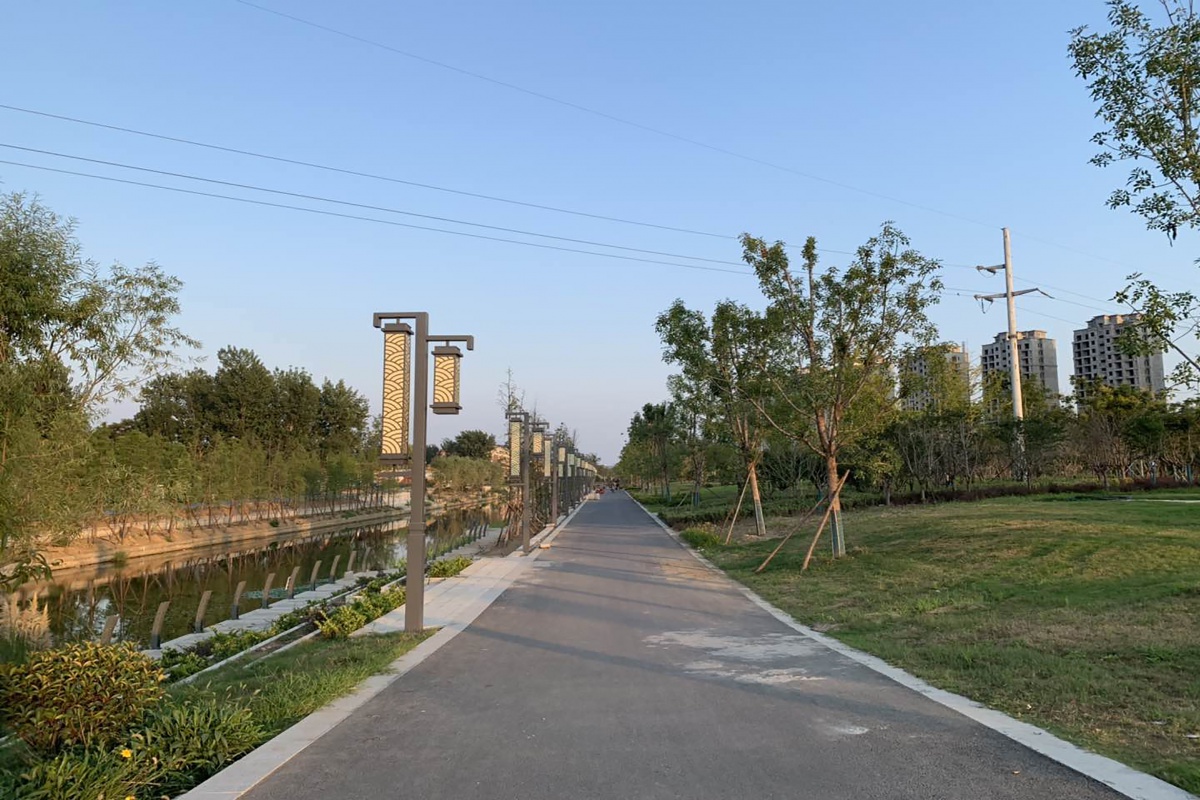

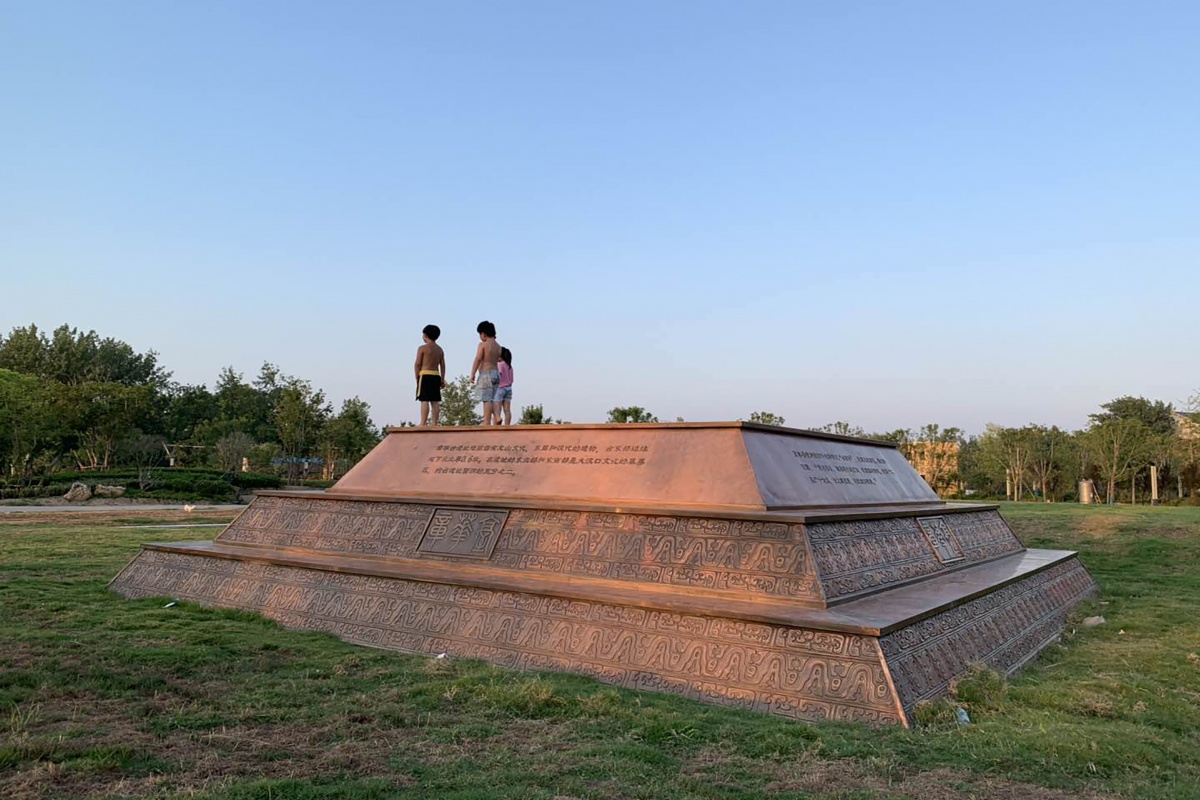

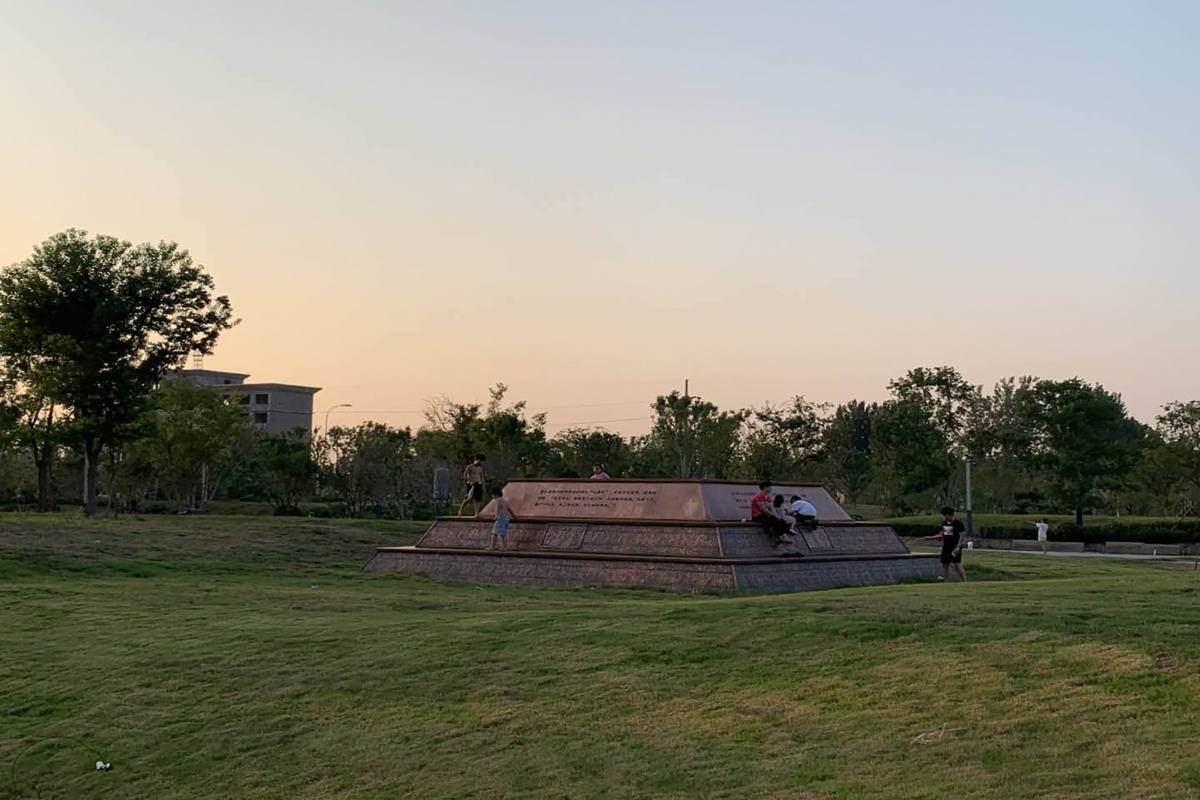

实景图1
实景图2
实景图3
设计感悟
该项目作为县里的民生工程 ，不单是解决污水河的黑臭治理，还要兼顾生态修复和文化展示的功能，由于该条河流贯穿主城区，所以在功能上更应该兼顾周边百姓的使用需求，同时该水系也将纳入整个城市文化旅游的体系之中。在规划层面将商水县域的水系串联起来，打造出集人文、科技、宜居、时尚、生态为一体的商水水环多功能滨水空间。
项目经济技术指标
经济技术指标
项目 单位 数量 百分比（％）
景观总面积 m² 399179 100%
铺装面积 m² 78700 20%
绿化面积 m² 202849 51%
水体面积 m² 117630 29%
项目 单位 数量 百分比（％）
景观总面积 m² 399179 100%
铺装面积 m² 78700 20%
绿化面积 m² 202849 51%
水体面积 m² 117630 29%
主要技术创新点
特色式植物种植：
十里玫瑰红、四季植物丰，以商水富有特色的玫瑰品种作为主打花卉形成季节性的饱和视线冲击感受。
采用本土树种及耐水湿植物，依据适地适树的原则降低南干渠河道的投入成本和后期的维护成本
河道清淤：
通过清淤工程清除污染,增加渠道过流能力,本次清淤主要针对垃圾清运、淤泥污染层和过渡层作为本次疏挖的对象。
驳岸整治：
在满足水利城市排涝，防洪护坡功能的前提下，根据周边不同用地性质建设不同形式的驳岸，主要表现手法有草坡入水式、垂直挡墙式、亲水台阶式及码头栈桥式等。
十里玫瑰红、四季植物丰，以商水富有特色的玫瑰品种作为主打花卉形成季节性的饱和视线冲击感受。
采用本土树种及耐水湿植物，依据适地适树的原则降低南干渠河道的投入成本和后期的维护成本
河道清淤：
通过清淤工程清除污染,增加渠道过流能力,本次清淤主要针对垃圾清运、淤泥污染层和过渡层作为本次疏挖的对象。
驳岸整治：
在满足水利城市排涝，防洪护坡功能的前提下，根据周边不同用地性质建设不同形式的驳岸，主要表现手法有草坡入水式、垂直挡墙式、亲水台阶式及码头栈桥式等。
新材料应用
海绵城市的应用——透水铺装
互动式灯光
生态系统的构建：构建蓝系统和绿系统，修复生态。通过周边环境植被与地面集水等方式,进行初期雨水收集,简单有效的去除颗粒联结状污染物。并通过周边的植物与微生物,降解水中氮、磷等元素,稳定改善水质,从而达到过滤净化效果。同时设计多层次、多样化绿化植物搭配,形成完善的绿系统。
互动式灯光
生态系统的构建：构建蓝系统和绿系统，修复生态。通过周边环境植被与地面集水等方式,进行初期雨水收集,简单有效的去除颗粒联结状污染物。并通过周边的植物与微生物,降解水中氮、磷等元素,稳定改善水质,从而达到过滤净化效果。同时设计多层次、多样化绿化植物搭配,形成完善的绿系统。
