图注：15鸟瞰图
说明：整个设计方案包括对历史上张家湾镇的复原和对周边城市环境的再规划。

图注：01场地现状
说明：在确定选题后，前往通运桥遗址所在的北京市通州区张家湾镇进行田野调查和实地走访。在通过实地调研后发现原有场地处在萧太后河、凉水河和一条无名河的三河交汇处流，而存破旧不堪的通运桥遗址横跨在萧太后河上；走过通运桥遗址便是2007年政府修缮的长120米的张家湾城墙遗址。在场地调研中，我发现通运桥遗址和张家湾城墙遗址破损严重，两岸坡岸植被杂乱、未进行整理规划，复原的部分历史遗迹不完善，遗址周边多为荒地。

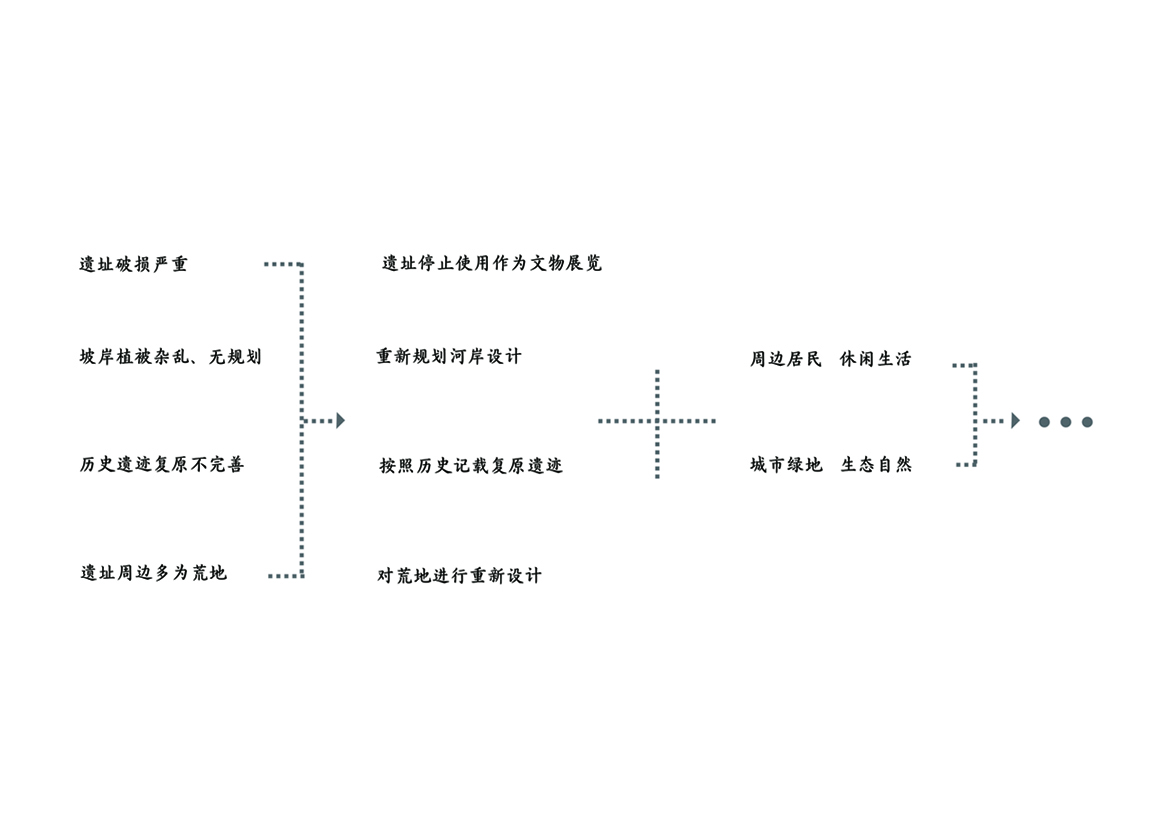

图注：02设计理念
说明：在现场调研后，我们提出四个方面的问题，并根据问题提出解决方法，在考虑到周边居民和城市绿地的需要，我们得出了本次的方案设计。

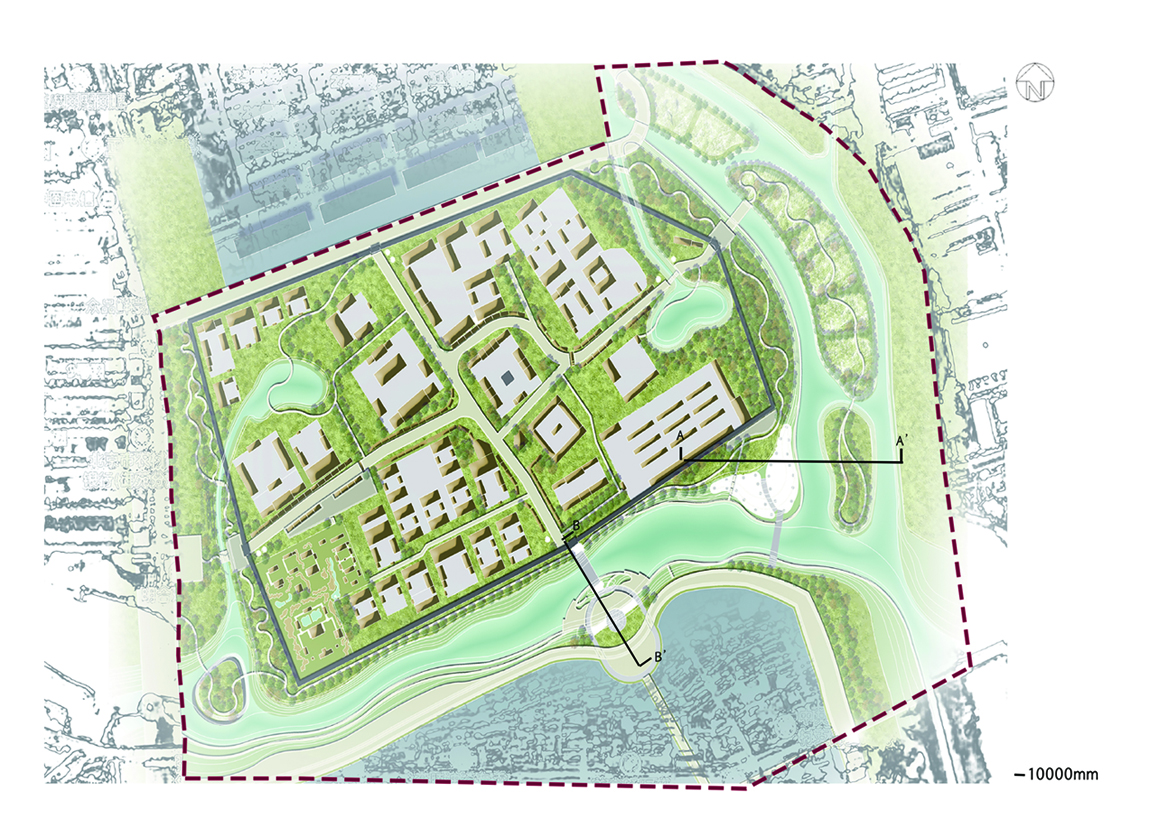

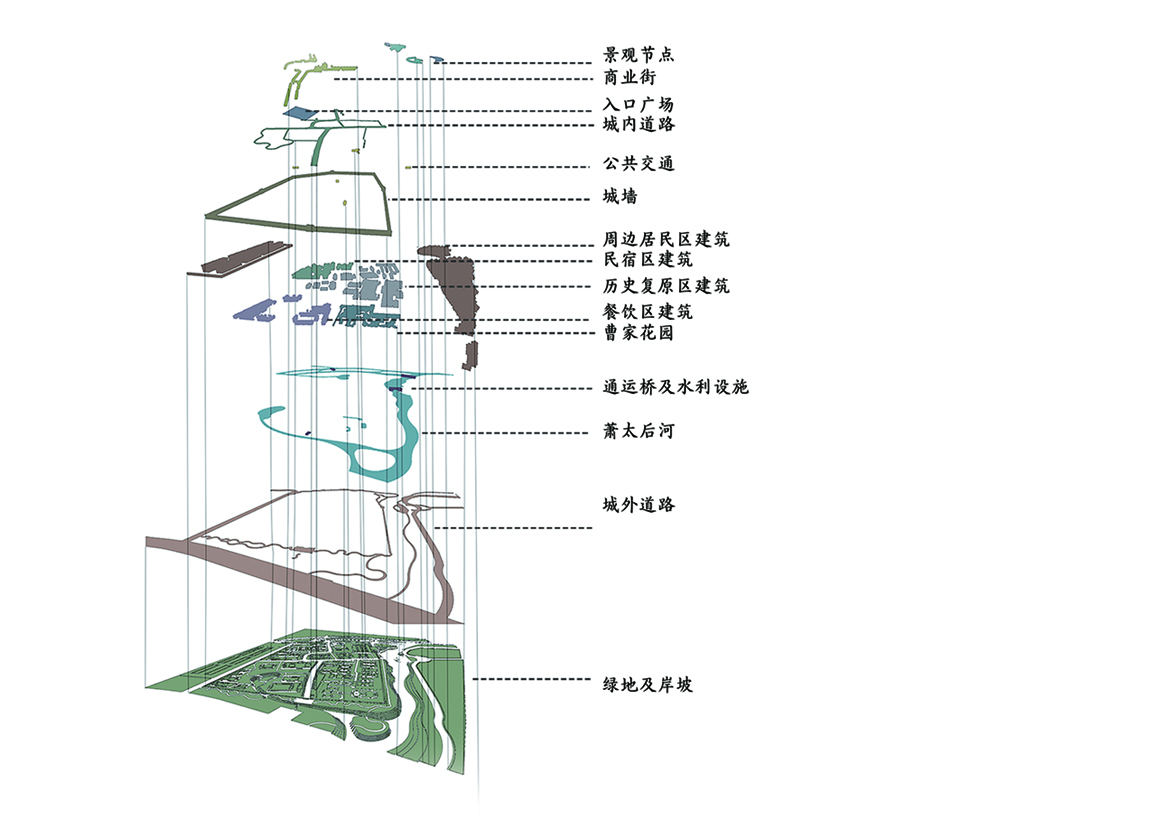

图注：03方案设计
说明：我们主要复原了历史记载中的张家湾城，并在城内设计了配套设施，如商业街、民宿区和餐饮区，满足游人基础的消费、购物、住宿和饮食的需要。既延续了当时场地的历史脉络，又赋予其新的功能意义，形成一个展示历史文化的活动场所。并对于周边的城市环境进行再规划。

图注：04
说明：

图注：05
说明：

图注：06
说明：

图注：07曹家花园
说明：部分历史遗迹保留原有建筑样式形制，但改变其使用功能，如曹家花园。根据历史描绘，重新复原曹家花园，但将其私人拥有更改为公共使用，让游人和附近居民都可以使用。

图注：08曹家花园
说明：部分历史遗迹保留原有建筑样式形制，但改变其使用功能，如曹家花园。根据历史描绘，重新复原曹家花园，但将其私人拥有更改为公共使用，让游人和附近居民都可以使用。

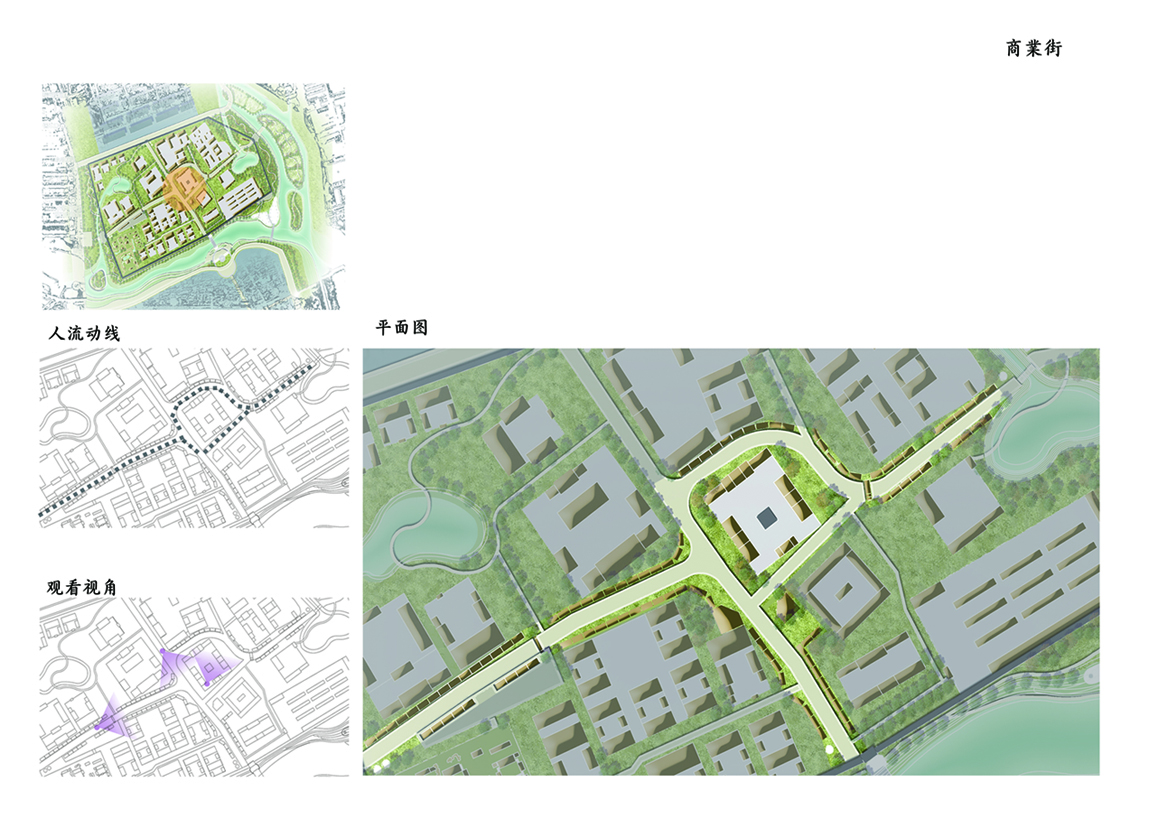

图注：09商业街
说明：在城内设计了配套设施，如商业街，满足游人基础的消费、购物的需要。既延续了当时场地的历史脉络，又赋予其新的功能意义，形成一个既展示历史文化又让游人有参与感的活动场所。

图注：10商业街
说明：在城内设计了配套设施，如商业街，满足游人基础的消费、购物的需要。既延续了当时场地的历史脉络，又赋予其新的功能意义，形成一个既展示历史文化又让游人有参与感的活动场所。

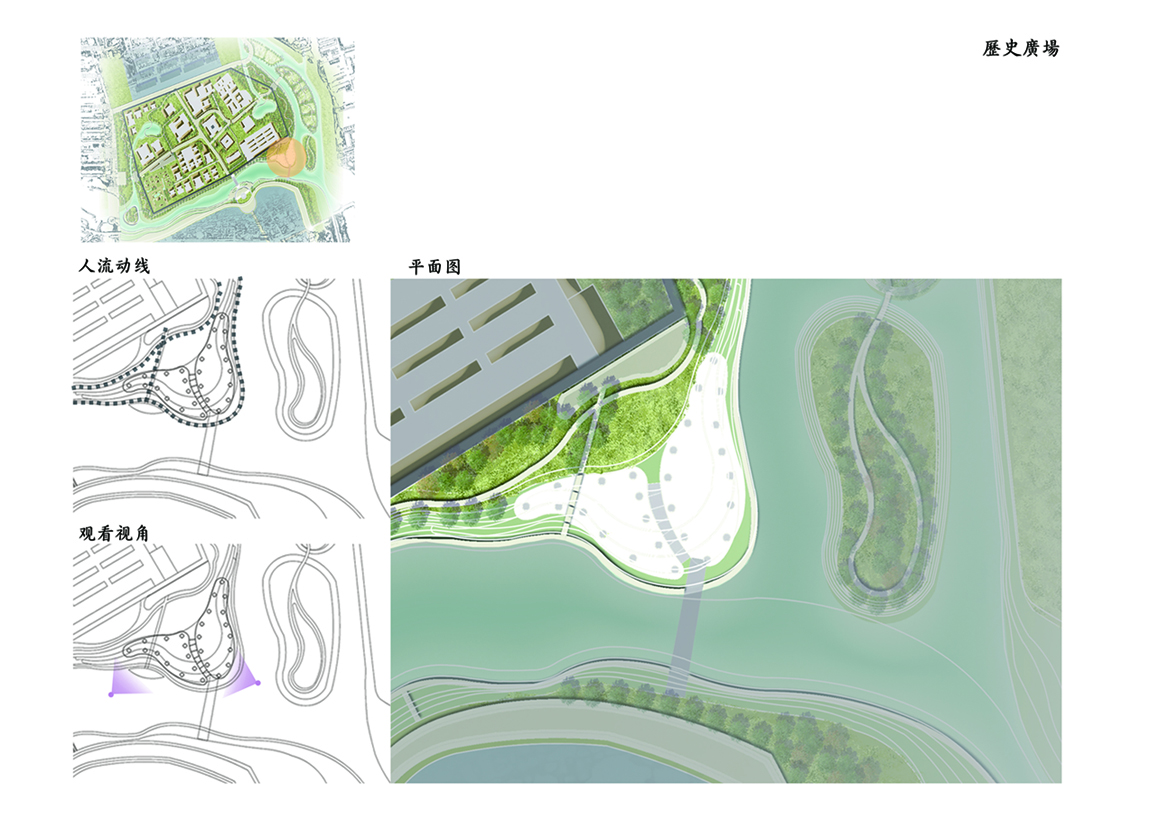

图注：11历史广场
说明：在古城外东南角设计了一个迎合河岸线、外形类似蝴蝶的向外延伸的历史广场，并配有停泊的古时漕运使用的船只。主要功能为为游人展现通运桥遗址和张家湾遗址的历史背景，模拟古时码头的场景，让游人感受漕运兴盛时，河岸两边帆樯林立的景象。历史广场主要采用白色的混凝土材质，栏杆采用透明玻璃材质，不远处的船只整体采用浅褐色的玻璃材质。

图注：12历史广场
说明：在古城外东南角设计了一个迎合河岸线、外形类似蝴蝶的向外延伸的历史广场，并配有停泊的古时漕运使用的船只。主要功能为为游人展现通运桥遗址和张家湾遗址的历史背景，模拟古时码头的场景，让游人感受漕运兴盛时，河岸两边帆樯林立的景象。历史广场主要采用白色的混凝土材质，栏杆采用透明玻璃材质，不远处的船只整体采用浅褐色的玻璃材质。

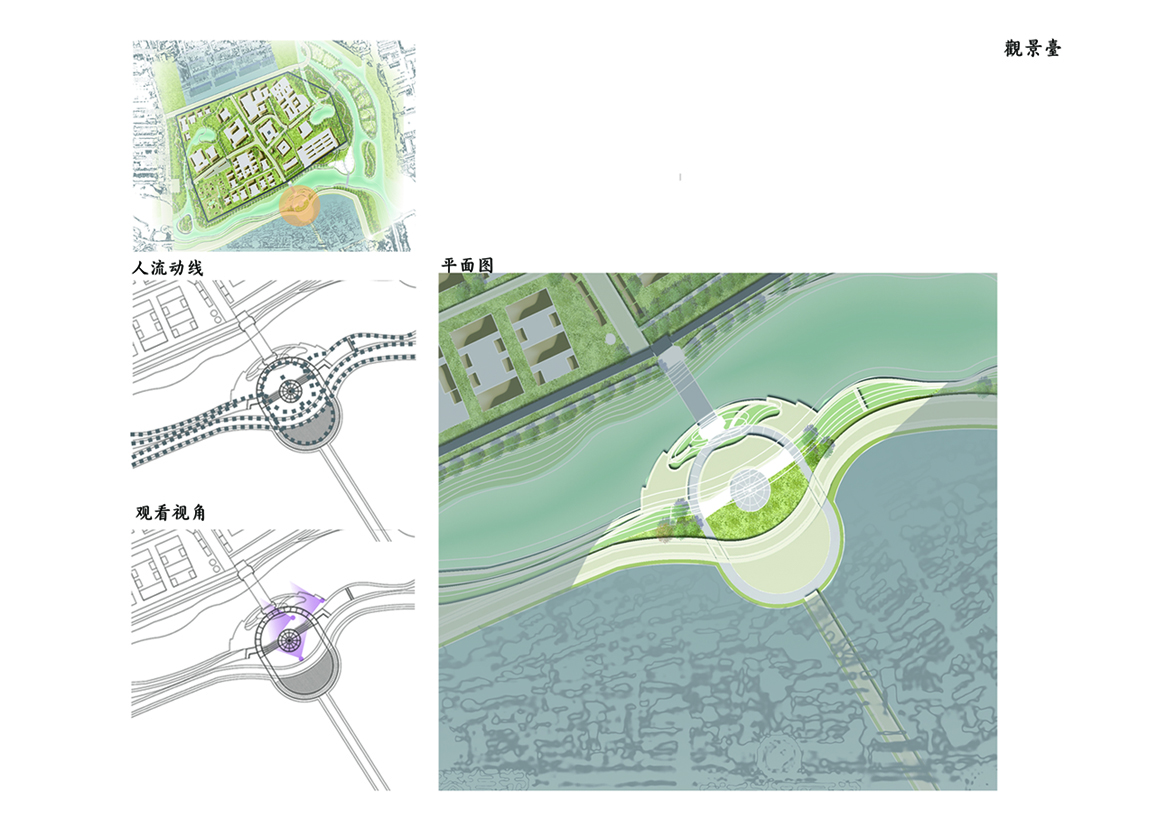

图注：13观景台
说明：在通运桥遗址南端设计了一个突出的组合观景台。观景台主要分为三层，最下面是距离水面一米高的的亲水平台，便于游人从两边拍摄通运桥侧面的金刚墙、撞券石和雁翅，以及俯卧在桥两端的镇水兽；第二层是半圆形的廊道，从路面上连接到通运桥的最南端，在保护通运桥遗址不受到破坏的前提下，最大程度的向游人展示通运桥遗址；第三层是半圆形的观景台，可以最完整的看到通运桥遗址和张家湾南门遗址组合在一起的景象。

图注：14观景台
说明：在通运桥遗址南端设计了一个突出的组合观景台。观景台主要分为三层，最下面是距离水面一米高的的亲水平台，便于游人从两边拍摄通运桥侧面的金刚墙、撞券石和雁翅，以及俯卧在桥两端的镇水兽；第二层是半圆形的廊道，从路面上连接到通运桥的最南端，在保护通运桥遗址不受到破坏的前提下，最大程度的向游人展示通运桥遗址；第三层是半圆形的观景台，可以最完整的看到通运桥遗址和张家湾南门遗址组合在一起的景象。
