图注：1
说明：场地历史与设计元素提取

图注：2
说明：分析与策略

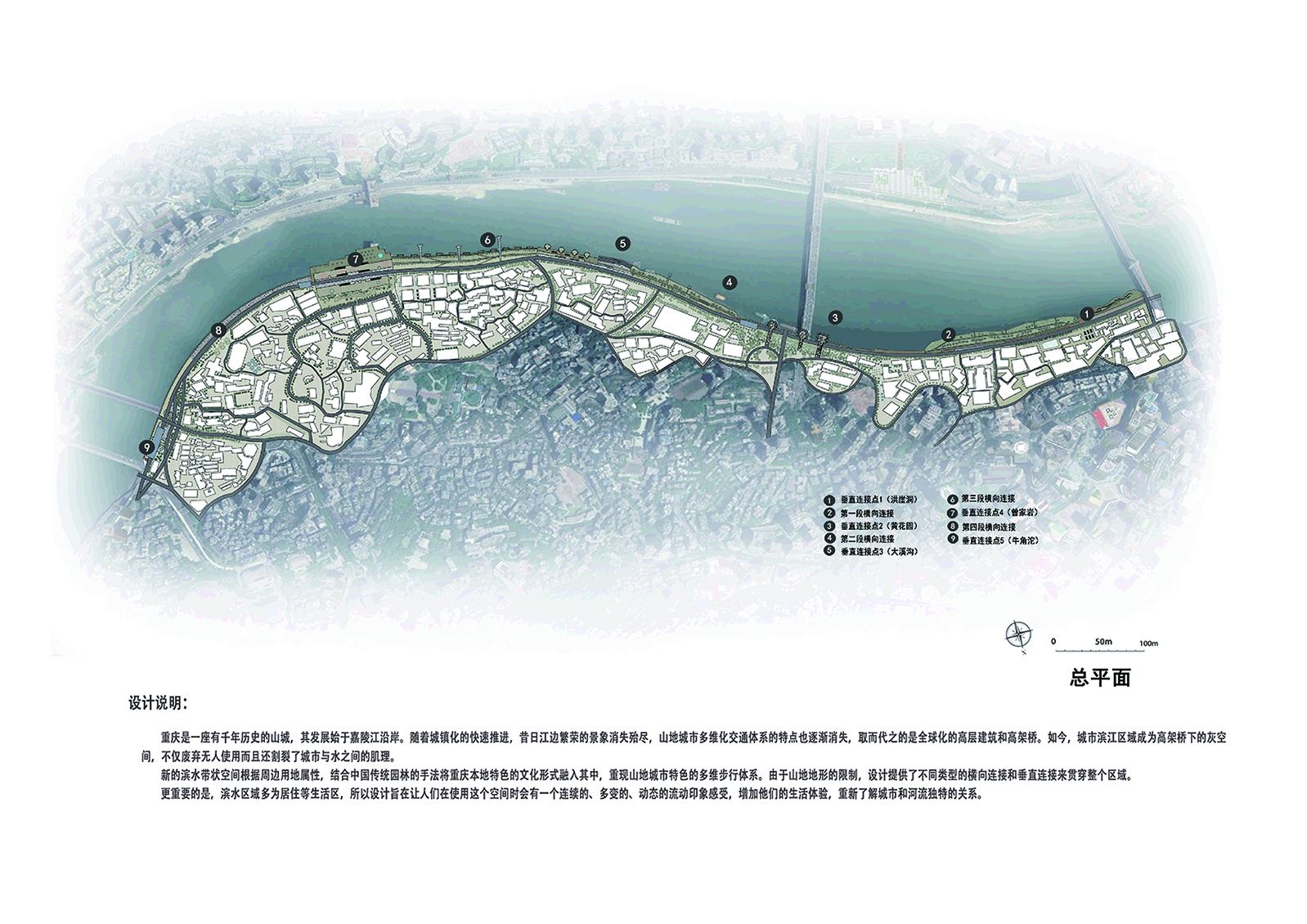

图注：3
说明：总平面
  重庆是一座有千年历史的山城，其发展始于嘉陵江沿岸。随着城镇化的快速推进，昔日江边繁荣的景象消失殆尽，山地城市多维化交通体系的特点也逐渐消失，取而代之的是全球化的高层建筑和高架桥。如今，城市滨江区域成为高架桥下的灰空间，不仅废弃无人使用而且还割裂了城市与水之间的肌理。
新的滨水带状空间根据周边用地属性，结合中国传统园林的手法将重庆本地特色的文化形式融入其中，重现山地城市特色的多维步行体系。由于山地地形的限制，设计提供了不同类型的横向连接和垂直连接来贯穿整个区域。
更重要的是，滨水区域多为居住等生活区，所以设计旨在让人们在使用这个空间时会有一个连续的、多变的、动态的流动印象感受，增加他们的生活体验，重新了解城市和河流独特的关系。

图注：4

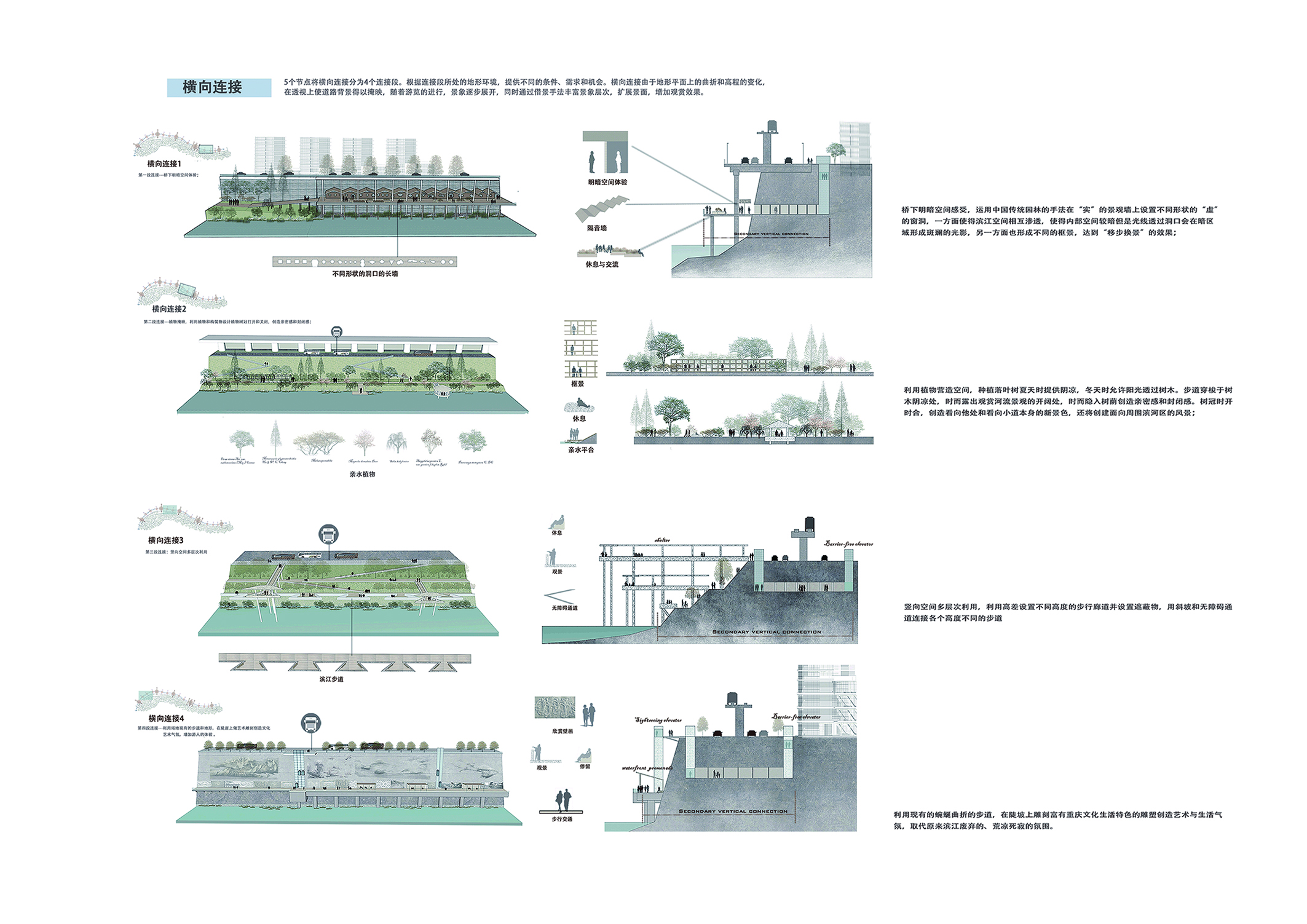

说明：横向连接--5个节点将横向连接分为4个连接段。根据连接段所处的地形环境，提供不同的条件、需求和机会。
第一段连接---桥下明暗空间感受，运用中国传统园林的手法在“实”的景观墙上设置不同形状的“虚”的窗洞，一方面使得滨江空间相互渗透，使得内部空间较暗但是光线透过洞口会在暗区域形成斑斓的光影，另一方面也形成不同的框景，达到“移步换景”的效果；
第二段连接---植物掩映，利用植物和构筑物设计植物树冠打开和关闭，创造亲密感和封闭感。树冠时开时合，创造看向他处和看向小道本身的新景色，还将创建面向周围滨河区的风景；
第三段连接---竖向空间多层次利用，利用高差设置不同高度的步行廊道并设置遮蔽物，用斜坡和无障碍通道连接各个高度不同的步道；
第四段连接---利用现有的蜿蜒曲折的步道，在陡坡上雕刻富有重庆文化生活特色的雕塑创造艺术与生活气氛，取代原来滨江废弃的、荒凉死寂的氛围。
横向主路径由于地形平面上的曲折和高程的变化，在透视上使道路背景得以掩映，随着游览的进行，景象逐步展开，同时通过借景手法丰富景象层次，扩展景面，增加观赏效果。

图注：5
说明：主要垂直连接点1--洪崖洞
现状
 1.周围是商业密集开发区，高架桥割断了城市空间与滨水空间的联系；
 2. 桥下只做单一的汽车服务；
 3. 原本桥下滨江空间有餐厅；
 4.滨江缺乏通道和无障碍设施使得空间可达性很低。

图注：6
说明：改造方案
  1.延伸桥下空间配置景观设施，提供交往，娱乐活动等功能的契机；
  2.提供无障碍电梯，加强空间可达性；
  3.提供滨江步道和亲水平台，结合原来的服务性设施（餐厅等）激活滨江灰空间，配置小梾木、水麻等适合在水中生长的植物以适应水位的变化

图注：7

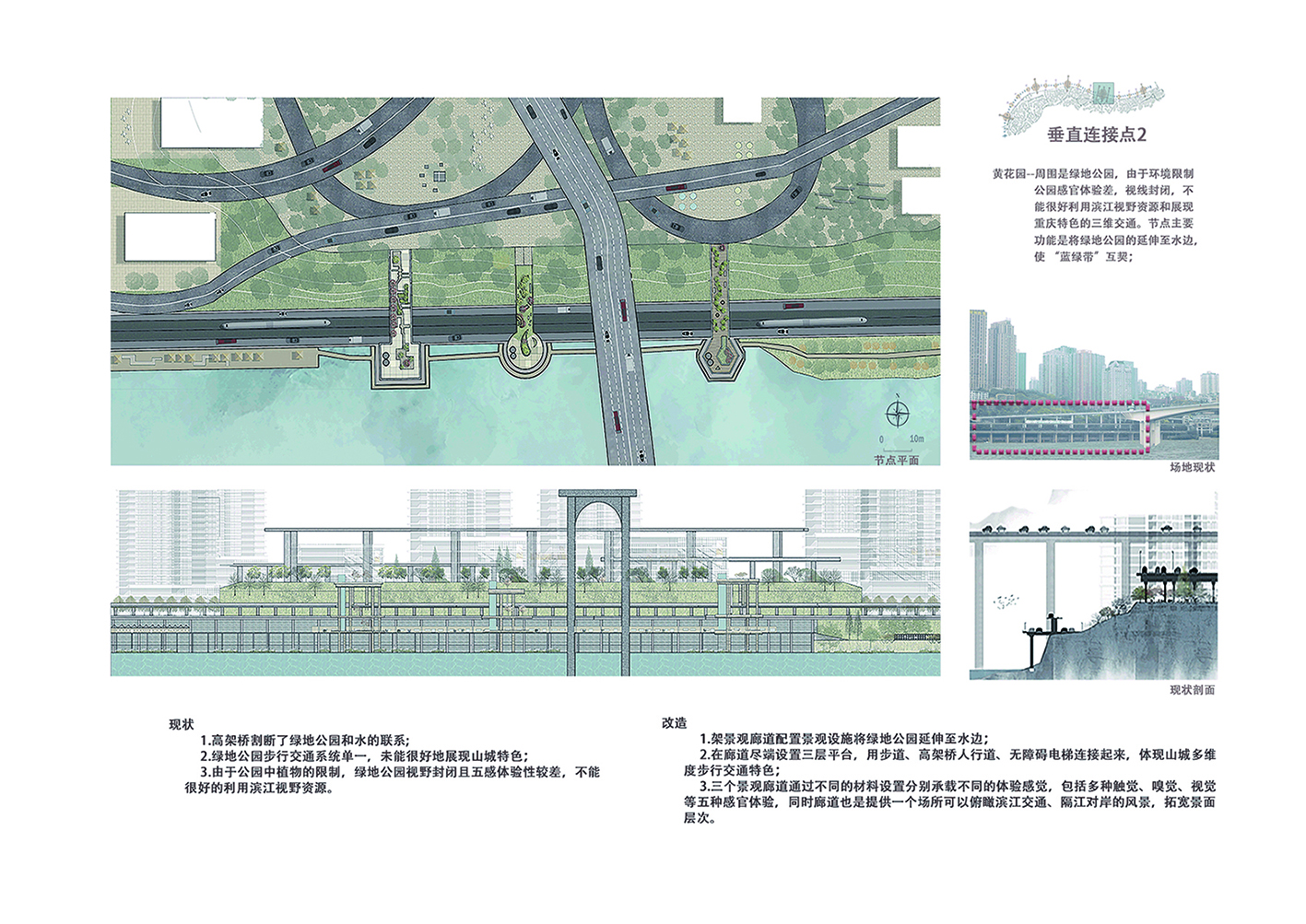

说明：主要垂直连接点2--黄花园
现状
  1. 高架桥割断了绿地公园和水的联系
  2.绿地公园步行交通系统单一，未能很好地展现山城特色；
由于公园中植物的限制，绿地公园视野封闭且五感体验性较差，不能很好的利用滨江视野资源。

图注：8
说明：改造
 1.架景观廊道配置景观设施将绿地公园延伸至水边；
 2.在廊道尽端设置三层平台，用步道、高架桥人行道、无障碍电梯连接起来，体现山城多维度步行交通特色；
 3. 三个景观廊道通过不同的材料设置分别承载不同的体验感觉，包括多种触觉、嗅觉、视觉等五种感官体验，同时廊道也是提供一个场所可以俯瞰滨江交通、隔江对岸的风景，拓宽景面层次。

图注：9

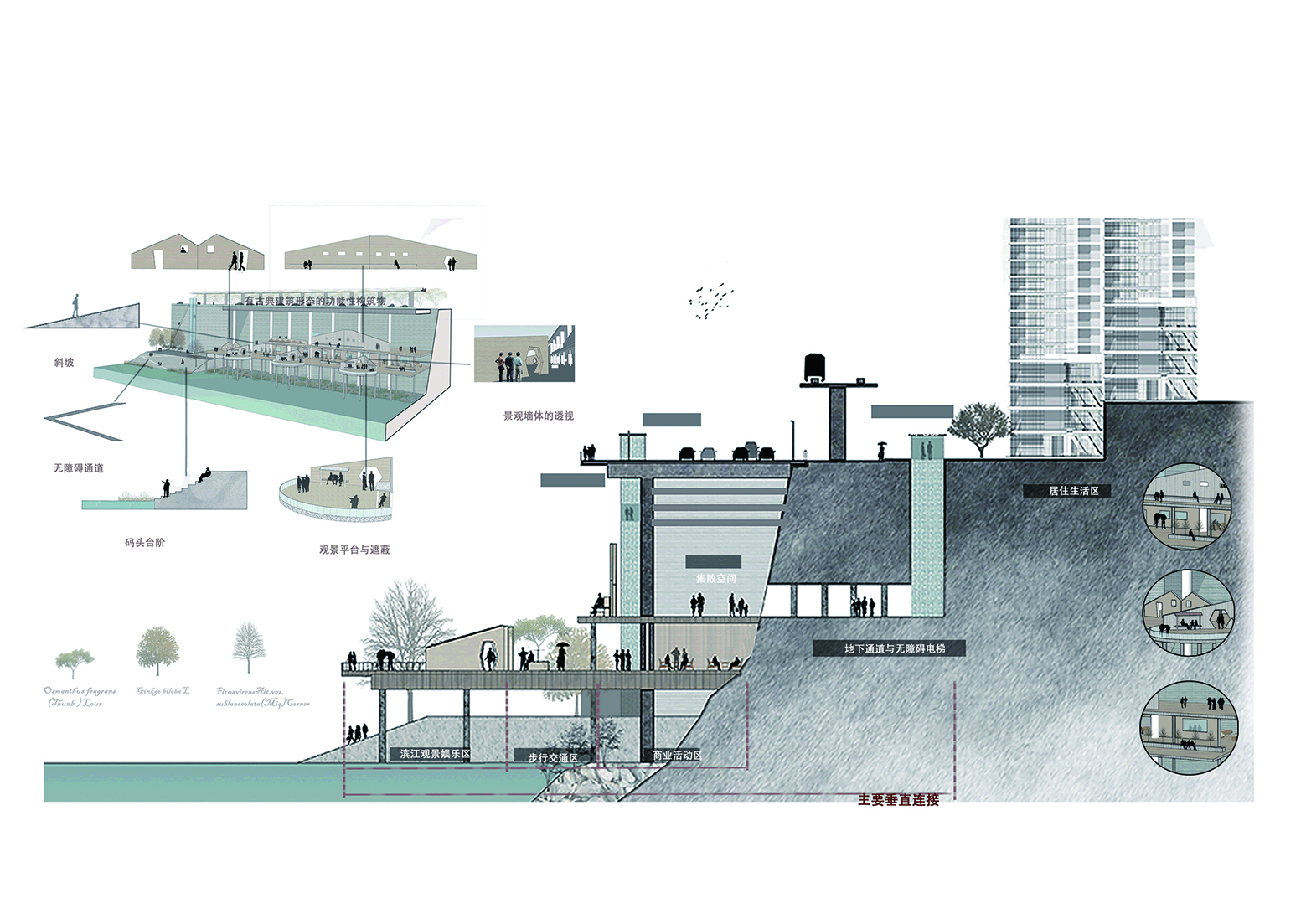

说明：主要垂直连接点3--大溪沟
现状
  1.高架桥使得原来的古镇和码头被废弃；
  2.  整个渝中区域缺乏历史文化设施用地，由于城市内部建筑资源空间已经接近 饱和，所以考虑结合历史码头遗址，把历史文化设施用地转移到滨江区域；
  3.缺乏连接通道使得滨江空间可达性差；

图注：10
说明：改造
 1. 抽象提取重庆古建筑形象设计有功能性的休闲设施，同时也展现古镇意向；
 2.利用成角度的景观墙和多边形洞口设置观景平台，透过洞门可以呈现一种层层递进的透视效果 ；
 3.适当引入商业激活空间，再现码头曾经繁荣的意向；
 4.设计地下通道和无障碍电梯等，将社区和滨水空间联系起来。

图注：11

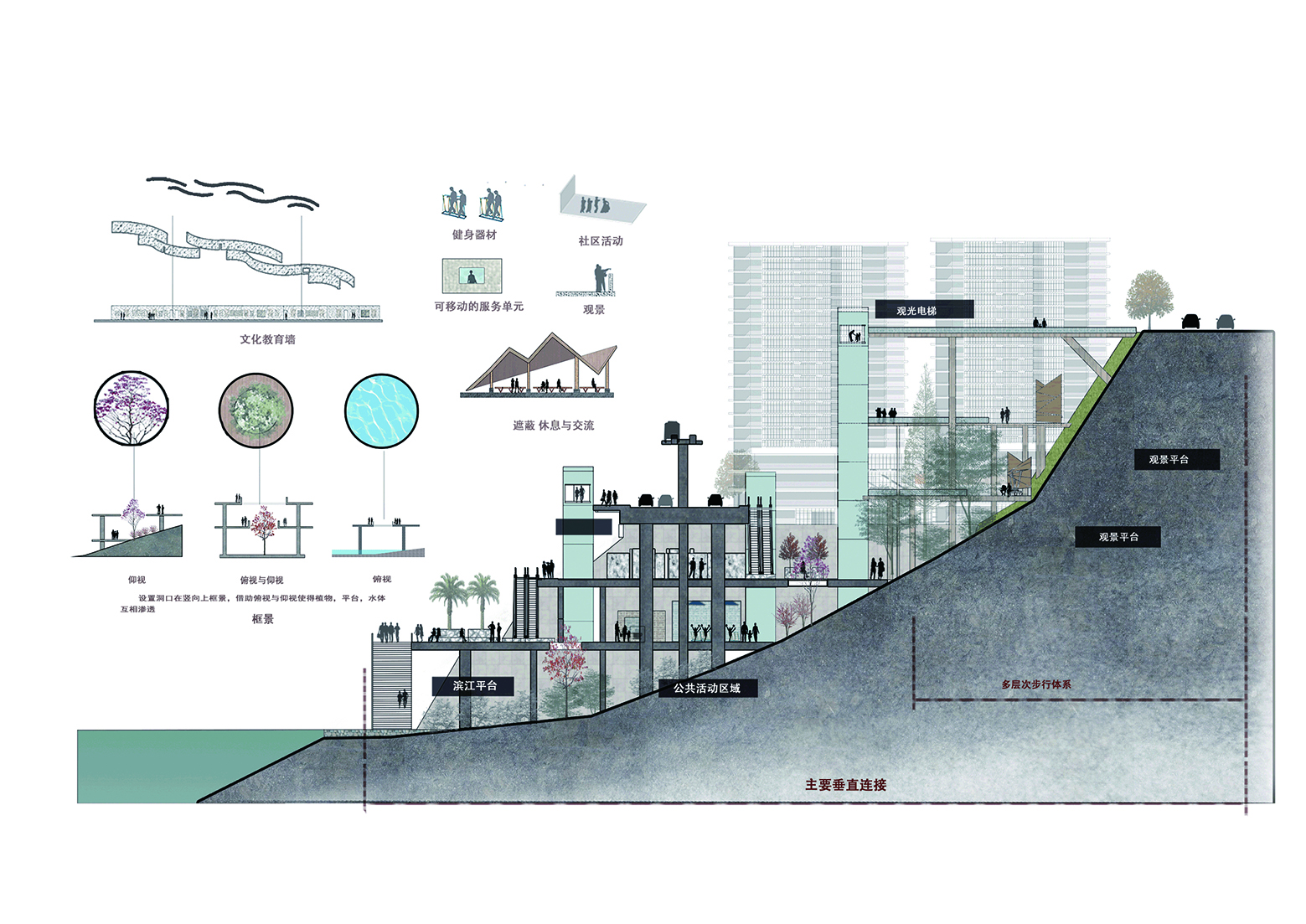

说明：主要垂直连接点4--曾家岩
现状
  1.废弃的荒坡绿地，周围有学校；
  2.附近有河流文化遗址 ，但是被密集的建筑群淹没，无法再成为这个地方的标志和发挥其应有的影响作用；
  3. 滨江空间可达性差

图注：12
说明：改造
  1.利用地形高差设置不同高度的观景平台搭配遮蔽物，观赏重庆的滨江交通和山城天际线；
  2.设置双层平台和无障碍电梯连接学校、社区和滨水空间。第一层平台设置文化墙展现河流历史文化，并起到一定的公共教育作用；第二层平台设置可移动的服务单元和运动空间，并提供照明设备以满足周围社区的活动，同时可移动的设施使得空间具有更加灵活的功能，随着社区的需求而变化。

图注：13
说明：主要垂直连接点5--牛角沱
现状
 1. 废弃公园，有一定的公共设施，
 2. 内部环境较暗，外部环境较明亮；
 3. 位于多个高架桥之下，桥下有几处茶馆

图注：14
说明： 改造
 1.利用桥下较暗的空间和台阶设置一个半露天剧场；
 2.沿江明亮空间利用不同类型的桥墩设置不同的座椅，利用碎石和场地原有的自然材料创造共融式娱乐空间；
 3.提取水岸形态元素，设计成步道作为地铁出站口与桥下公园的连接，在步道处设置镂空空间并允许植物穿过。一方面使得竖向空间相互渗透，另一方面提供远眺江对岸的条件。

图注：15
说明：整体效果
