进香河集贸市场配套综合体设计
Jinxianghe Bazaar Market Supporting Complex Design
主创设计：高欣 吕佳珊 甄柯艾
设计成员：高欣 吕佳珊 甄柯艾
指导老师：无
作品编号：ILIA-S-WORL11809
参赛组别：学生组
作品类别：方案设计 - 建筑设计
6热度：1494
项目详情
设计说明
设计感悟
评论
项目详情
申报类别：作品奖
项目名称：进香河集贸市场配套综合体设计
院校名称：东南大学-建筑学院
指导老师：无
主创姓名：高欣 吕佳珊 甄柯艾
成员姓名：高欣 吕佳珊 甄柯艾
设计时间：2023-04-05
项目地点：南京市玄武区进香河路14号
项目规模：7800m²
项目类别：方案设计-建筑设计

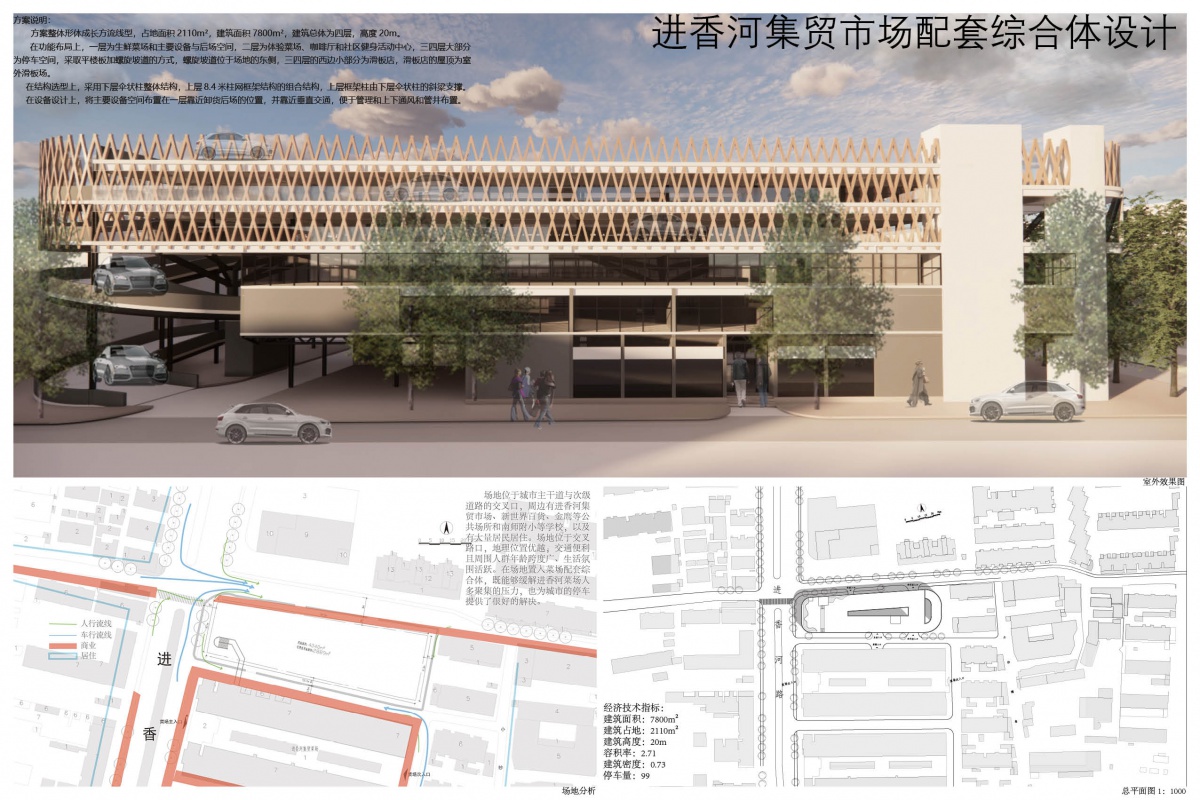

场地介绍与方案效果
设计说明
方案整体形体成长方流线型，占地面积2110m²，建筑面积7800m²，建筑总体为四层，高度20m。
在功能布局上，一层为生鲜菜场和主要设备与后场空间，二层为体验菜场、咖啡厅和社区健身活动中心，三四层大部分为停车空间，采取平楼板加螺旋坡道的方式，螺旋坡道位于场地的东侧，三四层的西边小部分为滑板店，滑板店的屋顶为室外滑板场。
在结构选型上，采用下层伞状柱整体结构，上层8.4米柱网框架结构的组合结构，上层框架柱由下层伞状柱的斜梁支撑。
在设备设计上，将主要设备空间布置在一层靠近卸货后场的位置，并靠近垂直交通，便于管理和上下通风和管井布置。
在功能布局上，一层为生鲜菜场和主要设备与后场空间，二层为体验菜场、咖啡厅和社区健身活动中心，三四层大部分为停车空间，采取平楼板加螺旋坡道的方式，螺旋坡道位于场地的东侧，三四层的西边小部分为滑板店，滑板店的屋顶为室外滑板场。
在结构选型上，采用下层伞状柱整体结构，上层8.4米柱网框架结构的组合结构，上层框架柱由下层伞状柱的斜梁支撑。
在设备设计上，将主要设备空间布置在一层靠近卸货后场的位置，并靠近垂直交通，便于管理和上下通风和管井布置。

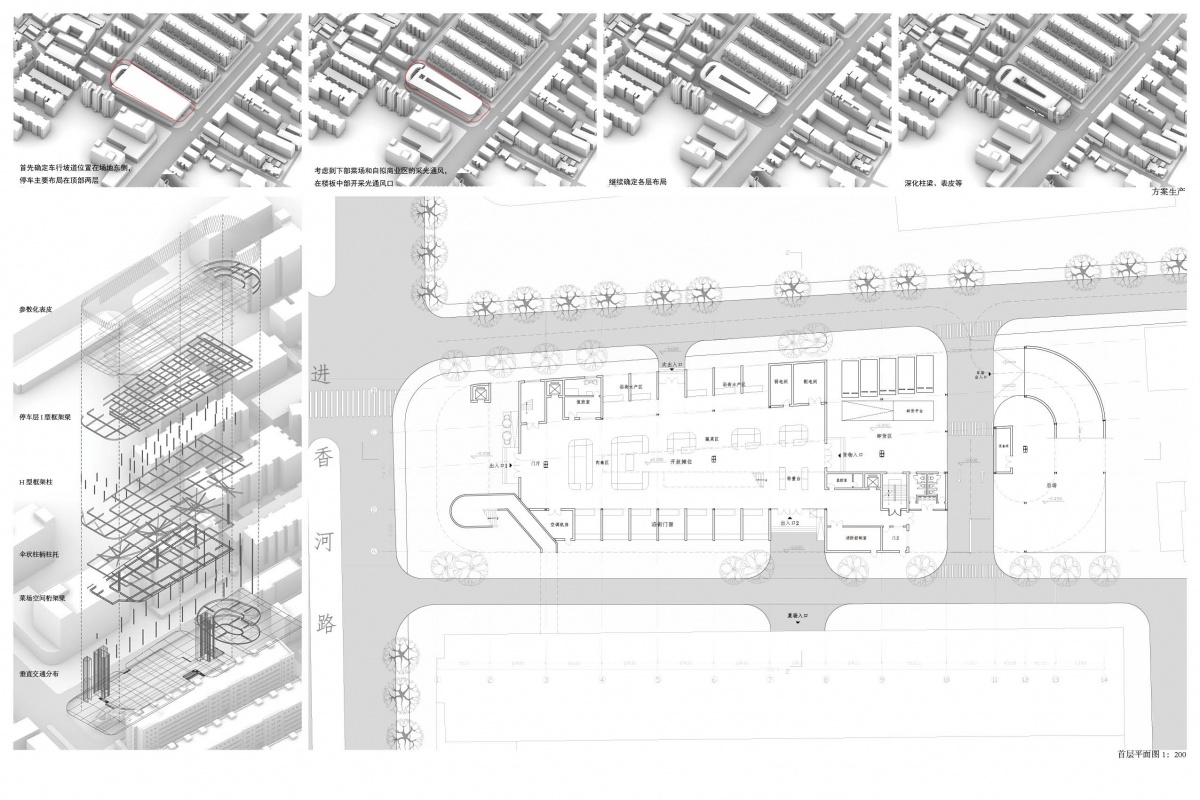

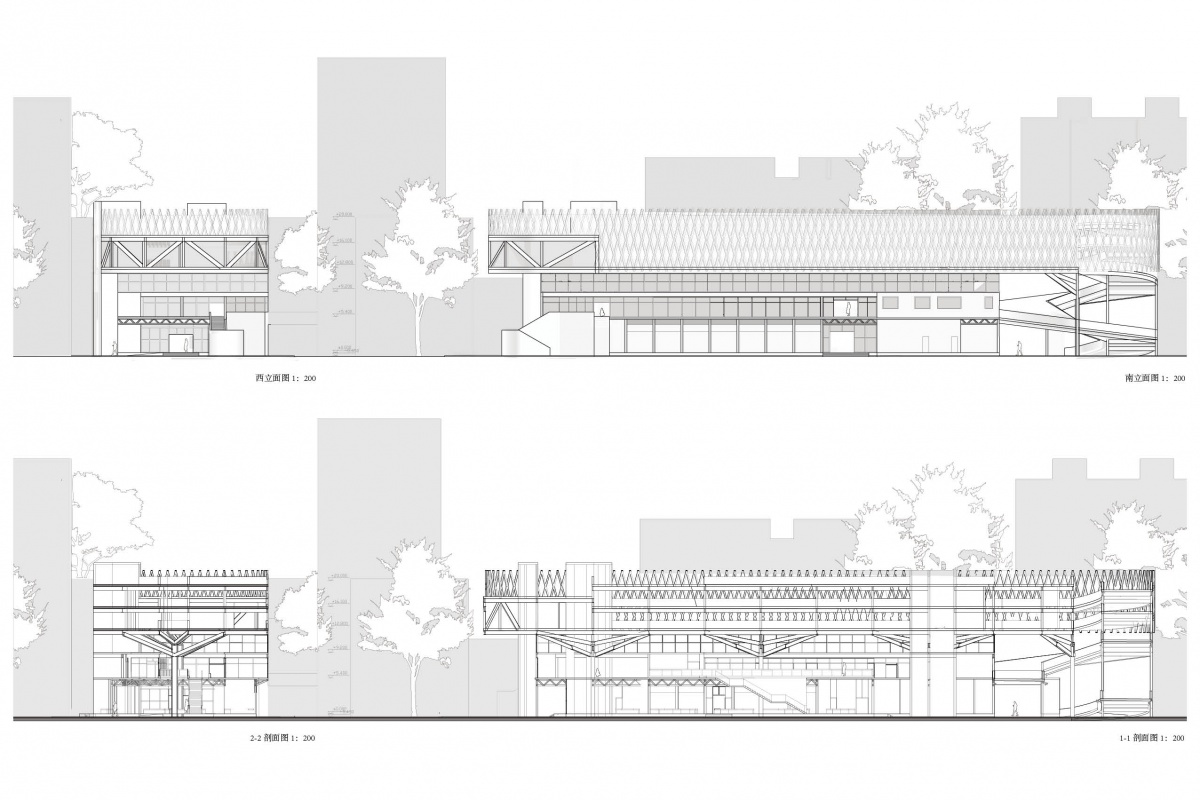

技术图
技术图
技术图
设计感悟
项目采用伞状整体结构与框架结构相结合的结构形式，既满足了底层对大空间的需要又满足了上部停车空间的使用效率。
