项目详情

申报类别:作品奖

项目名称:福田TOD城市绿廊及配套道路工程二期

设计单位:中国市政工程西南设计研究总院有限公司

委托单位:未来科技城发展服务局

主创姓名:齐寄

成员姓名:姜帅 王晶 钟婧  詹鸿湖 谢亚可心

设计时间:2022年10月

项目地点:成都东部新区福田

关键词:成都东部新区 生态绿廊 零碳公园

项目状态:规划类

项目规模:24万平方米

项目类别:方案设计-景观设计-公园与花园

成都未来科技城TOD二期城市绿廊

以自然落笔,与城市的温柔相逢





近年来,随着成都东部新区的快速发展,整个新区的城市面貌和公共配套也逐渐向公众解开面纱。根据《成都未来科技城产业规划及城市设计》要求,片区将加快建设全面体现新发展理念的城市,打造国际创新型大学和创新型企业汇集区,建设城野融合的公园城市。


成都未来科技城TOD二期城市绿廊作为城市公园,是承担着生态共享、科教融汇,为周边片区居民提供休息、游览、锻炼、交往,以及举办各种集体文化活动的重要场所。





项目区位

SMEDRIC


成都未来科技城位于龙泉山以东,紧邻成都天府国际机场。未来科技城总体规划为「一核三谷 两轴三片」,片区分为「生活绿谷 科创绿谷 生态绿谷」。






项目位于科创绿谷的中部,坐落于科技研究院所、高等院校、科技企业办公、跨国企业研发中心之间,为周边居民、中青年研学群体和科创群体提供创新性的互动空间。





轨道交通系统(左)、路网结构(中)、慢行系统(右)


福田TOD二期绿廊临近地铁18号线转换点,与规划D1轨道路线接近,轨道交通网完善。公园以「绿廊慢行系统」为侧重点,骑行专用道和步行主通道贯穿绿廊,联动周边生态绿带及功能区域,鼓励低碳环保的出行方式。





项目场地条件

SMEDRIC






整个TOD二期的地貌是非常典型的丘陵地貌,有高坡、平地、低洼,起落明显,规划一路分割出的两个地块有明显的地貌个性。




①深坑区场地面积约3.2万平方米,与TOD一期康养绿地的地貌特征较为相似。设计充分考虑与一期衔接,同时对一期绿地的功能进行补充和完善,突出差异化 。


②平地区七号地埋式污水厂处于整个二期绿廊的中心位置,由于地面有较多的人防、风井、光井、排气孔,设计中考虑了植入丰富的林下空间和城市花园体验,改善民众对污水场的直观印象。


③丘陵区最北侧场地面积最大(13万平方米),设计中利用丰富自然地形机理,打造一处生态、静怡、低碳,为周边客群提供全家游乐功能的湿地森林公园。

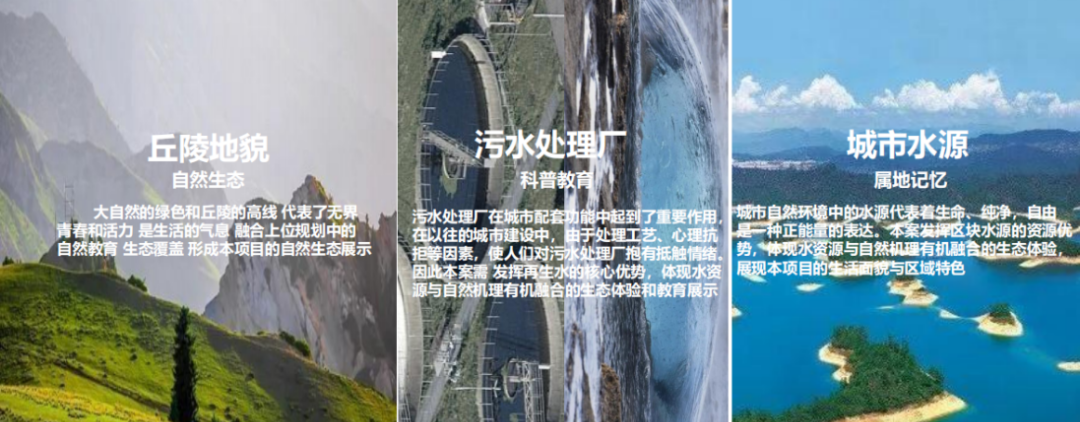

设计理念提取

SMEDRIC








福田TOD二期绿廊设计提取了丘陵地貌,城市水源以及最为核心的七号再生水厂,以「生命绿谷 无界生活」为概念,以「零碳公园 生态科教」为核心愿景,旨在打造为集「自然生态 再生水循环教育 创新互动」于一体的零碳公园面向成都市民。





福田TOD二期绿廊总平面图




绿廊设计面积约24万平方米,含配套道路设计3万平方米,公园设计面积21万平方米:包含1.1万平方米的生态湿地,16.2万平方米绿化,绿化率77%,绿化覆盖率高达85%


除了高覆盖的绿植外,场地内配套建筑及停车场全部配备光伏板,而园区用水则利用了场地中心污水厂的再生水,对园区进行灌溉及湖区补水,实现了场地内的自主电力、水源、植物空间的有机循环,确保园区内清洁低碳可再生能源的可持续可利用,响应推进构建零碳效应





城市道路设计

SMEDRIC



规划一路





规划二路




绿廊内部一共两条规划道路,其中规划一、二路道路宽度为25米、16米,主要为中央绿廊与周边居住用地的通行连接功能。人行慢行系统与绿廊慢行系统一体化设计,打造干净、整洁、有界限标识的市政道路。

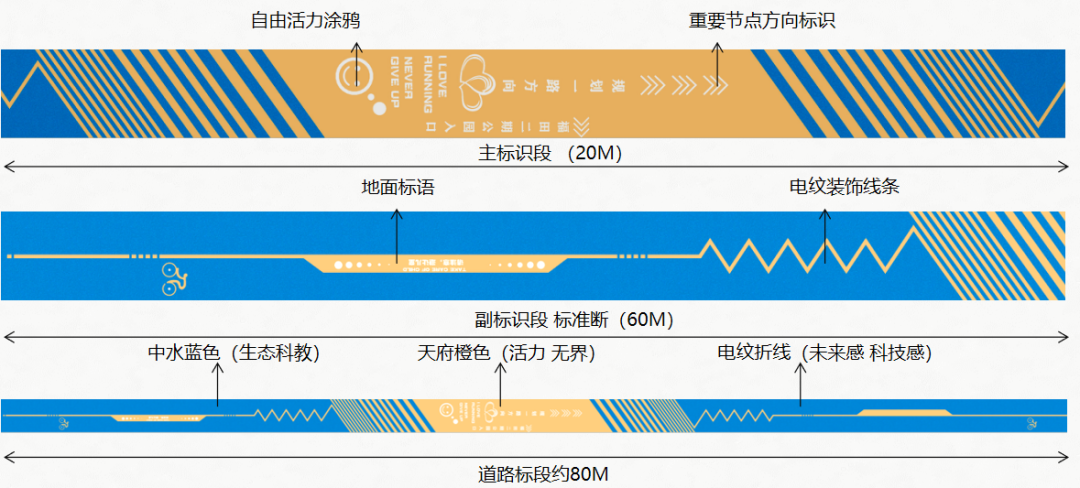

非机动车道的底色为再生水的蓝色,配以科技城“橙”的橙黄色,体现本案生态科教及活力无界的主题。家具小品的主色调也是橙黄色,体现了片区的活力。非机动车道的设计鼓励公众在园区内以骑行代替轿车出行,推进低碳环保的新生活方式,从而迈向未来零碳生活的新进程。





城市绿廊设计

SMEDRIC





「森林绿谷」


森林绿谷鸟瞰图




森林绿谷以动感起伏的山丘、亲近自然的水杉林和生态湖诠释了城市森林阳台


森林绿谷是整个TOD二期对丘陵地貌诠释最彻底的一块场地,是整个二期公园的绿肺。设计利用原始丘陵地形进行梳理和重塑,用低洼之处做生态湖,保留场地高点加以修饰,围绕山与湖为中心 ,布置功能场地与体验路径,避免大动土方形成的环境污染,同时又减少因施工产生的过多碳排放


而为了整个公园空间更加立体,公司在设计时通过增加城市飞廊活力玉带,以及靠近河沟的滨河玉带漫步道、自然教育蕨类植物园、多层复合型的体验路径让生态空间显得更加立体





森林绿谷东一线侧主入口




市民们在这里可以感受到全新的慢行系统,漫步于集森林绿道、环湖绿道、滨河木栈道、城市飞廊、口袋公园步道于一体的城市公园无异于是一种独特体验。


500米的环湖智慧跑道每隔100米设置一处体感互动机,能够与手机互联追踪行程影像,让夜跑变得有趣且有组织。湖的补水是由七厂再生水(Ⅳ类用水)进行补充,体现了本项目对于再生水资源的实际应用。





生态湖的植物种植空间




以山和湖为中心,公司用多种林带植物为主题营造静怡舒适的漫游空间,完美呼应了森林绿谷的主题。多层次多结构的植物设计向公众展现了零碳公园的低碳生态可持续性,与湖泊共同造就可持续可再生的零碳环境。




「生命绿谷」


生命绿谷概念效果图




生命绿谷以地埋式水厂、水处理展示区和科普教育广场来打造全新的再生水科教体验公园。生命绿谷地处TOD绿廊二期的核心位置,设计发挥水厂科普创新的定位特点,植入再生水科普教育互动及林下游赏空间,打造一处为周边科创用户群体进行户外休憩、交流、科普教育的开放型的科普科创社交公园。






生命绿谷的生命之环广场




生命绿谷以地埋式水厂再生水作为核心优势,体现城市水源与自然机理有机融合的生态体验和教育展示。市民们在这里可以看到生物净化展示区的动态水景并与之互动,代表着新时代的污水厂将以更加生态更加崭新的面貌面向公众。





再生水的生态灌溉和补水




地埋式水厂的再生水以其可循环可持续的特点,主要用于公园生态灌溉和生态湖补水。同时,生态湖沉水植物覆盖率达60%以上,使水体具备可持续净化的能力和自我复原的能力。


同时,再生水链接园区自动灌溉系统,将在非人群接触的地点和时间内对园区进行灌溉,实现真正意义上的可再生、可利用、可循环


再生水厂的存在也是本项目推进零碳公园的核心优势,再生水厂为零碳打下了坚固基础,从而得以推进低碳可持续性。




「无界绿谷」


无谷绿界概念效果图




无界绿谷以自由开放的空间肌理和慢生活的生活氛围为基底,打造一处集数字全龄极限运动、科技亲子互动、友好社交活动空间为一体的户外智慧运动公园。


无界绿谷地处与TOD一期绿廊的衔接处,公司结合原始地形进行场地设计,最大程度减少场地土方填挖,减少碳排放,同时整个空间的上下层次更加的分明。市民们在这里开展观景、跑步、运动、休息等活动,其场地衔接紧密,却互不干扰。





城市康养运动公园




口袋公园连接园区城市道路,凸显公园城市效应,数字智慧运动植入,墙体及地面植入数据传感器,实现APP数据互联实时运动排名、计时、数据分析。


数字运动驿站区域处在场地中心,设计结合数字体感运动设施为周边高端用户群体定制体验式的室外模拟运动设施。





专项设计篇(活动策划)

SMEDRIC






项目中设计规划了多种多样让群众可参与、可体验、可互动的活动场所,比如小型足球场、生活市集区、活动剧场、植物园、智慧体感运动场、室外教育科普区等。同时赋予一些留空的场地既能作为救灾用地,又可以让场地有自发生长的空间,为绿地增添了多种模式,让人们可不停探索和开发它的新功能





专项设计篇(配套建筑)

SMEDRIC










除了整个绿廊绿地部分对于再生水的应用外,配套建筑的二层屋顶和智慧停车场都配以光伏板,而七厂综合办公用房采用水源热泵系统,在夏季将建筑物中的热量释放到水体中去,以达到给建筑物室内制冷的目的,冬季通过热泵机组从水源中提取热能,实现采暖。通过使用清洁低碳可再生能源,打造低碳环保可持续发展的生态社区。





专项设计篇(导视系统及小品)

SMEDRIC










福田TOD城市绿廊二期的VI标识及城市家具设计的理念是未来科技橙(城),设计以醒目的橙色,代表了片区的活力和面貌,同时以几何切割的造型形态代表了创造和无界以及科技。除此之外,绿廊内部的儿童乐园、城市飞廊、驿站的立面色彩均采用此类颜色的设计进行统一。





结语

SMEDRIC





目前该项目已完成图纸图审工作,即将进场施工。福田TOD绿廊项目承载着成都市民对新城区新公园新城市环境和美好生活的向往,项目将以全新的面貌面向公众,以低碳生态、科教共享成为城市绿带的粘接剂,成为片区公共生活的一部分。


公司也将继续发挥自身智慧和优势,不断开创可持续的城市公共空间,为未来城市低碳生态发展新篇章贡献新的更大的力量!



专家评语

设计为城市不断开创可持续的公共空间,为未来城市低碳生态发展提供了新思路
