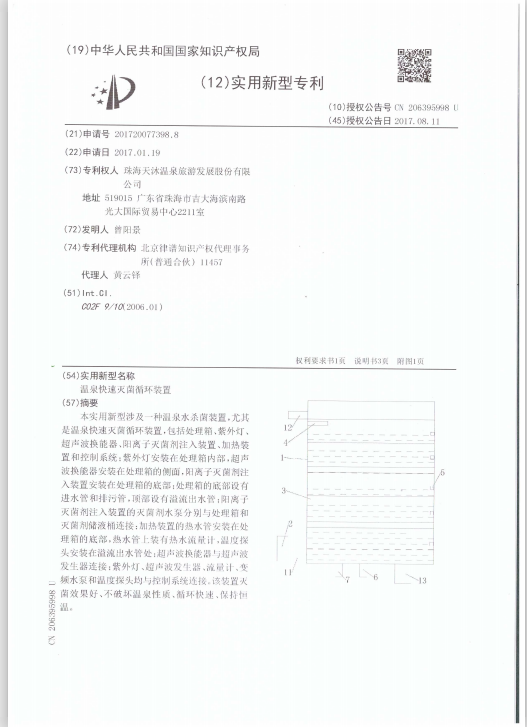

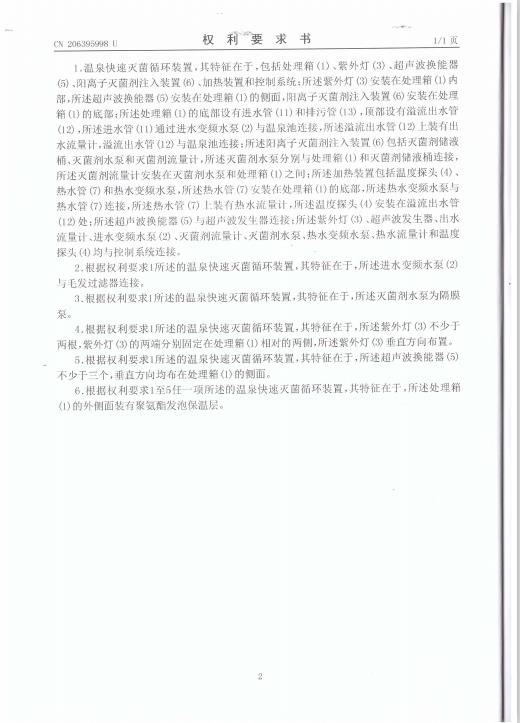

本实用新型涉及一种温泉水杀菌装置，尤其是温泉快速灭菌循环装置，包括处理箱、紫外灯、超声波换能器、阳离子灭菌剂注入装置、加热装置和控制系统；紫外灯安装在处理向内部，超声波换能器安装在处理箱的侧面，阳离子灭菌剂注入装置安装在处理箱的底部；处理箱的底部设有进水管和排污管，顶部设有溢流出水管；阳离子灭菌剂注入装置的灭菌剂水泵分别与处理箱和灭菌剂储液桶连接；加热装置的热水管安装在处理箱的底部，热水管上装有热水流量计，温度探头安装在溢流出水管处；紫外灯、超声波发生器、流量计、变频水泵和温度探头均与控制系统连接。该装置灭菌效果好、不破坏温泉性质、循环快速、保持恒温。

温泉水在使用过程中，人体表会有大量赃物及分泌物脱落溶解于温泉水中，这些污染物中包含大量的细菌和各种致病菌。对此，必须加强卫生管理与消毒杀菌等处理措施。

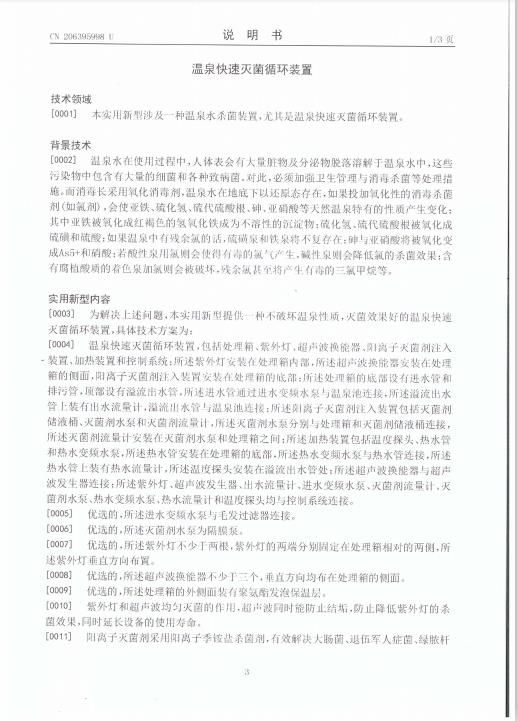

背景：温泉水在使用过程中，人体表会有大量赃物及分泌物脱落溶解于温泉水中，这些污染物中包含大量的细菌和各种致病菌。对此，必须加强卫生管理与消毒杀菌等处理措施。而消毒常采用氧化消毒剂、温泉水在地底下以还原态存在，如果投加氧化性的消毒杀菌剂（如氯剂），会使亚铁、硫化氢、硫代硫酸根、砰、亚硝酸等天然温泉特有的性质产生变化; 其中亚铁被氧化成红褐色的氢氧化铁成为不溶性的沉淀物；硫化氧、情代硫酸根被氧化成 硫磺和硫酸;如果温泉中有残余氯的话,硫磺泉和铁泉将不复存在;伸与亚硝酸将被氧化变 成As5+和硝酸;若酸性泉用氯则会使得“时的氣气产生，碱性泉则会降低氯的杀菌效果;含 有腐植酸质的着色泉加氯则会被破坏，残余紀応至将产生有毒的三氯甲烷等。 实用新型内容 [0003] 为解决上述问题，本实用新型提供-•种不破坏温泉性质，火菌效果好的温泉快速 灭菌循环装置，具体技术方案为： [0004] 温泉快速灭菌循环装置，包括处理箱、紫外灯、起声波换能相阳离子火菌剂注入 -装置、加热装置和控制系统;所述紫外灯安装在处理箱内部，所述超声波换能器安装在处理 箱的侧面，阳离子灭菌剂注入装首安装在.处理箱的底部；所述处理箱的底部改仃进水管和 排污管，顶部设有溢流出水管，所述进水管通过进水变频水亲与温泉池连接,所述溢流出水 管上装“出水流量计，溢流出水管与温泉池连接；所述阳离于火菌剂注入装置包括灭菌剂 储液桶、灭菌剂水泵和灭菌剂流量计，所述灭菌剂水泵分别与处理箱和灭菌剂储液桶连接， 所述灭菌剂流量计安装在灭菌剂水泵和处理箱之间；所述加热装置包括温度探头、热水管 和热水变频水泵，所述热水管安装在处理箱的底部，所述热水变频水泵与热水管连接，所述 热水管上装有热水流量计，所述温度探头安装在溢流出水管处；所述超声波换能器与超声 波发生器连接；所述紫外灯、超声波发生器、出水流量计、进水变频水泉、灭菌剂流量计、灭 菌剂水泵、热水变频水泵、热水流量计和温度探头均与控制系统连接。 [0005] 优选的，所述进水变频水泵与毛发过滤器连接。 [0006] 优选的，所述灭菌剂水泵为隔膜泵。 [0007] 优选的，所述紫外灯不少于两根，紫外灯的两端分别固定在处理箱相対的两侧，所 述紫外灯垂直方向布置。 [0008] 优选的，所述超声波换能器不少于三个，垂直方向均布在处理箱的侧面。 [0009] 优选的，所述处理箱的外侧面装仃聚氨酯发泡保温层。 [0010] 紫外灯和超声波均匀灭菌的作用，超声波同时能防止结垢，防止降低紫外灯的杀 菌效果，同时延长设备的使用寿命。 [0011]阳离子灭菌剂采用阳离子季铉盐杀菌剂，有效解决大肠菌、退伍军人症菌、绿脓杆 菌、生物膜、起泡与长藻等问题，对温泉中丰富的矿物质也不存在氧化着色的困扰。 [0012]与现有技术相比本实用新型具有以下有益效果： [0013]本实用新型提供的温泉快速灭菌循环装置灭菌效果好、不破坏温泉性质、循环快 速、保持恒温。 [0014] 说明书附图 [0015]图1是本实用新型的结构示意图。

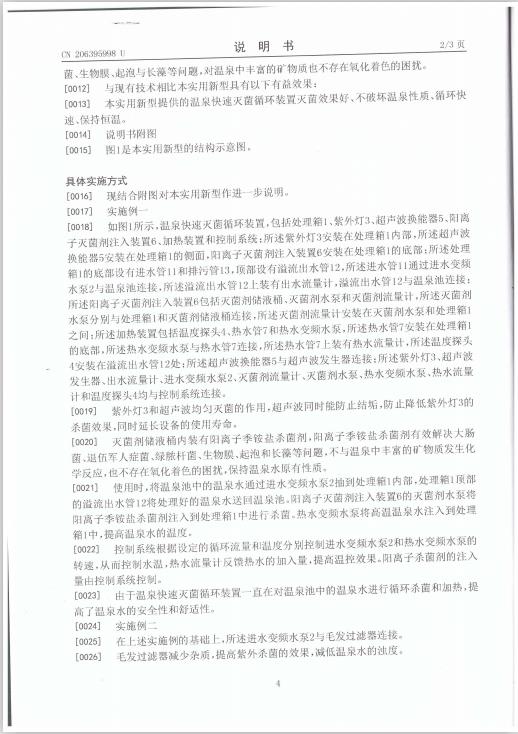

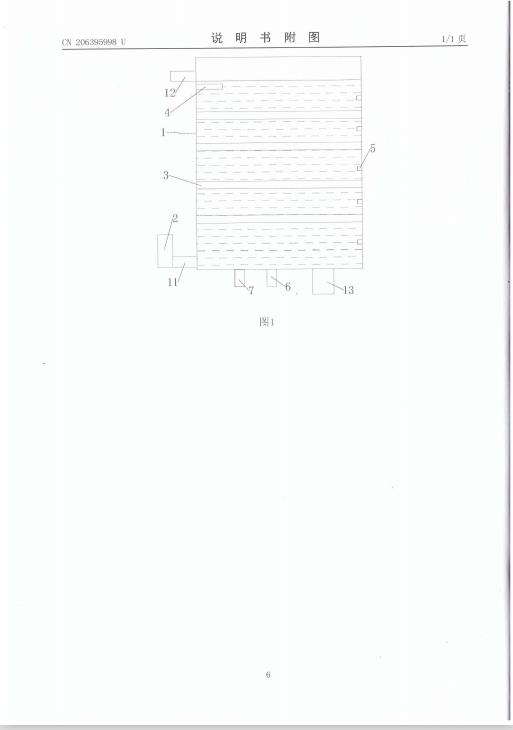

具体实施方式 [0016] 现结合附图对本实用新型作进一步说明。 [0017] 实施例一 [0018]如图1所示，温泉快速灭菌循环装置，包括处理箱1、紫外灯3、超声波换能器5、阳离 子灭菌剂注入装置6、加热装置和控制系统；所述紫外灯3安装在处理箱1内部，所述超声波 换能器5安装在处理箱1的侧面，阳离子灭菌剂注入装置6安装在处理箱1的底部；所述处理 箱1的底部设有进水管11和排污管13,顶部设有溢流出水管12,所述进水管11通过进水变频 水泵2与温泉池连接，所述溢流出水管12上装有出水流量计，溢流出水管12与温泉池连接; 所述阳离子灭菌剂注入装置6包括灭菌剂储液桶、灭菌剂水泵和灭菌剂流量计，所述灭菌剂 水泵分别与处理箱1和灭菌剂储液桶连接，所述灭菌剂流量计安装在灭菌剂水泵和处理箱1 之间；所述加热装置包括温度探头4、热水管7和热水变频水泵，所述热水管7安装在处理箱1 的底部，所述热水变频水泵与热水管7连接，所述热水管7上装有热水流量计,所述温度探头 4安装在溢流出水管12处；所述超声波换能器5与超声波发生器连接;所述紫外灯3、超声波 发生器、岀水流量计、进水变频水泵2、灭菌剂流量计、灭菌剂水泵、热水变频水泵、热水流量 计和温度探头4均与控制系统连接。 [0019] 紫外灯3和超声波均匀灭菌的作用，超声波同时能防止结垢，防止降低紫外灯3的 杀菌效果,同时延长设备的使用寿命。 [0020] 灭菌剂储液桶内装有阳离子季铉盐杀菌剂，阳离子季铉盐杀菌剂有效解决大肠 菌、退伍军人症菌、绿脓杆菌、生物膜、起泡和长藻等问题，不与温泉中丰富的矿物质发生化 学反应，也不存在氧化着色的困扰，保持温泉水原有性质。 [0021] 使用时，将温泉池中的温泉水通过进水变频水泵2抽到处理箱1内部,处理箱1顶部 的溢流出水管12将处理好的温泉水送回温泉池。阳离子灭菌剂注入装置6的灭菌剂水泵将 阳离子季铉盐杀菌剂注入到处理箱1中进行杀菌。热水变频水泵将高温温泉水注入到处理 箱1中，提高温泉水的温度。 [0022] 控制系统根据设定的循环流量和温度分别控制进水变频水泵2和热水变频水泵的 转速，从而控制水温，热水流量计反馈热水的加入量，提高温控效果。阳离子杀菌剂的注入 量由控制系统控制。 [0023]由于温泉快速灭菌循环装置一直在对温泉池中的温泉水进行循环杀菌和加热，提 高了温泉水的安全性和舒适性。 [0024] 实施例二 [0025] 在上述实施例的基础上，所述进水变频水泵2与毛发过滤器连接。 [0026] 毛发过滤器减少杂质，提高紫外杀菌的效果,减低温泉水的浊度。 [0027] 实施例三 [0028] 在上述实施例的基础上,所述灭菌剂水泵为隔膜泵" [0029]隔膜泵的流是小，配合灭菌剂流量计可以精确的控制阳离子季铉盐杀菌剂的加入 量，节约成本。 [0030] 实施例四 [0031] 在上述实施例的基础上，所述紫外灯3不少于两根，紫外灯3的两端分别固定在处 理箱1相対的两侧，所述紫外灯3垂直方向布置。 [0032] 所述超声波换能器5不少于三个，垂直方向均布在处理箱1的侧面。 [0033]多个紫外灯3和超声波换能器5垂直方向布置提高处理效果。 [0034] 实施例五 [0035] 在上述实施例的基础上，所述处理箱1的外侧而装有聚氨酯发泡保温层。 [0036] 保温层提高保温效果，减低能耗,节约能源。

-

-

-

-

-

-
