循·纤罗之脉,构·连理之蔓

艾景奖组委会

2019/08/14 16:28

浏览量

1515
作品编号:ILIA-S-20197017
主创姓名:刘墨馨、郑奕昕、谢雨晴
设计成员:王诺君
申报类别:方案设计 - 园区景观设计
项目名称:循·纤罗之脉,构·连理之蔓
项目类别:方案设计-园区景观设计

图注:鸟瞰 说明:以运动系统为根,景观系统为茎,生长出叶——空间系统,从不同的层次对空间系统进行重构,保证基地的空间“有根有源,能生能长”,从而打造出的富有24小时活力的公共空间。

设计说明

本方案从工业遗产价值挖掘与更新改造的视角对保定市化纤厂进行细致的调查研究,并重点对基地的动线、景观和空间三个方面进行了梳理,确定了此次城市设计的规划理念——“循·纤罗之脉,构·连理之蔓”。依据基地现实条件和未来规划愿景,将此次城市设计分为运动、景观和空间三个系统。以运动系统为根,景观系统为茎,生长出叶——空间系统,从不同的层次对空间系统进行重构,保证基地的空间“有根有源,能生能长”,从而打造出的富有24小时活力的公共空间。

图注:前期分析 说明:基地选址为工业园区,基地内厂区具有重要工业遗产价值的德式厂房和科研楼等,具有保护价值。

图注:总平 说明:设计运用藤蔓城市的生态理念,依据基地现实条件和未来规划愿景,将此次城市设计分为运动、景观和空间三个系统。以运动系统为根,景观系统为茎,生长出叶——空间系统,从不同的层次对空间系统进行重构,保证基地的空间“有根有源,能生能长”,从而打造出的富有24小时活力的公共空间。

图注:规划结构分析图 说明:以藤蔓状景观轴线为主轴,再依据主轴衍生出次要景观轴,并从主轴为起点,延伸景观,围绕主轴拓展核心游览路线

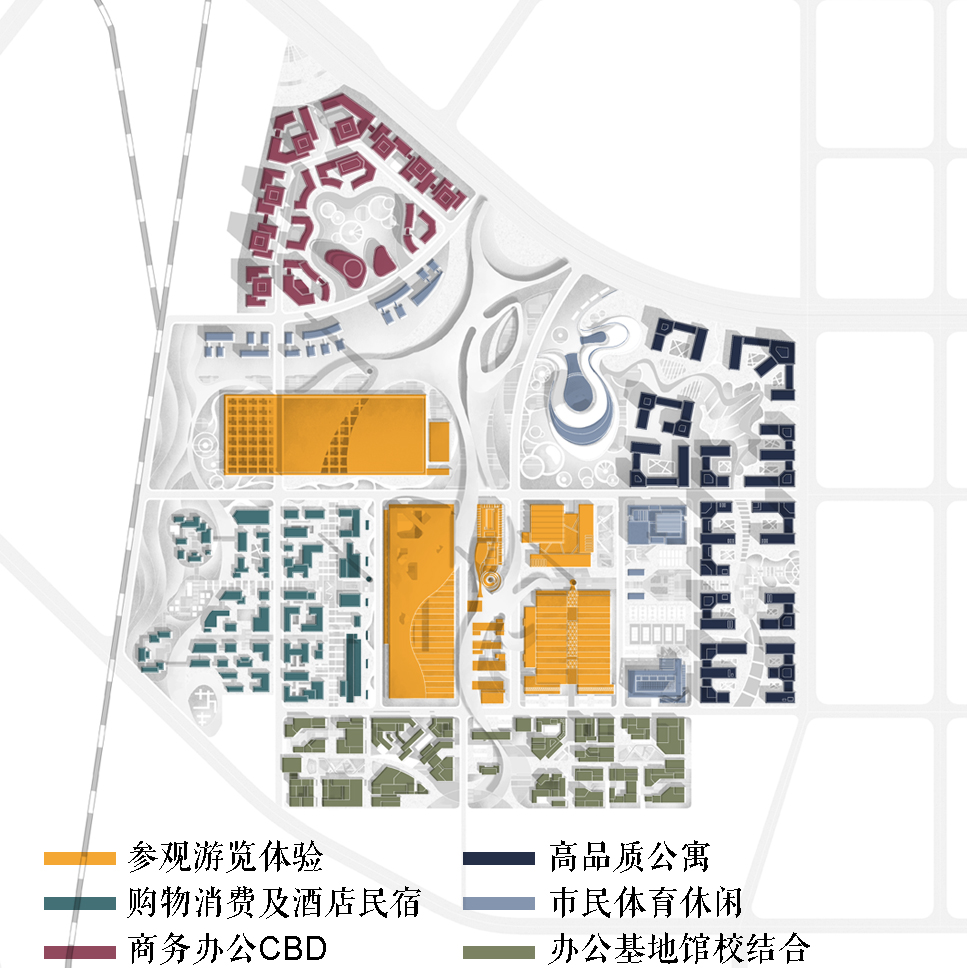

图注:功能分区分析图 说明:基于工业园区特性,主要分为参观游览体验区、高品质公寓住宅区、购物消费及酒店民俗区、市民体育休闲区、商务办公CBD、办公基地馆校结合区

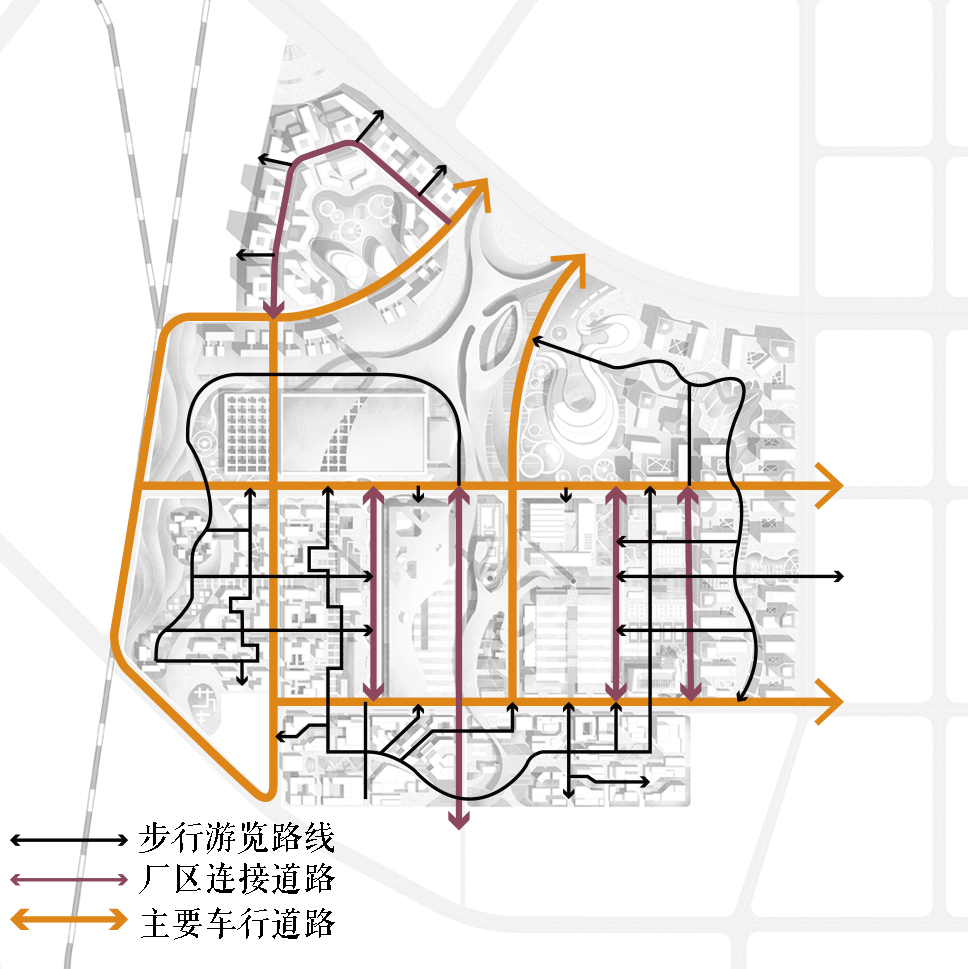

图注:道路交通分析图 说明:基地内主要分为3类通行路线:步行游览路线、厂区连接道路、主要车行道路

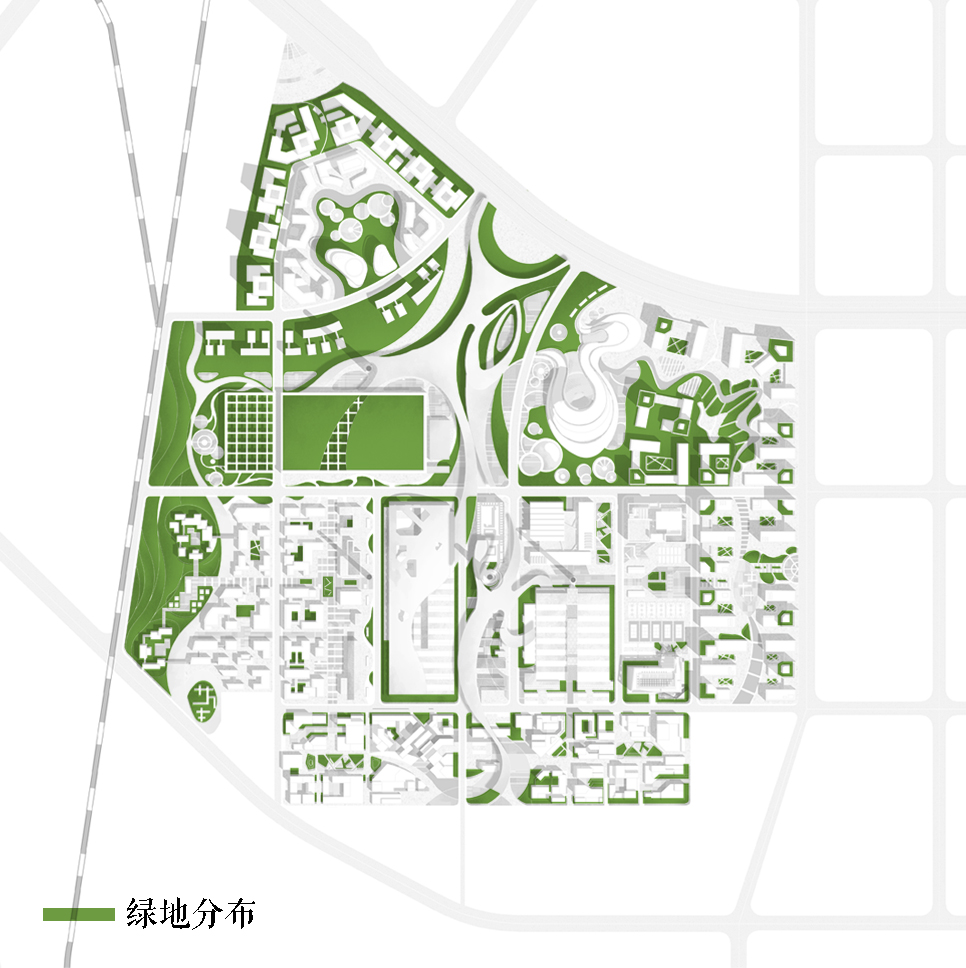

图注:景观系统分析图 说明:景观设置围绕藤蔓城市理念设计,在布局山多以西北侧绿地景观为主,其他功能分区绿化配合建筑展开

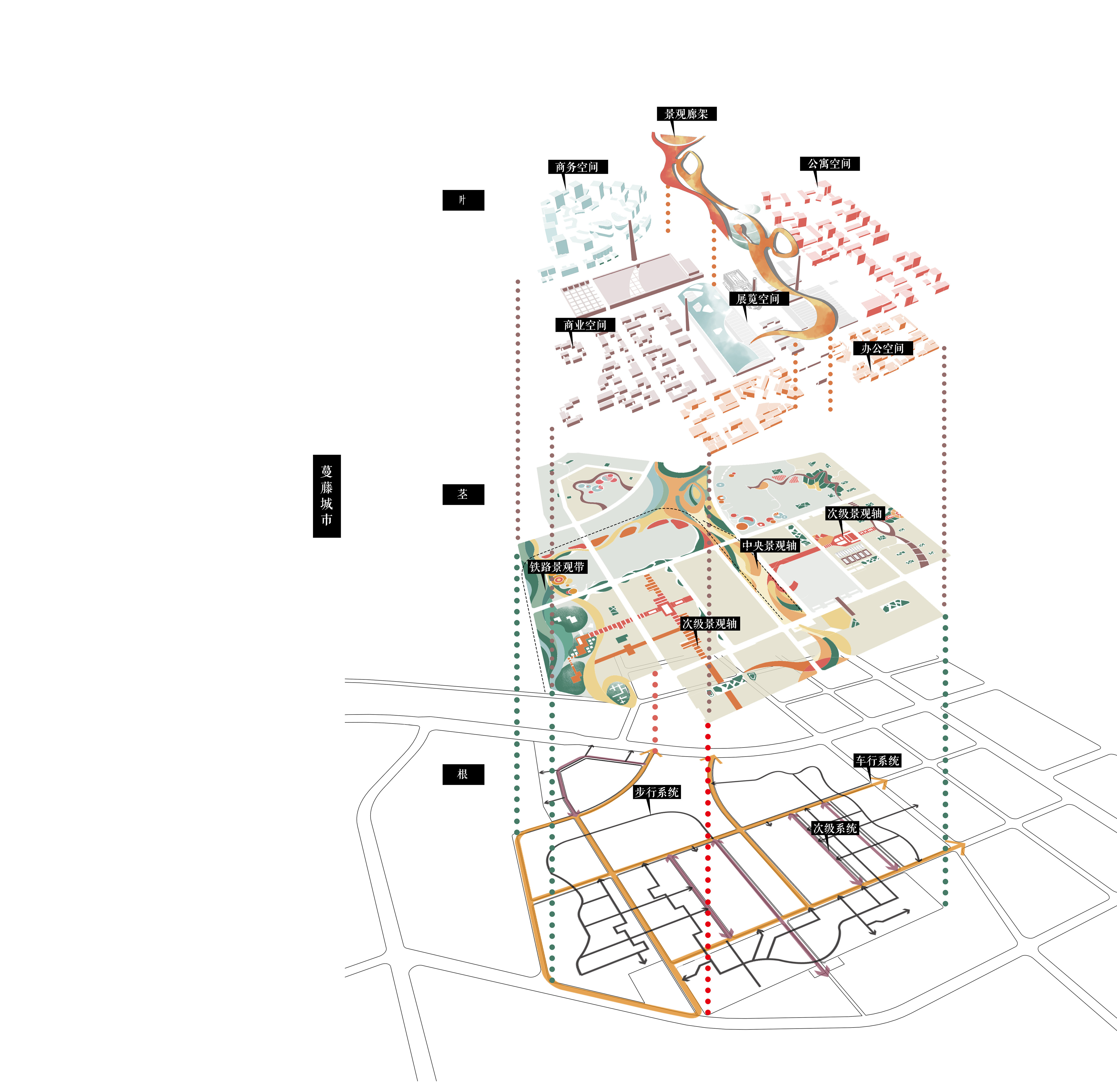

图注:系统分层爆炸图 说明:本图剖析了基地空间道路网的布局结构——根,景观轴线——茎,建筑空间——叶之间的连接布局关系,解析城市如同根茎叶般自然生长的状态

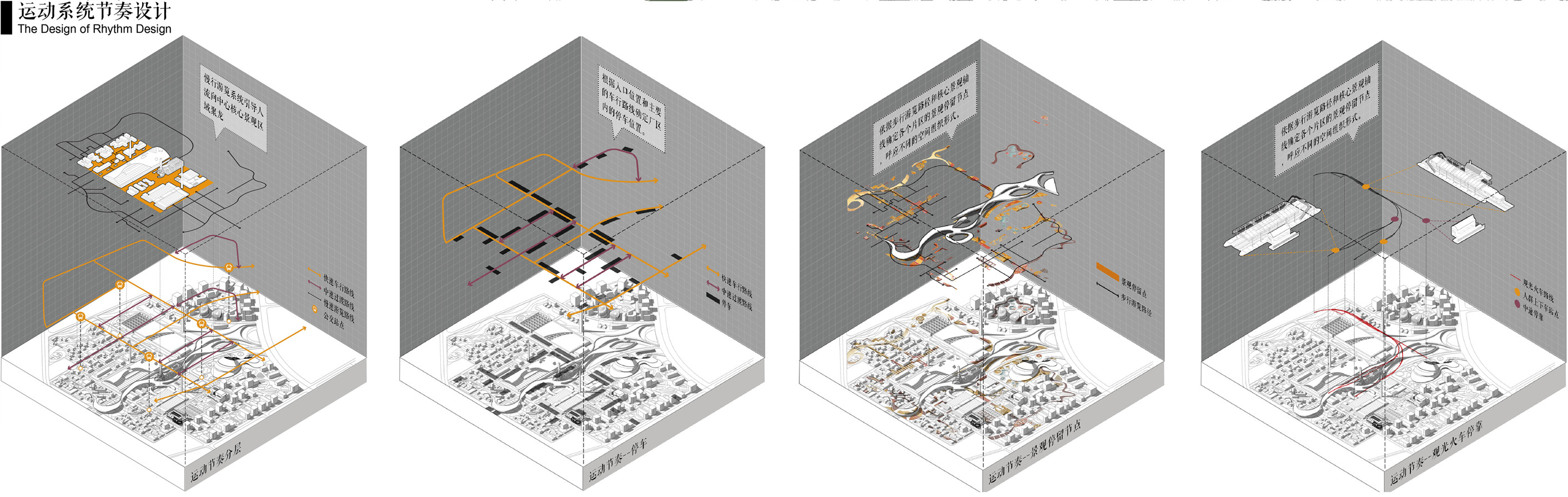

图注:运动系统节奏设计 说明:为保证基地的空间“有根有源,能生能长”的状态,打造出的富有24小时活力的公共空间,本方案进行运动系统节奏设计。该图展示了次运动节奏的分层、停车、景观停留节点和观光火车停靠示意

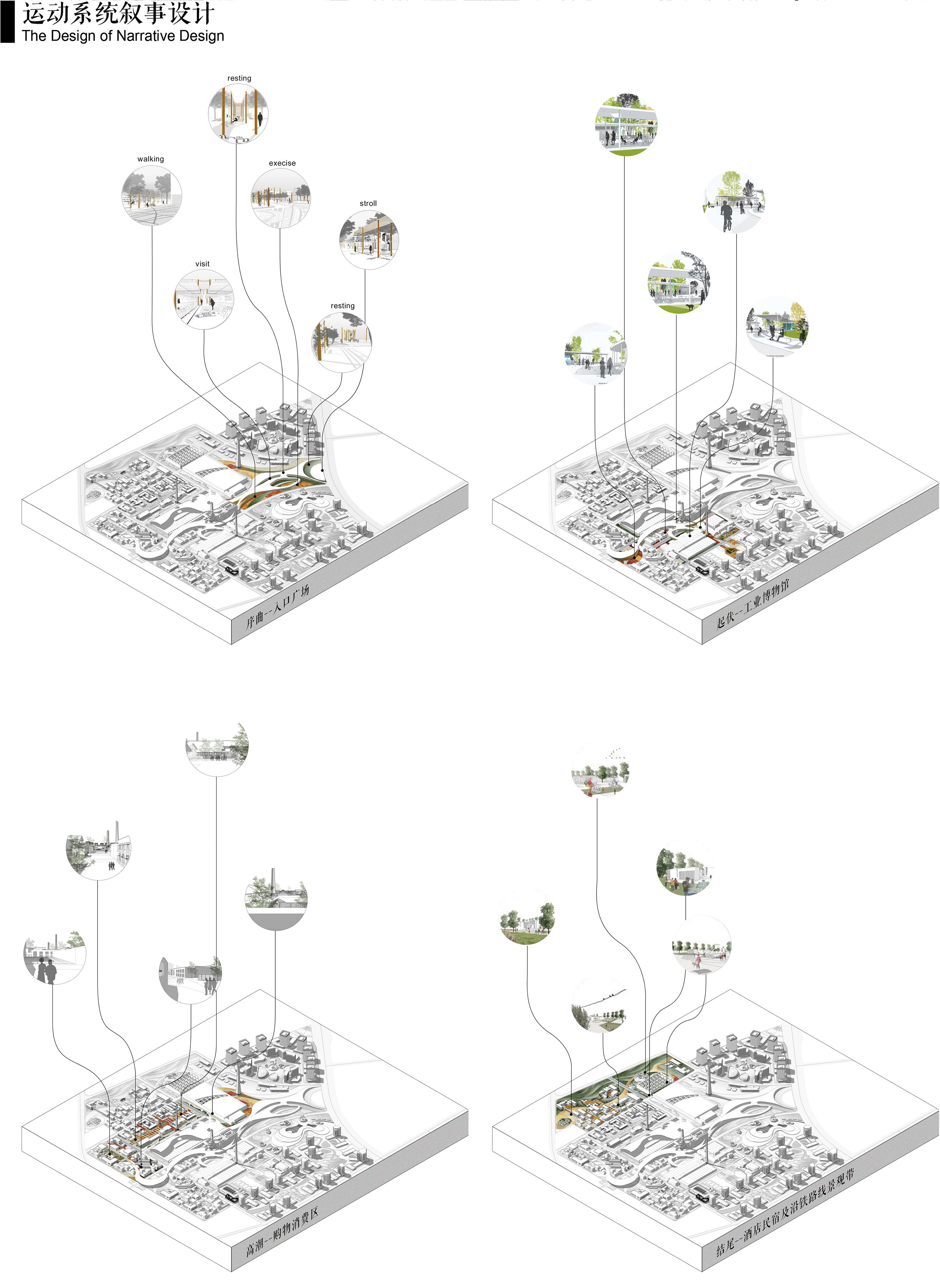

图注:运动系统叙事设计 说明:此图将运动系统深化解析,结合实事场景,将设计叙事化。此运动系统分为4个阶段,序曲、起伏、高潮、结尾。分别指序曲——入口广场、起伏——工业博物馆、高潮——购物消费区、结尾——酒店民宿及沿铁路景观带。

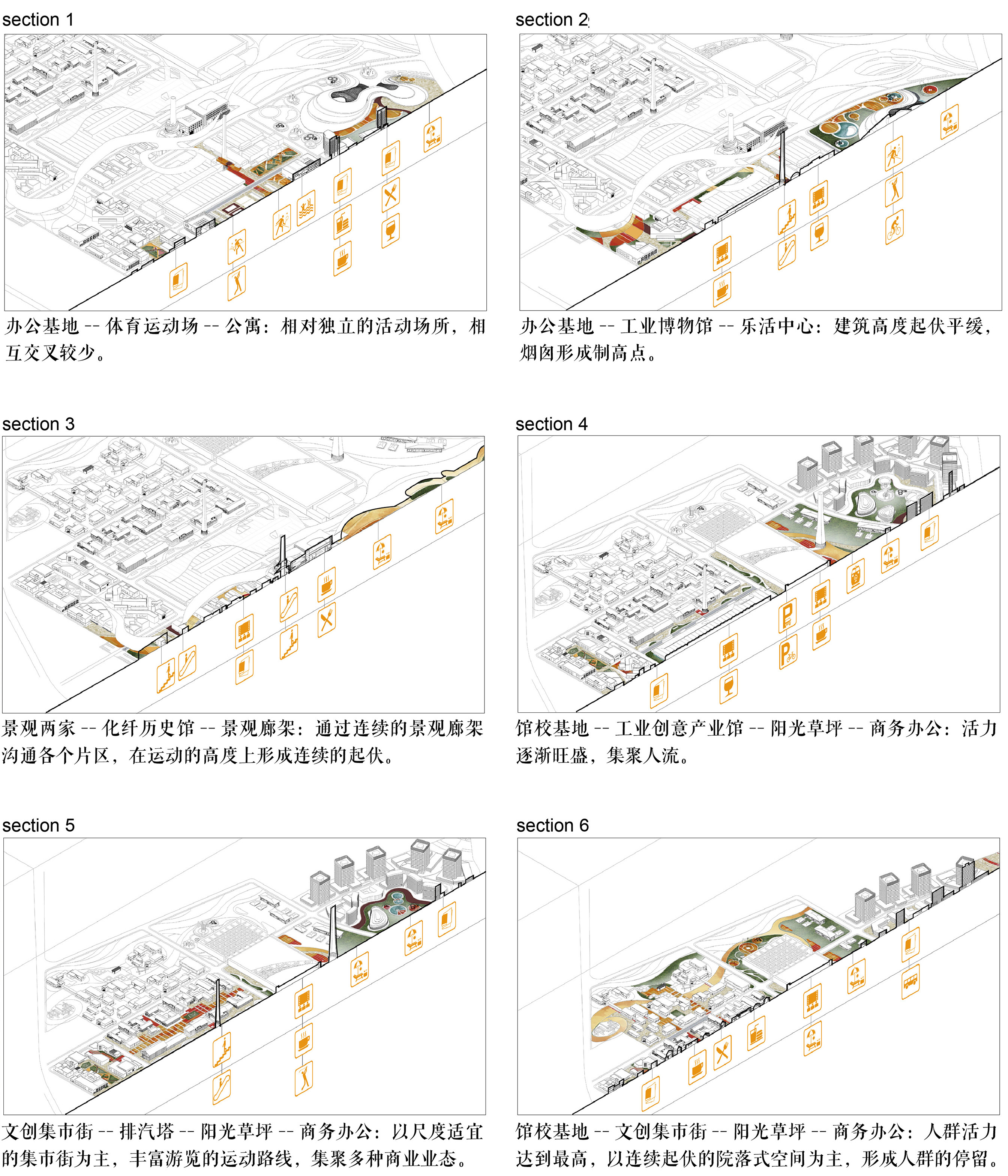

图注:运动系统故事切片 说明:进一步深化运动系统叙事场景。本组图详细剖析了6个故事切片,利用剖切面形式解析六类功能分区连接方式及其游览效果

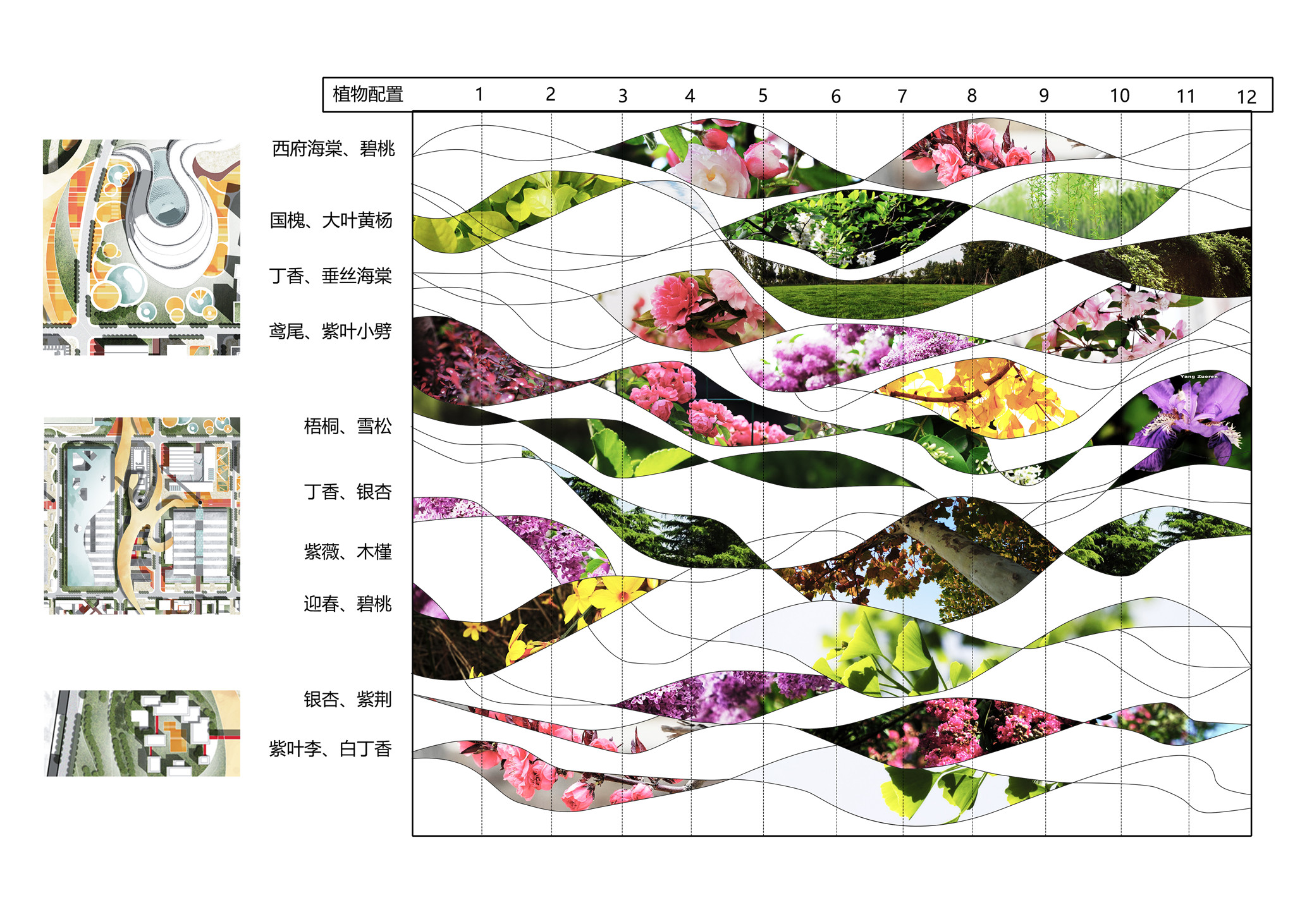

图注:景观系统植物配置 说明:该图详细解读放大了园区内主要绿化景观树种形式及类别

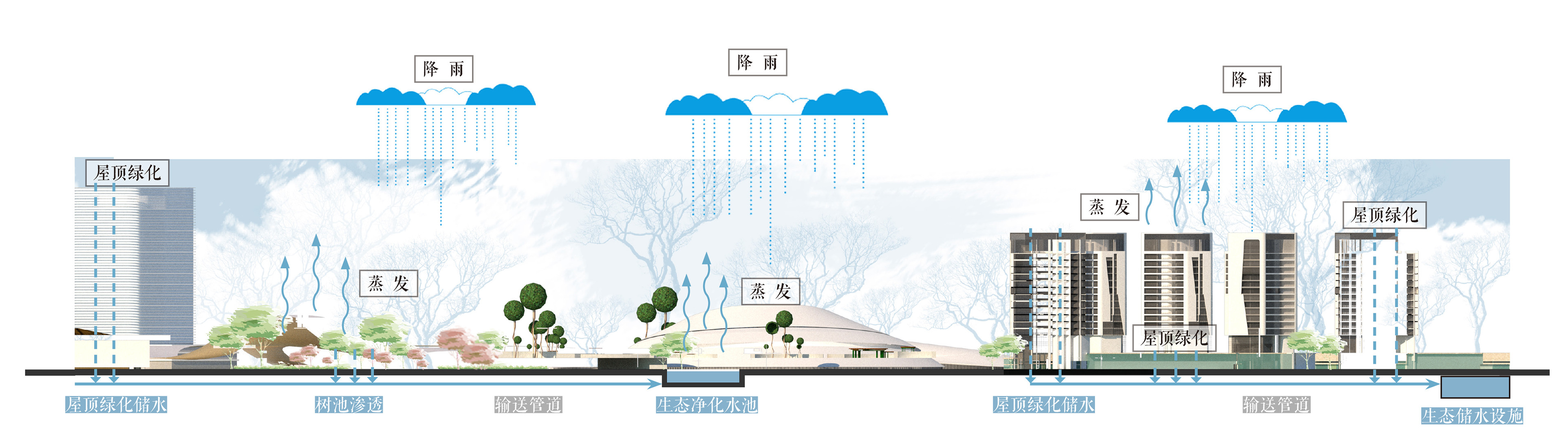

图注:景观系统生态水循环 说明:该图从生态循环角度,剖析本方案是将水池、假山、建筑、绿地、大气串联起来,形成生态循环系统的的方法

图注:空间系统肌理对比图 说明:本图解析了在方案设计前后,空间肌理的前后对比图。根据原有空间肌理,对其进行延续、整改以及新建。对厂区内的历史建筑以及一些建筑风貌保存完好的建筑进行保留以及部分改造,对原有零散空间进行整合,对废弃厂房以及质量较差的建筑进行拆除、更新替换

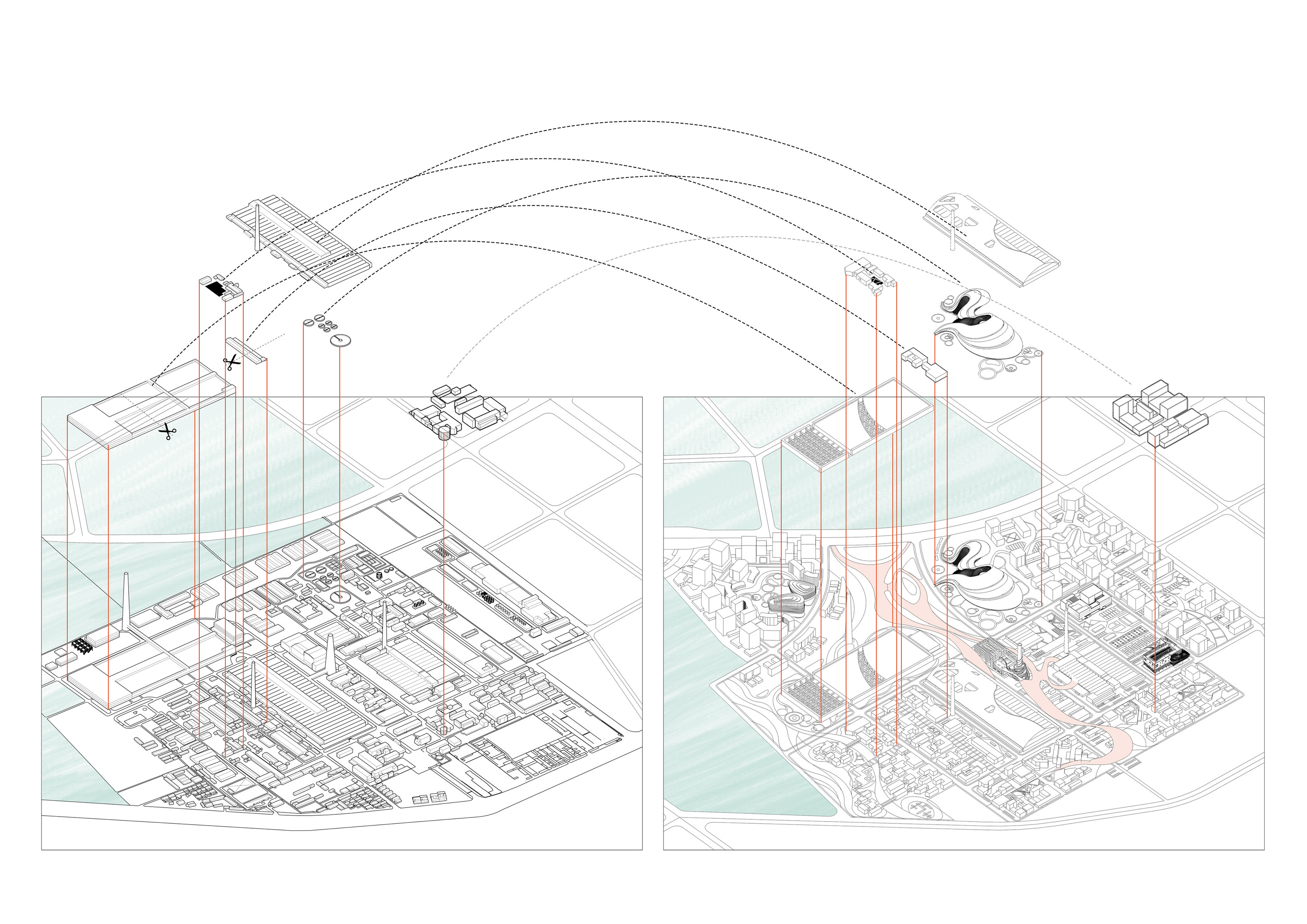

图注:空间系统空间对比图 说明:本图解析了在方案设计前后,基地内建筑的延续、整改、以及新建,展示了方案演变过程

设计感悟

本次工业园区设计从运动、景观、空间三个系统出发,层层递进,从不同的层次对空间重构进行了诠释。以根、茎、叶为依托,体现生长机制,保证设计的空间“有根源,能生长”,使得设计的空间更加贴合使用者的需要。
