2638图片属性:总平面图 图片描述:本图旨在说明设计的三个主要方面:一、潮间带潮潭的设计,潮潭的形状、位置以及走向;二、分层演替植被系统的形状与分布;三、架空道路的形状,游览系统的结构以及各个功能区的布置。
设计说明

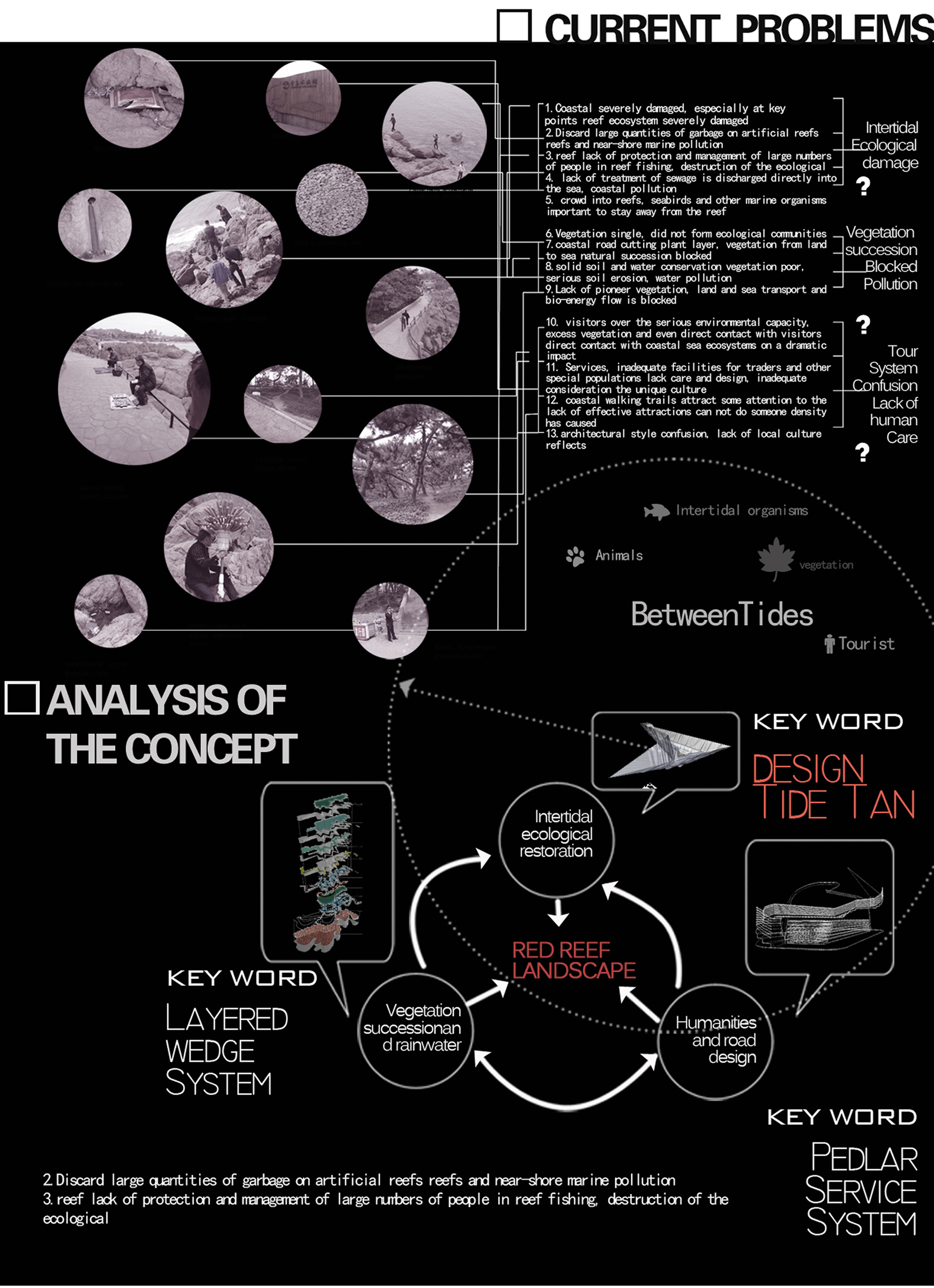

图片属性:现状分析与立意 图片描述:本图旨在分析设计场地存在的问题以及针对分析的三个主要问题提出的解决方案。
图片属性:场地区位分析 图片描述:本图旨在展示设计的背景、场地的区位以及场地与周边环境的关系,比较了青岛与其他沿海城市的礁石类型,得出了红礁石的在中国大陆的唯一性。设计选取的场地具有代表性,为红礁石的生态保护提供范例。
图片属性:场地污染现状与对策 图片描述:本图分析了设计场地近十年的污染与生物量变化情况,分析了恢复红礁石海岸带生态系统的关键在于潮潭的恢复,提出了设计人工潮潭的景观措施。
图片属性:人工潮潭位置、形状与走向设计 图片描述:本图通过对场地范围内潮水涨落的位置分析得出潮潭的位置。通过对场地范围内地质断裂带方向的分析得到潮潭的形状与走向。

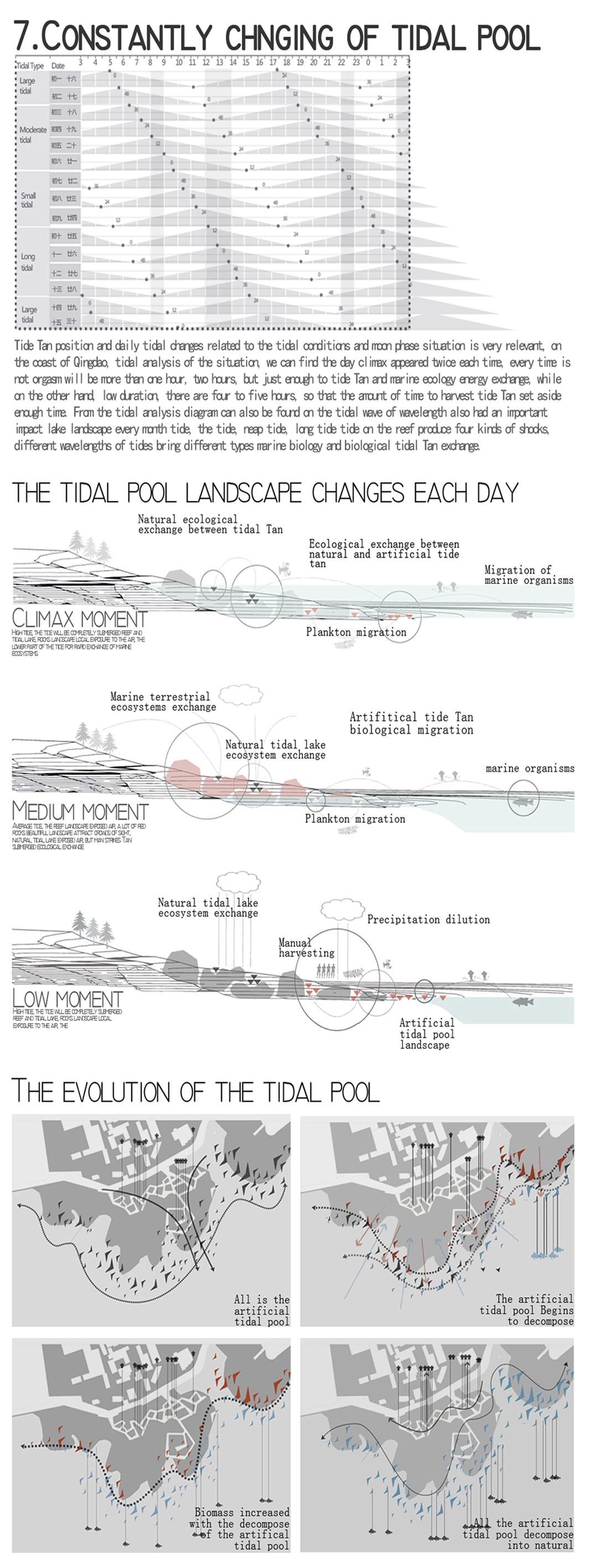

图片属性:人工潮潭变化景观设计 图片描述:本图旨在说明人工潮潭景观的动态变化与海洋生物的不断演化,通过潮水时刻的分析设计人工潮潭的位置,在丰富景观的同时增加场地的生产功能。

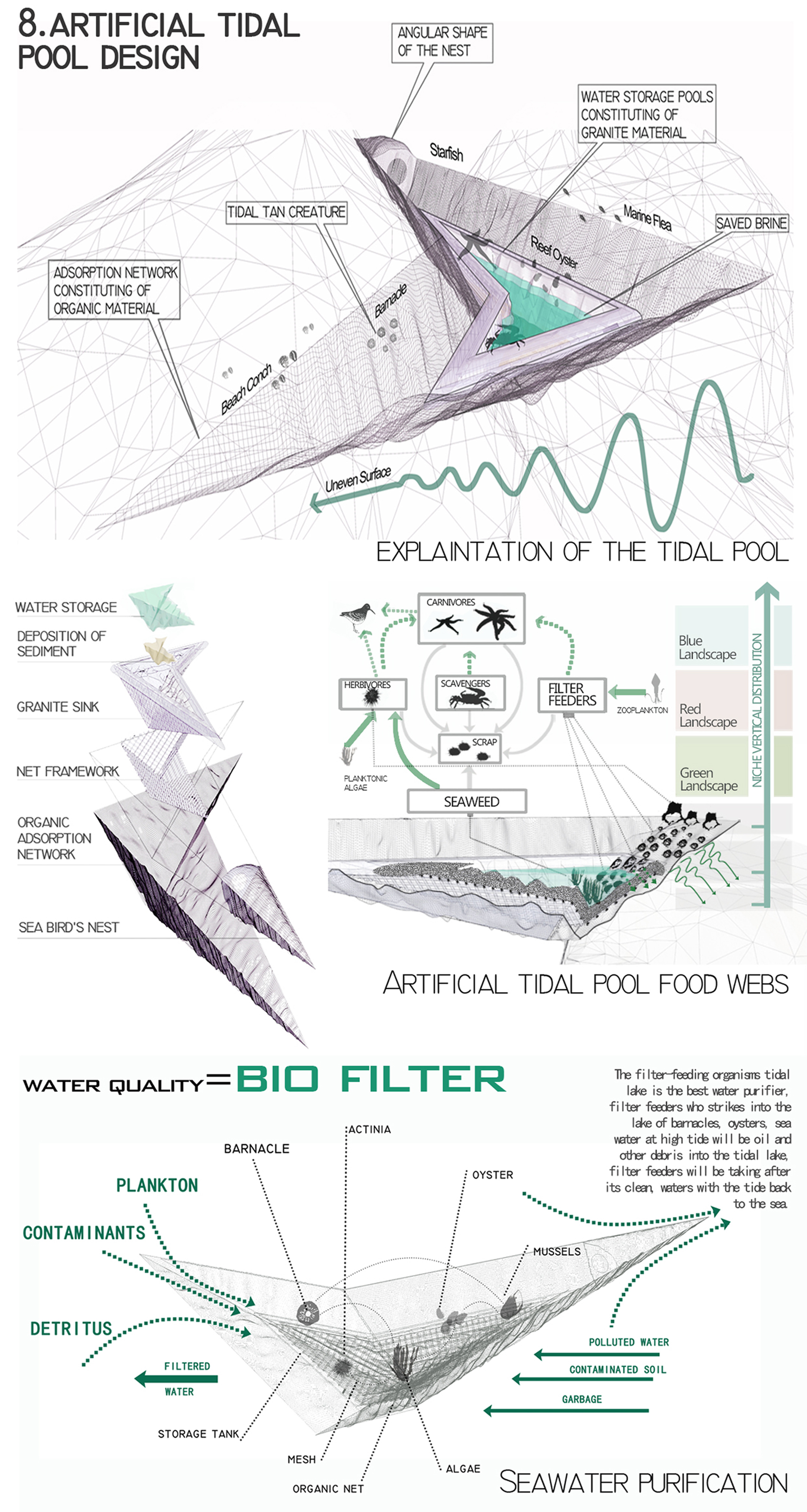

图片属性:人工潮潭详细设计 图片描述:本图是对人工潮潭的详细设计与水体净化过程的说明。
图片属性:潮潭景观剖透视图 图片描述:本图表达潮潭景观的效果,同时将部分区域剖开,分析其生态系统循环原理。
图片属性:植被现状分析与对策 图片描述:本图通过对现状植被的完整性与敏感性的分析,提出现状场地的主要问题,提出了分层植被系统的设计思路。
图片属性:植被分层设计图 图片描述:本图详细设计了不同层次的滨海植被与雨洪系统。
图片属性:植被设计剖面图 图片描述:本图分析了陆地生态系统、海岸生态系统、滨海湿地生态系统的植被演替与顶级植物群落结构、雨水收集与污水净化设计。
图片属性:人流交通与文化设计 图片描述:本图通过对场地内外交通、功能与文化的分析,提出了分层架空道路系统,对功能进行了合理布置,对景观小品进行了详细设计。
图片属性:主景透视效果图 图片描述:本图表达了设计的整体效果。
图片属性:局部景点透视图 图片描述:本图包含了服务亭、礁石体验区、原有道路生态恢复、特殊人群游赏、潮潭收获以及文化建筑更新的效果图。
设计感悟
