漂浮绿岛·基于向量图解静力学结构优化的城市多义空间演绎

艾景奖组委会

2023/04/30 22:47

浏览量

793

作品编号：ILIA-S-WORL11802

主创姓名：李骏安

设计成员：何子俊姜春霖

申报类别：方案设计 - 建筑设计

项目名称：漂浮绿岛·基于向量图解静力学结构优化的城市多义空间演绎

院校名称：东南大学-建筑学院

指导老师：沈宇驰

设计时间：2023-04-06

项目地点：江苏省南京市

项目规模：2003.8㎡

项目类别：方案设计-建筑设计

场景轴测图

场地位于南京市玄武区进香河路与老虎桥交叉口北侧为机关用地，南侧为社区商住用地，东侧为居民住宅。进香河路人流量较大，老虎桥较为安静。场地现状中底层为商铺，为周围的居民与路人提供了方便的服务。场地现状为进香河菜场的配套设施，底层空间较为杂乱，使用消极。

设计说明

场地位于南京市玄武区进香河路与老虎桥交叉口北侧为机关用地，南侧为社区商住用地，东侧为居民住宅。进香河路人流量较大，老虎桥较为安静。场地现状中底层为商铺，为周围的居民与路人提供了方便的服务。场地现状为进香河菜场的配套设施，底层空间较为杂乱，使用消极。考虑到周围高密度的居民住区带来的绿化率较低，公共活动空间较少的问题，本方案以城市多义空间的研究为出发点，对于城市公共空间与人们的生活行为进行构想，形成了下层开发城市公园加上层城市农场的概念，满足周边居民与来往游客对于城市空间的复杂需求。基于空间概念，本小组引入了向量图解静力学（vectorial graph statics）的方法进行结构优化，预想将城市中废弃电塔的钢结构进行再利用，完成格构化门式刚架的结构主体，以期达到城市余量更新的结果，减少碳排放量。

多义空间概念生成

考虑到周围高密度的居民住区带来的绿化率较低，公共活动空间较少的问题，本方案以城市多义空间的研究为出发点，对于城市公共空间与人们的生活行为进行构想，形成了下层开发城市公园加上层城市农场的概念，满足周边居民与来往游客对于城市空间的复杂需求。

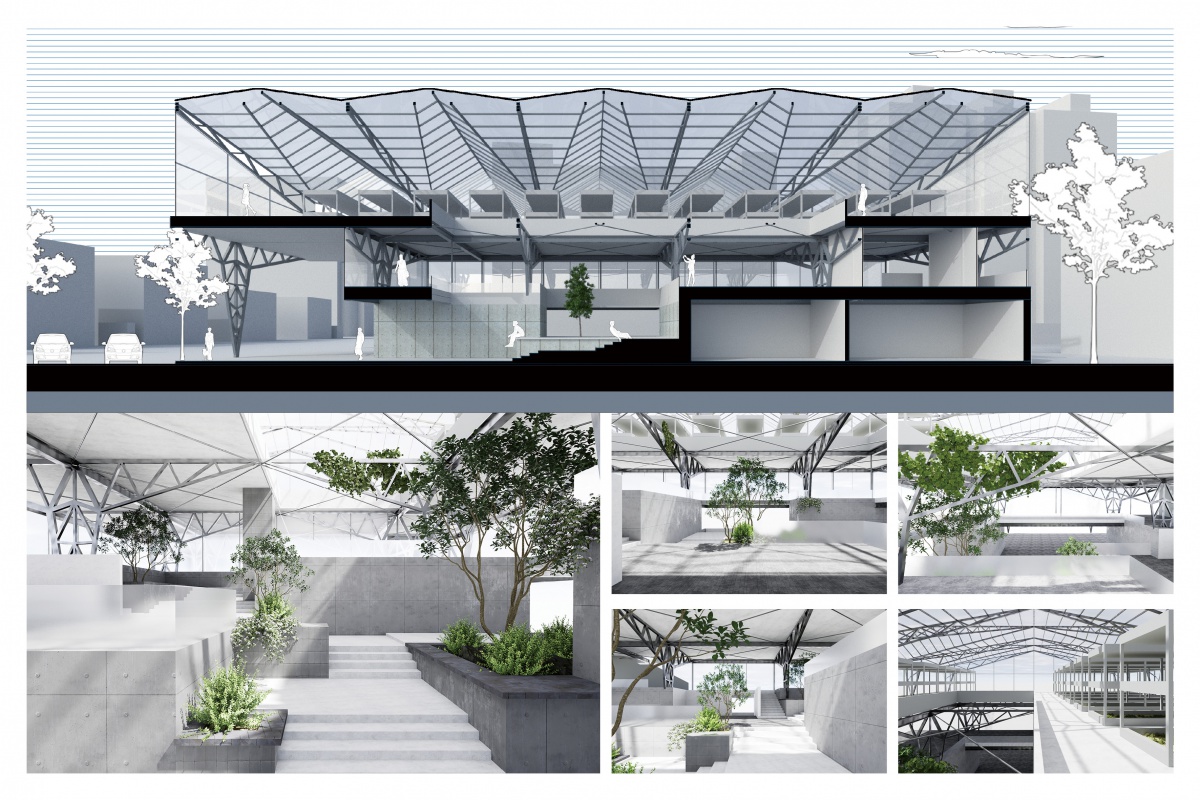

场景渲染

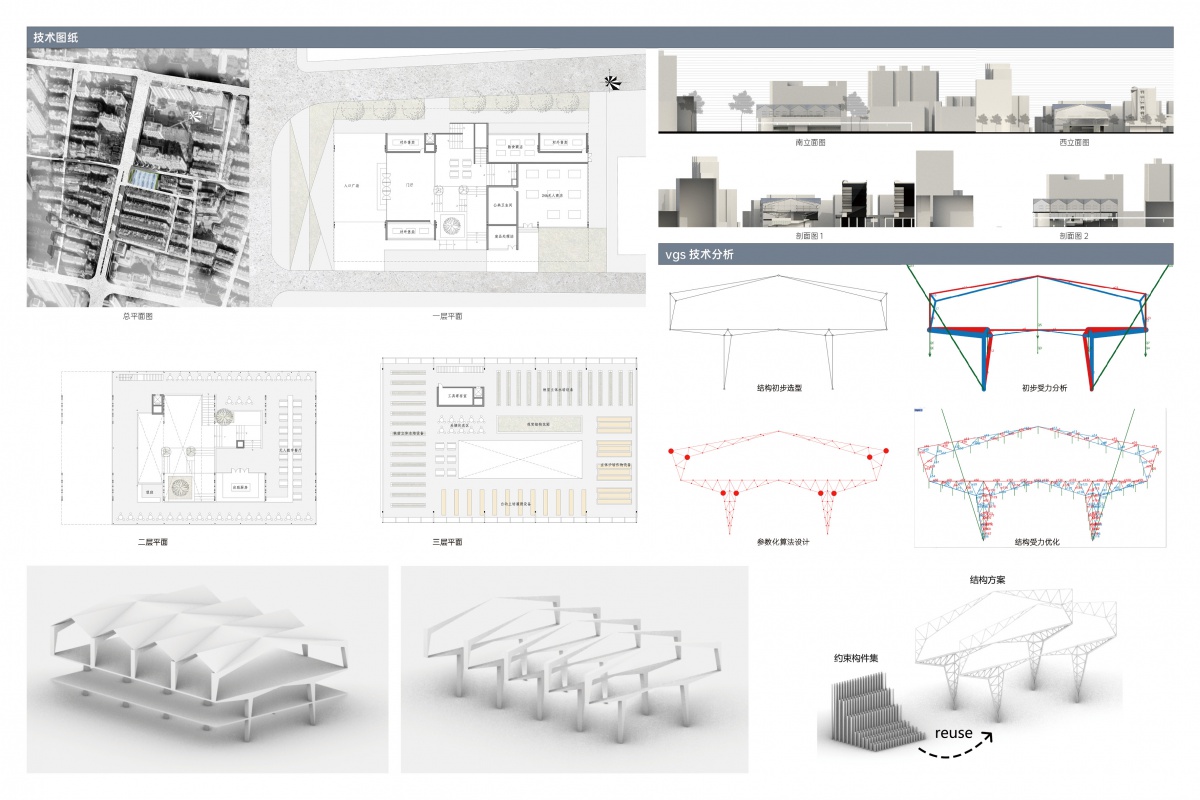

技术图纸

基于空间概念，本小组引入了向量图解静力学（vectorial graph statics）的方法进行结构优化，预想将城市中废弃电塔的钢结构进行再利用，完成格构化门式刚架的结构主体，以期达到城市余量更新的结果，减少碳排放量。

设计感悟

第一点：以城市空间的多义性为起点进行研究，通过对于周边居民游客的调研发掘潜在的缺失功能，进而形成多义空间的概念。第二点：基于向量图解静力学的交互操作特点，我们首先确立了建筑结构原型，随后对建筑原型设计参数化算法，并寻找周围地区废弃钢制电塔，测量构件尺寸，探索已有构件集与目标构件集的动态适配。

设计亮点

第一点：以城市空间的多义性为起点进行研究，通过对于周边居民游客的调研发掘潜在的缺失功能，进而形成多义空间的概念。第二点：基于向量图解静力学VGS工具的交互操作特点，我们首先确立了建筑结构原型，随后对建筑原型设计参数化算法，综合考虑建筑方案的空间要求和结构需求进行结构优化。并寻找周围地区废弃钢制电塔，测量构件尺寸，探索已有构件集与目标构件集的动态适配，希望对电塔旧有构件进行再利用，将其最大化利用地组装拼接，形成建筑结构，达到低碳目的。
