银川滨河水系截污净化建设工程
作品编号：ILIA-P-20208947
主创姓名：刘鑫平
设计成员：牛荣婷、姚彦辉
申报类别：方案设计 - 生态修复改造类 - 河流治理
项目名称：银川滨河水系截污净化建设工程
设计单位：银川市兴庆区春满城园林景观工作室
委托单位：银川市水务局
施工单位：宁夏水利水电工程局有限公司
项目经理：张廷华
设计时间：2018.6
建成时间：2021
项目地点：银川市滨河大道东侧
关键词：入黄沟道水质截污净化
项目状态：规划类
项目规模：19610亩
项目类别：方案设计-生态修复改造类-河流治理
项目背景
党的“十九大”提出“加快生态文明体制改革，建设美丽中国”的基本方针，方针指出“我们要建设的现代化是人与自然和谐共生的现代化，既要创造更多物质财富和精神财富以满足人民日益增长的美好生活需要，也要提供更多优质生态产品以满足人民日益增长的优美生态环境需要。” 建设本工程是现代化生态文明的标志，是建设美丽中国最有效的手段。
本工程通过水系扩挖、连通、配套控水建筑物等措施，疏通沿线水系流道、截流入黄排水沟水体汇入水系，形成从中干沟至北大沟近50km、总面积约1.8万亩的生态湿地公园，利用湿地生态净化的作用，提高入黄沟道水质，配合后期生物净化措施的跟进，确保2022年底入黄水体达到地表水Ⅲ类标准，达到保护母亲河的目的。将减轻排水沟对黄河水质的影响，对改善银川市水生态环境具有重要意义，将极大改善排水沟水质，将形成大片湿地和缓冲地带，对改善区域小气候，增加城市绿地起到积极作用，大幅提升银川市城市形象。基于“低影响开发”设计理念打造具有科普教育，污水净化、休憩娱乐、富有野趣的生态绿肺型湿地公园，从而进一步提升滨河大道沿线水生态文化景观。
设计说明
1、利用配套控水建筑物，调配使用人工湿地，规划种植湿地水生植物面积6107亩，通过格宾网、生态基、曝气机、石墨烯光催化网等工程措施及营养物去除、综合净化、水质稳定等生物措施处理后，提高水体的自净能力。
2、贯通全线修一条巡护清淤作业道（砂石路），并且设置管理中心、停车场、休息座椅等基础设施。
3、完善加强生物资源保护、景观资源保护、生态环境保护、环境卫生保护、运行管理保护等措施。
4通过对排土场、生态岛、河岸线进行统筹整理，打造主题明显的湿地景观。布局构思为营造碧水拥凤城，翠珠伴九河的景观效果，体现水动，水活，水清，水静，水亲，水美的景观感受。
5、据生态学原理建立完善的生态系统，包含种类及数量恰当的生产者、消费者和分解者，包括水生植物、鱼、虾、贝类等水生动物以及种类和数量众多的微生物。当污染物进入水体后由相应的微生物把它们逐步分解为无极营养物，为水生植物的生长提供营养。微生物在分解污染物的同时获得能量，得以维持自身种群的繁衍。水生植物一方面吸收水中无机营养元素，避免无机物过量积累，另一方面通过 光合作用为水中各生物种类提供懒以生存的溶解氧。水生植物又是浮游植物和草食性水生动物的食物来源。建立一个富有生命的水质净化系统将入黄排水沟末端来水净化至Ⅲ类水。

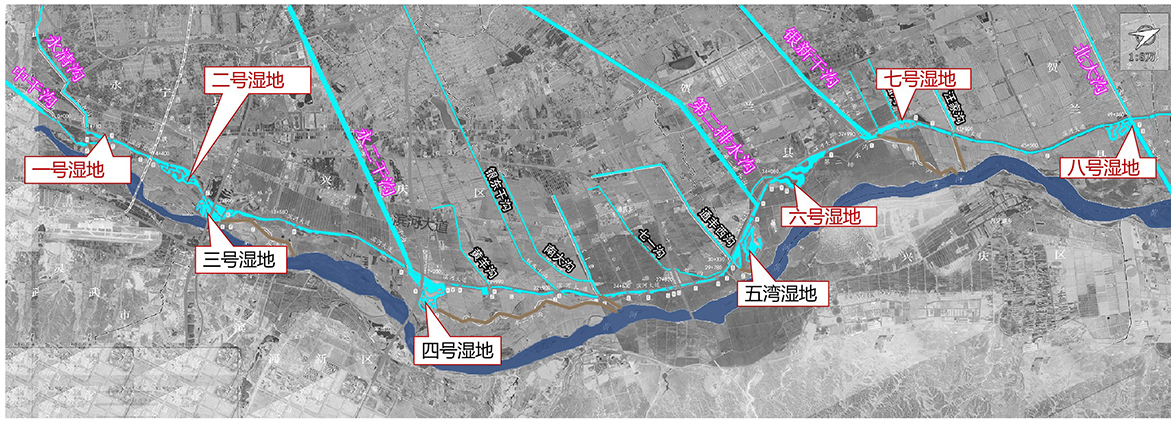

项目区总平面图
项目区位分布图
水系梳理总平面
现状水系及设计后水系图

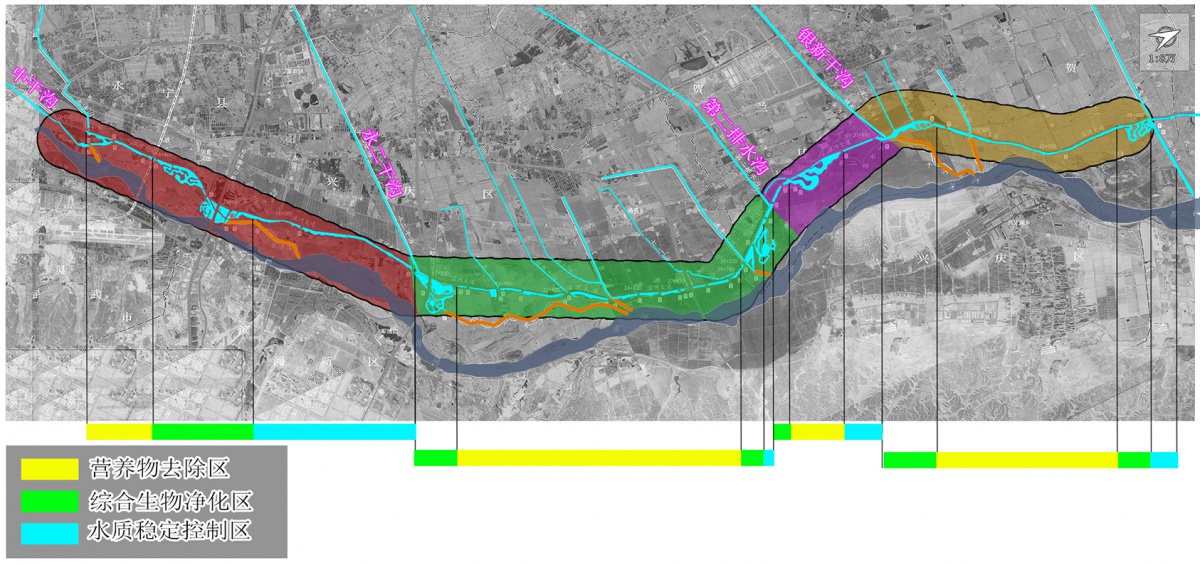

水质净化分区图
水质净化分区图

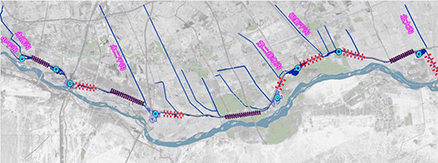

工程措施布置图
工程设施布置平面

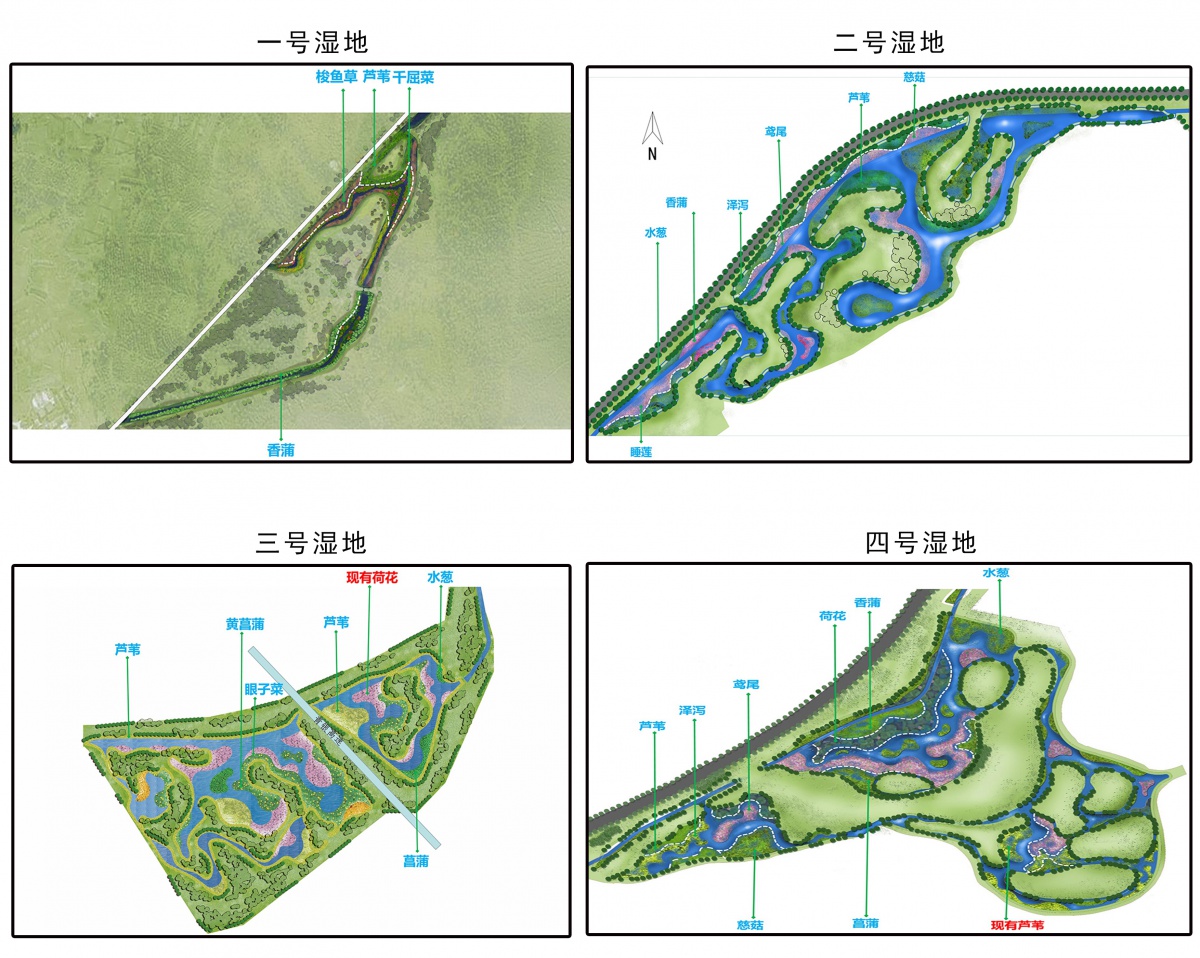

1-4号湿地平面图
以水生植物群落配置，增加植物多样性
1-4号湿地效果图
以养护粗狂型陆生植物为主、营造郊野休闲空间

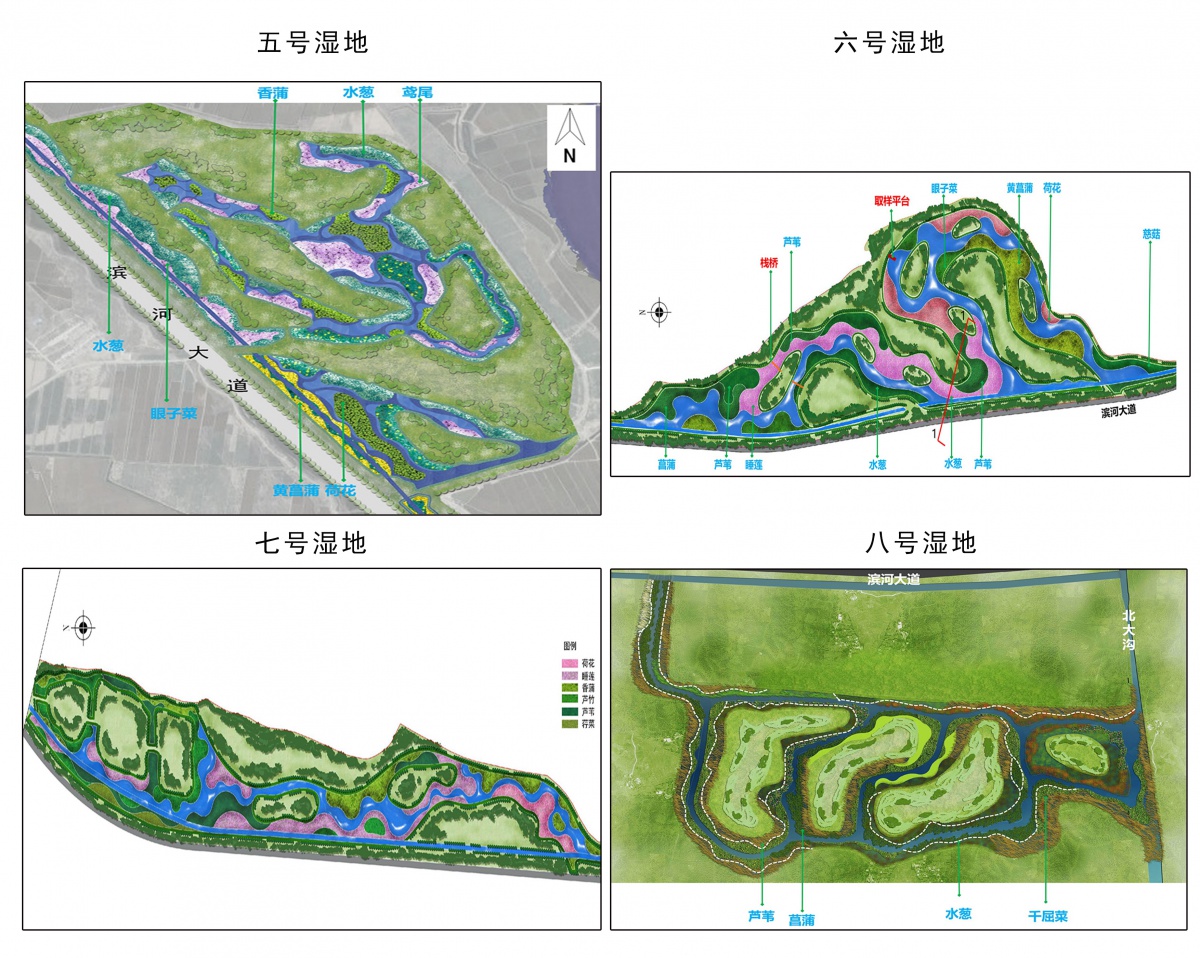

5-8号湿地平面图
以最佳植物净化组合配置，达到深度净化效果
5-8号湿地效果图
四季景观营造

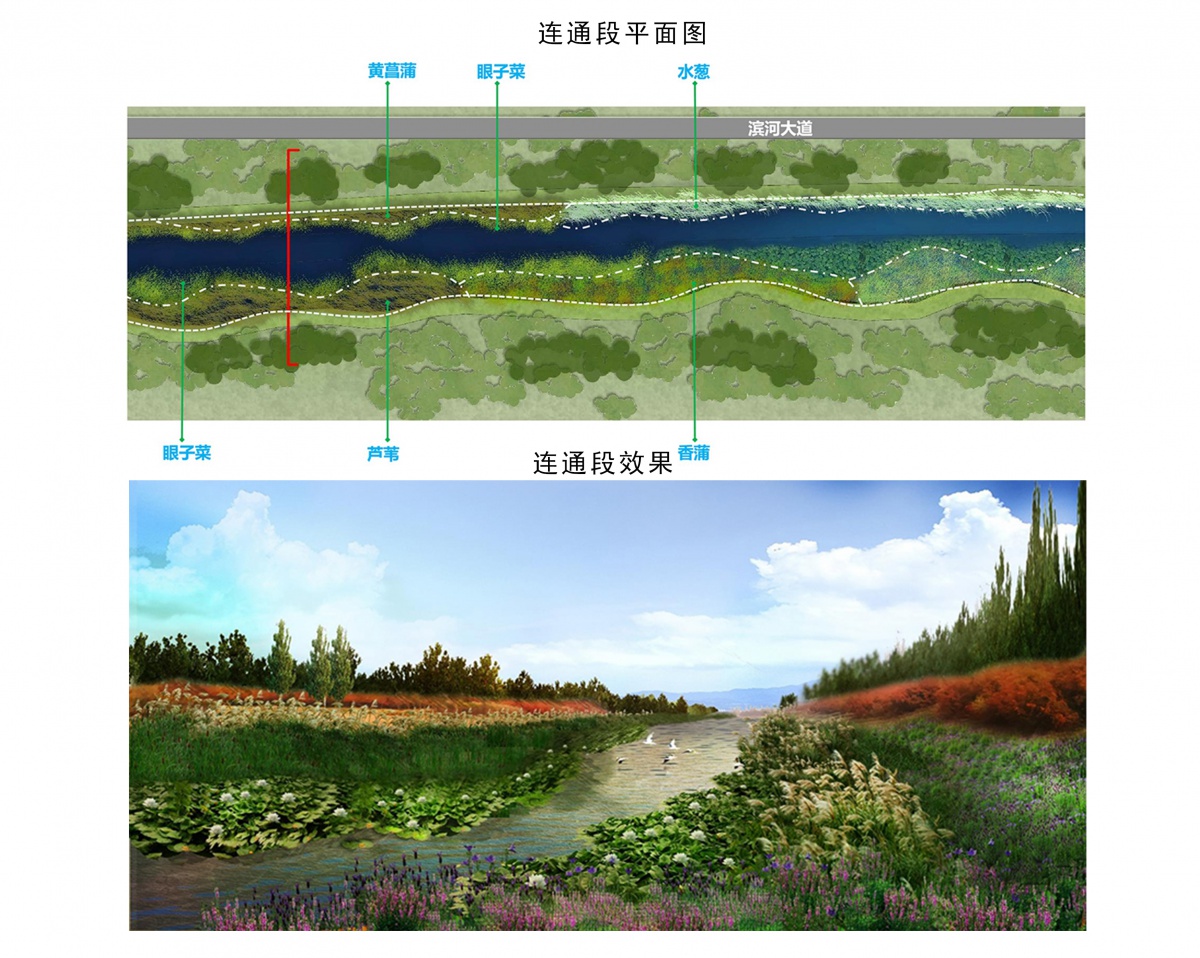

连通段平面及效果图
连通段以水质稳定为主，配置植物

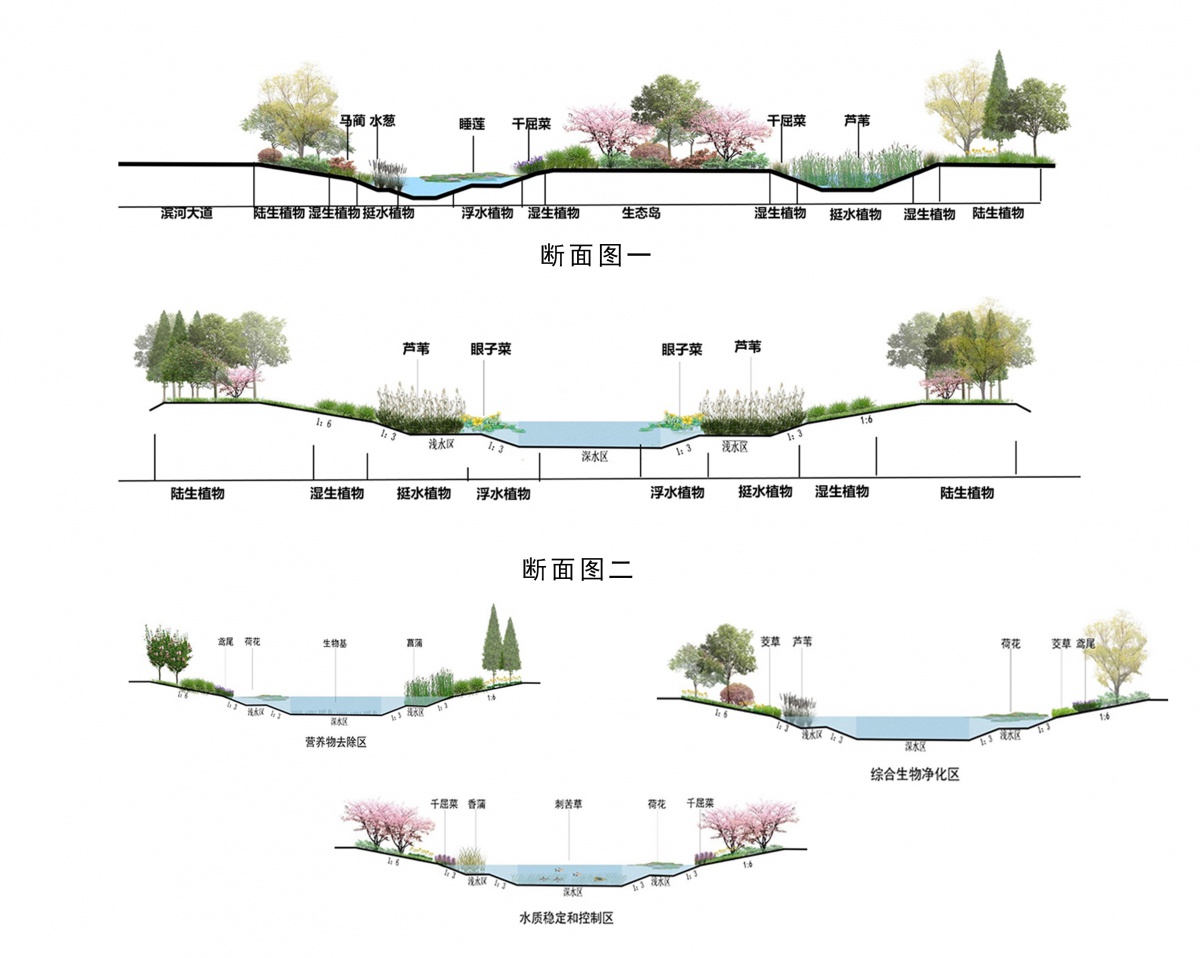

断面图
由沉水-浮水-挺水植物-两栖-陆生的植物配置模式，营造复层的完整生态圈
设计感悟
设计理念来自乡间老人们一个“水流百里而自净”的说法，目的释放大自然生态链中的自我恢复功能，尝试将银川市部分东西走向的直排入黄口，通过南北向平行与黄河的滨河水系进行汇集，营造以生态保护、水体净化为主要功能，低成本维护的人工生态湿地，来增加污水停留时间，增强水体自净能力，达到保护黄河母亲河的目的。
项目经济技术指标
项目名称：银川滨河水系截污净化建设工程
序号 项目名称 技术经济指标 占比 备注
单位 总量
Ⅰ 直接工程费 89.56%
一 湿地生态系统构建 78.60%
1 水生植物种植 m2 4071557
2 陆生植物种植 m2 1202399
3 彩叶植物种植 m2 401598
4 植被改造提升 m2 639618 植被养护
5 投放鱼虾螺贝 吨 16
6 太阳能曝气机 套 20
7 格宾网石笼 m2 58450 100m/段（高1m）
8 生态基 m2 23380 间隔0.5m
9 石墨烯 m2 35069
10 节水灌溉工程 m2 1603997 4.37%
11 基础设施工程 6.59%
12 监测场地（渗水砖） m2 8070
13 砂石巡护作业道 m2 235956
14 巡护木栈道（平台） m2 2632.5
15 生态停车场 m2 5000 共5处
16 标识牌、警示牌 块 200
17 监测点 处 8
18 垃圾箱 个 58
19 垃圾车 个 2
Ⅱ 其他费用 5.68%
Ⅲ 基本预备费 以直接工程费与其他费用之和的5%计 4.76%
合计 Ⅰ+Ⅱ+Ⅲ 100.00%
主要技术创新点
以生物措施为主工程措施为辅的表面流人工湿地，达到对水质深度净化的目的。其中根据自然界植物群落结构特点，依照植物生活习性、生植物群落层片组成，依次排布沉水植物-浮叶植物-漂浮植物-挺水植物-湿生植物-陆生植物群落，构建水下森林系统；并且尝试应用火山岩格宾网、生态基、太阳能曝气机、石墨烯等工程措施，激活微生物的净化机能，建立一个富有生命的水质净化系统。
新材料应用
石墨烯、火山岩、生态基、曝气机等工程措施的综合应用
