主创设计：王嘉
设计成员：马晨烁 孙乔昀
作品编号：ILIA-S-20186132
参赛组别：学生组
作品类别：方案设计 - 居住区环境设计
0项目详情
设计说明
设计感悟
评论
项目详情
申报类别：作品奖
项目名称：山河衍生——古老窑洞村庄的生态宜居策略
主创姓名：王嘉
成员姓名：马晨烁 孙乔昀
项目类别：方案设计-居住区环境设计
图注：封面
说明：
设计说明
基于对“未来乡村”与生态宜居的理解，我们选定以黄土高原现存窑洞古村落的恢复、改建为设计目标。本次设计致力于打造一个生态宜居的窑洞社区，无论是靠崖窑群还是下沉窑群，建筑设计、总体规划布局上最大限度地与生态宜居融合在一起，在建筑构造、规划布局、材料选用等方面具有因地制宜、节能节地、再生循环等优势。并且建立了雨水循环利用体系，充分解决了生活用水紧缺等问题。

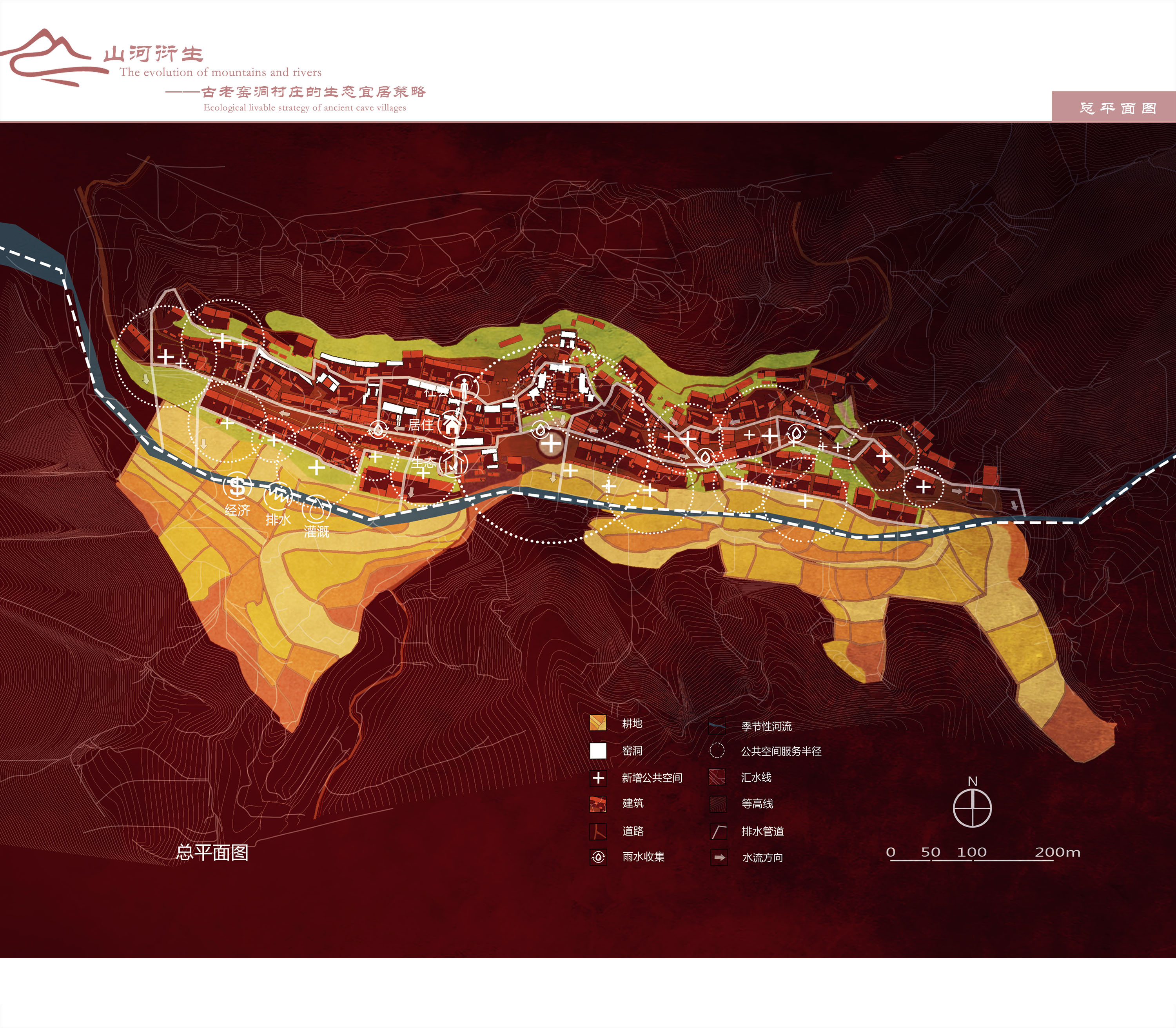

图注：01 平面图
说明：结合长岭村的地形地貌，分析了现状耕地，窑洞，建筑等因素；利用gis技术分析地表径流，并设立了雨水收集系统，排水管道以及新增了公共空间，为长岭村实现生态宜居提供了支持。

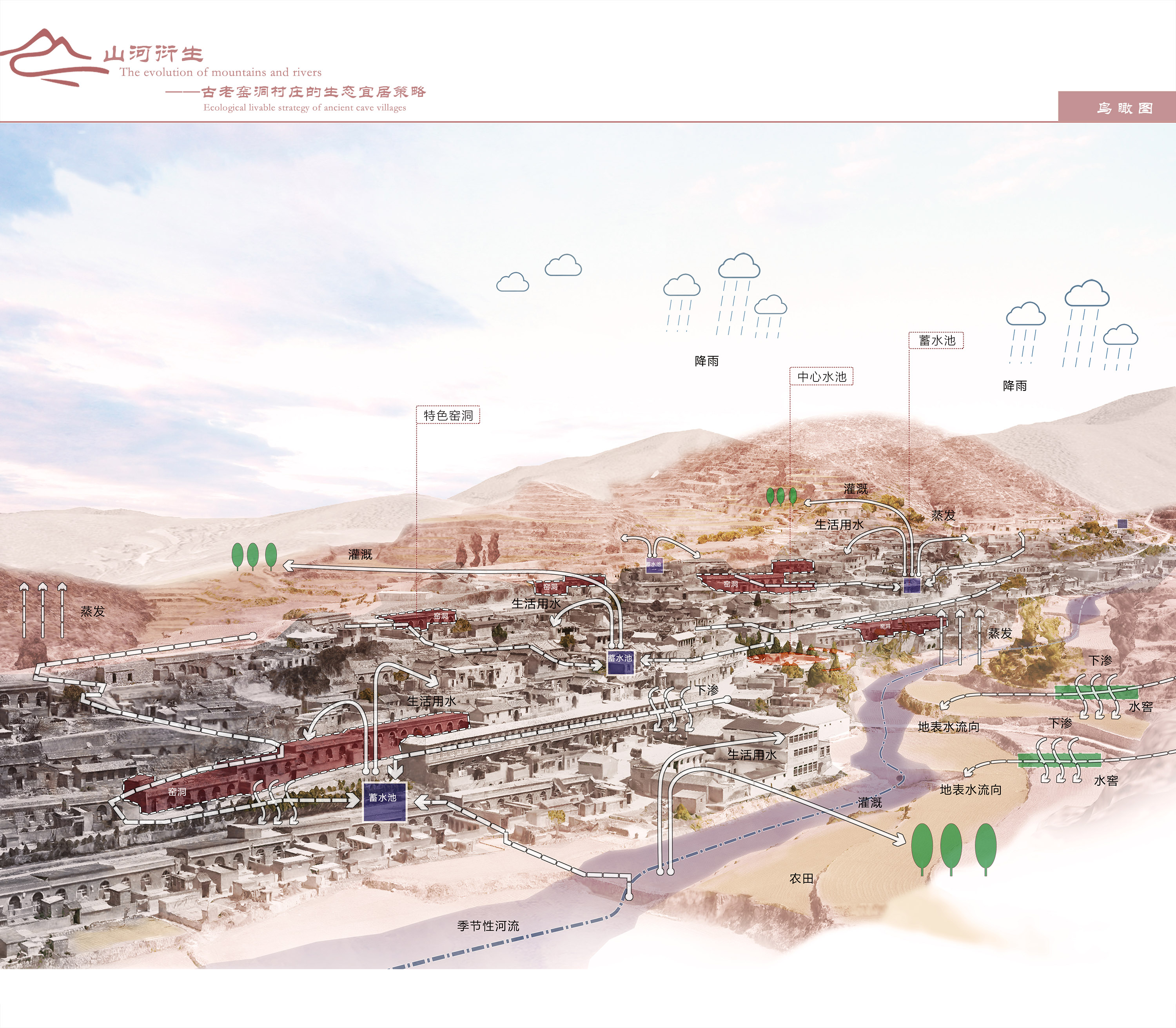

图注：02 鸟瞰图
说明：结合长岭村的地形地貌，利用gis技术分析地表径流，并且结合现状窑洞和道路，设计了雨水收集系统，排水管道以及新增了公共空间，为长岭村实现生态宜居提供了支持。
图注：03 区位分析图
说明：长岭古村，坐落于山西省中部东境，太行山西麓，村庄建于界都乡寨垴山底部西下的一条长长的黄土峨眉大岭上，故名长岭村。村庄地形东高西低，北高南低，形似一条长龙，有“龙岗”、“龙脉”之说。村落依岭而建，长800米，宽200米，总面积约为200亩，自然环境有欸，呈阶梯状。
图注：04 框架
说明：依据场地现状水土流失严重，水资源匮乏，公共活动空间缺失及窑洞破损老旧等问题，提出解决办法。

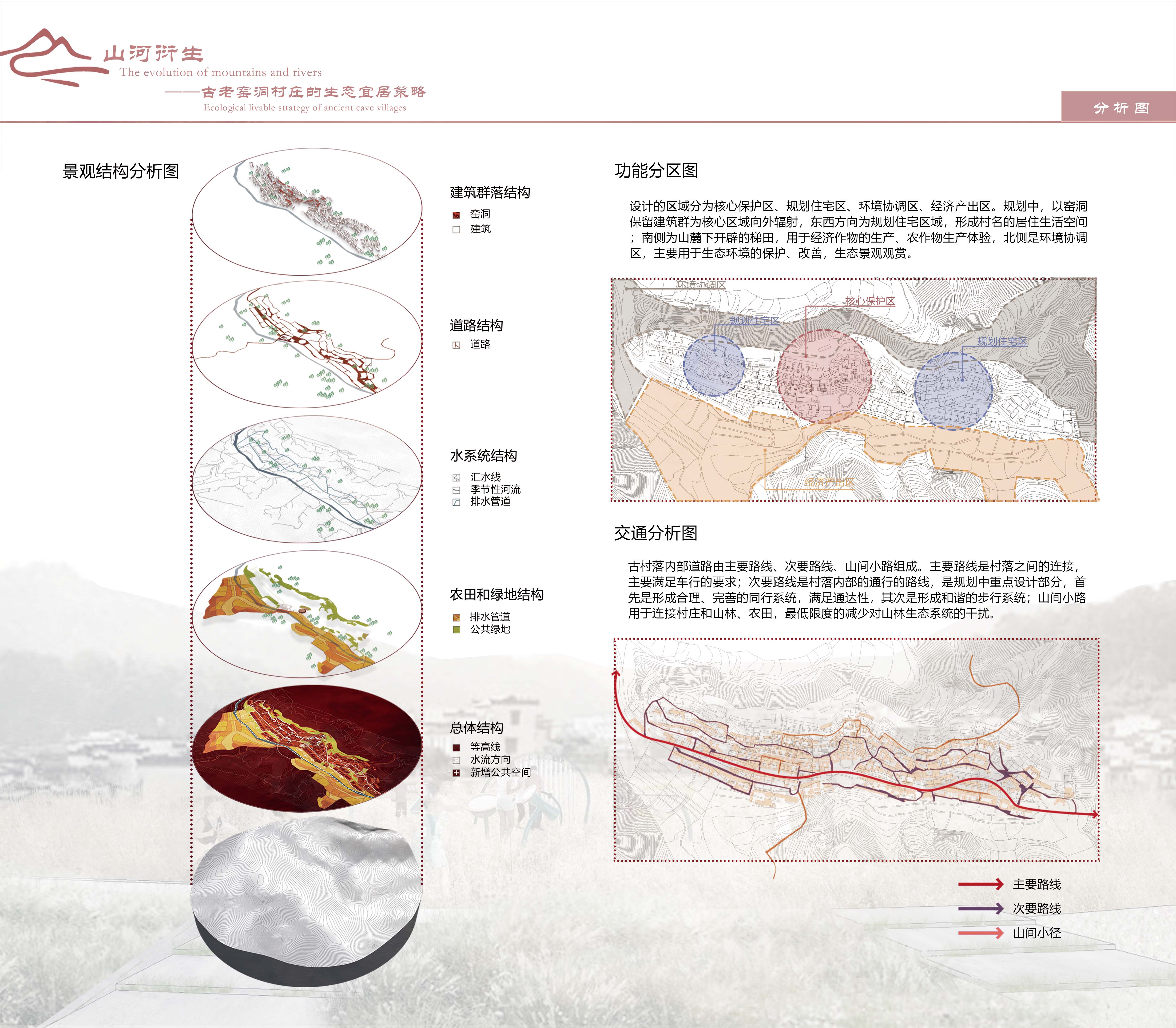

图注：05景观结构分析图 功能分区 及交通流线分析图
说明：功能分区：设计的区域分为核心保护区、规划住宅区、环境协调区、经济产出区。
交通流线分析：古村落内部道路由主要路线、次要路线、山间小路组成。

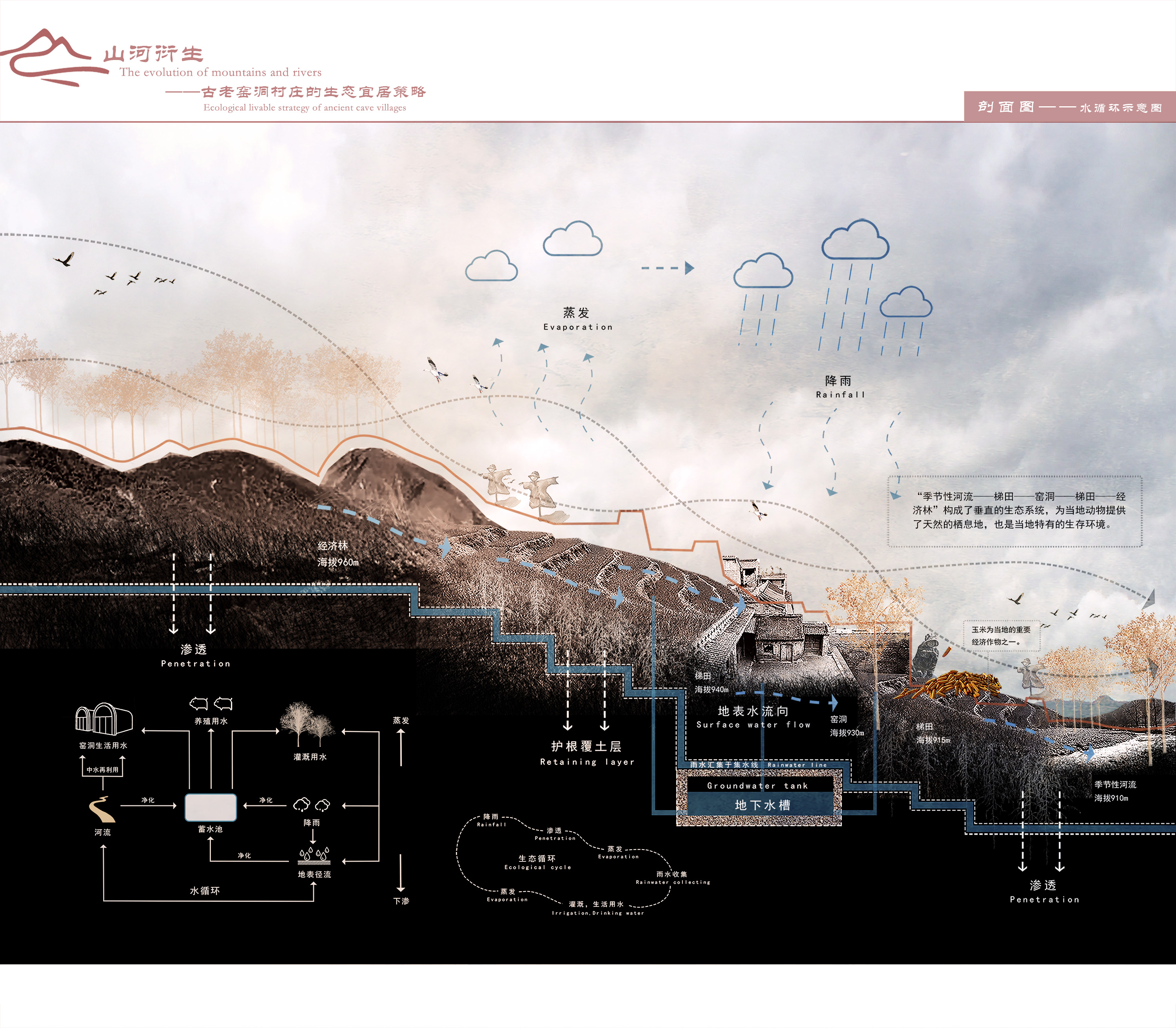

图注：06 水循环系统
说明：依据场地现状，建立了场地独特的水循环系统。

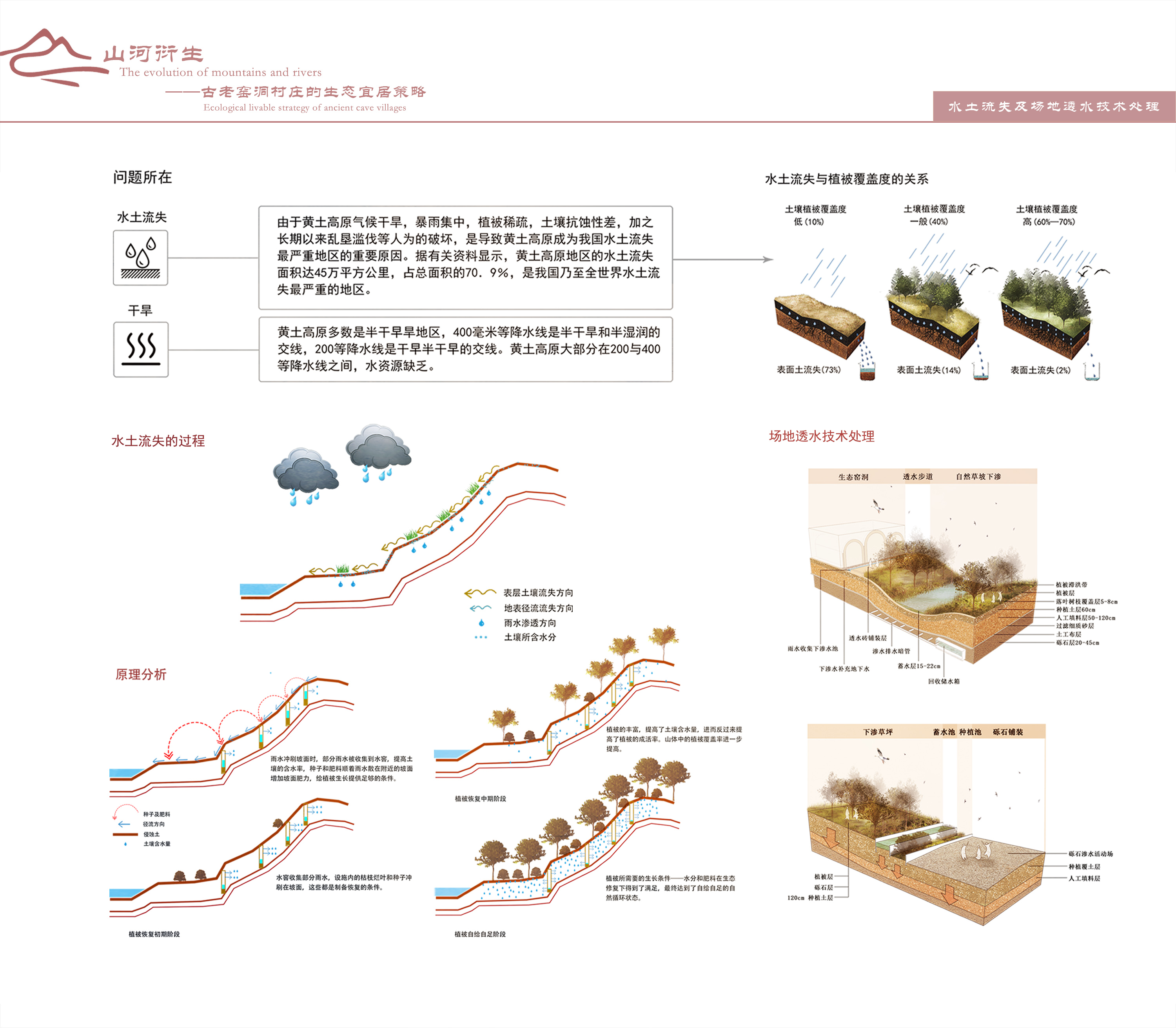

图注：07 水土流失及场地透水技术处理
说明：场地位于黄土高原地区，水土流失严重，针对场地现状，提出了适合本土的水土流失及场地透水技术。

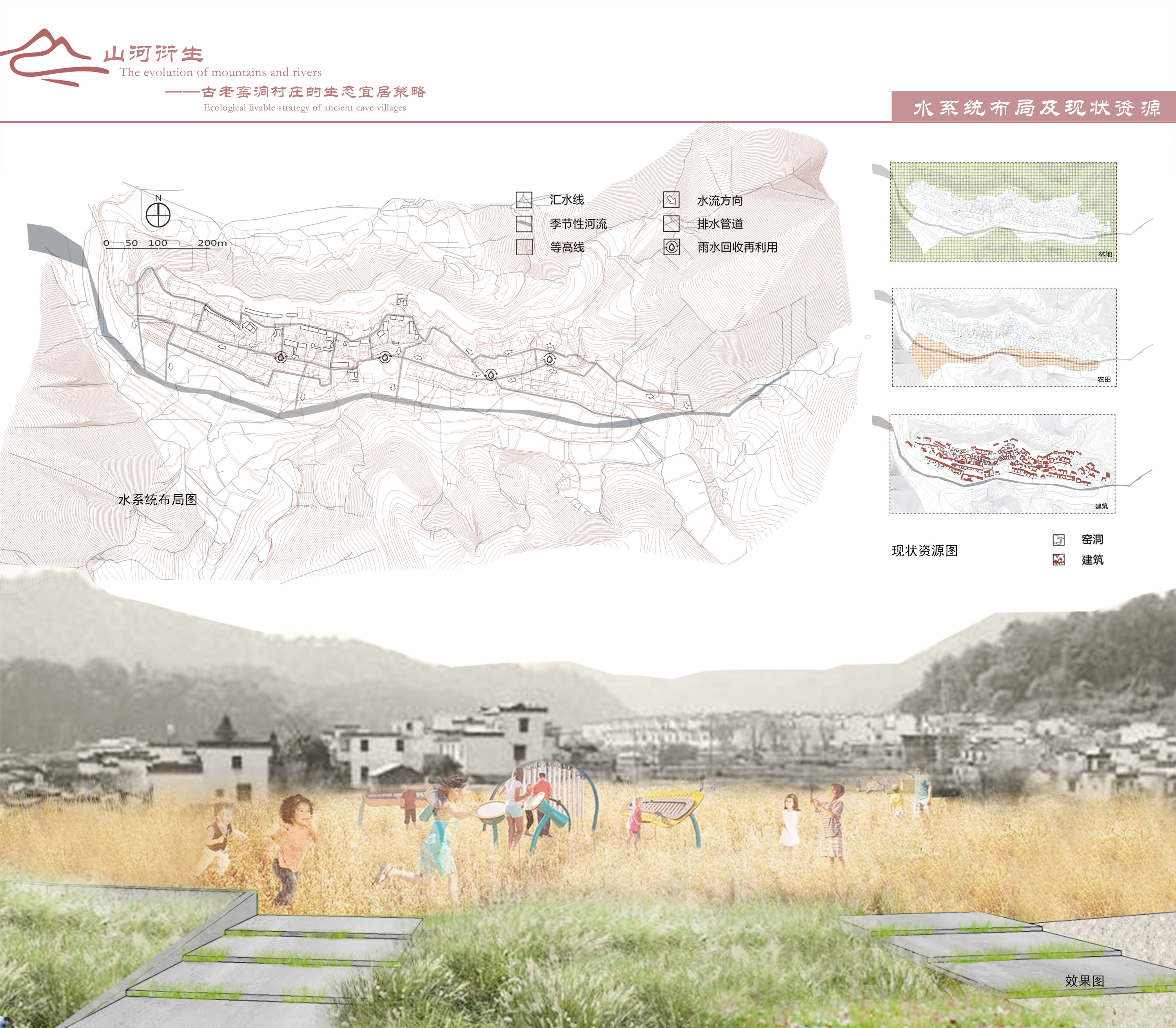

图注：08 水系统布局及现状资源
说明：结合长岭村的地形地貌，分析了现状耕地，农田，建筑等因素；利用gis技术分析地表径流，并设立了雨水收集系统，以及排水管道，为长岭村实现生态宜居提供了支持。

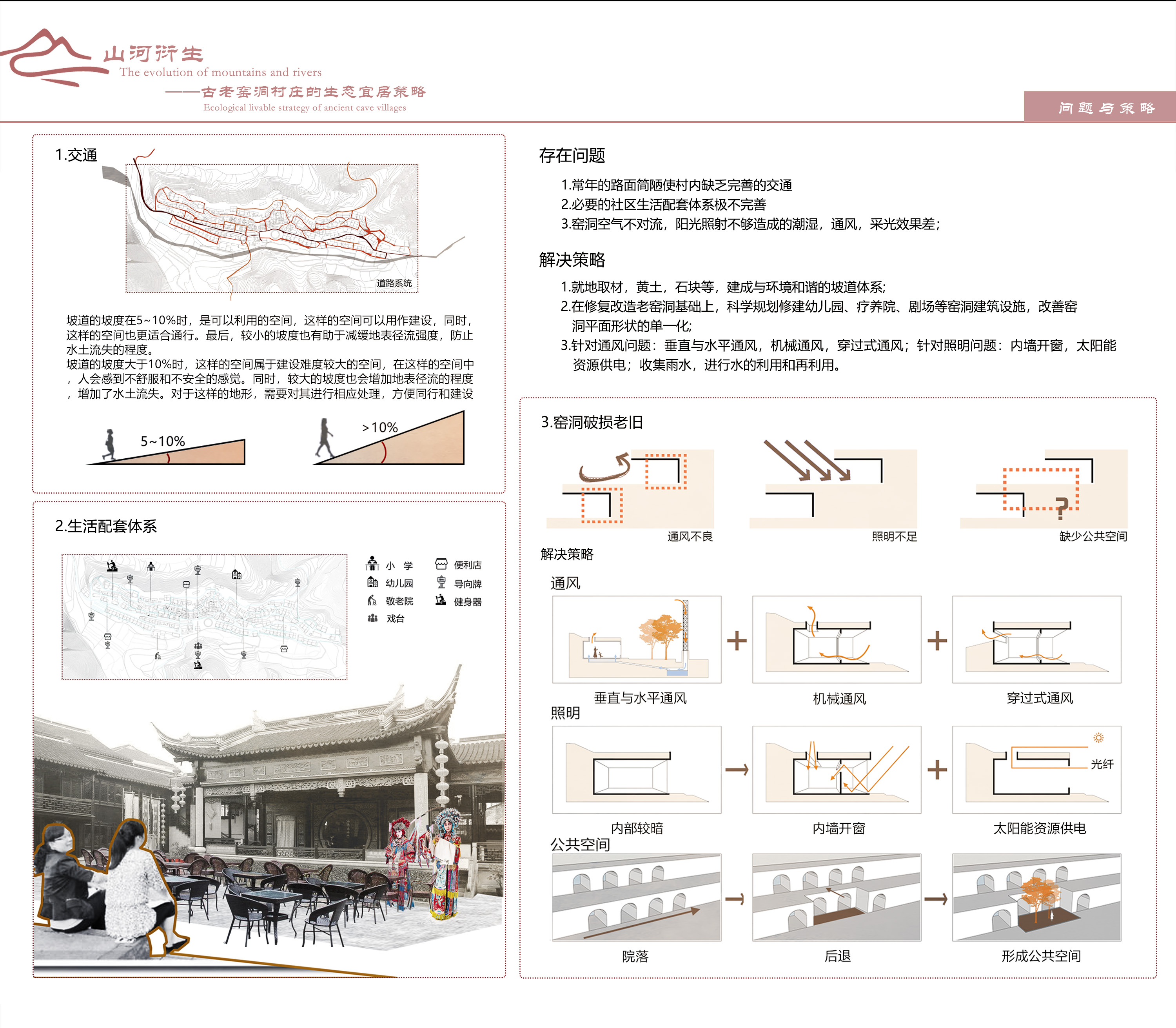

图注：09 公共空间
说明：针对公共空间缺失的问题，提出在每个居住组团中设置公共活动空间，并通过道路连通各个空间，形成村内的公共空间体系;改造中水池，戏台等,为村民提供活动场所，加强村民之间的联系。

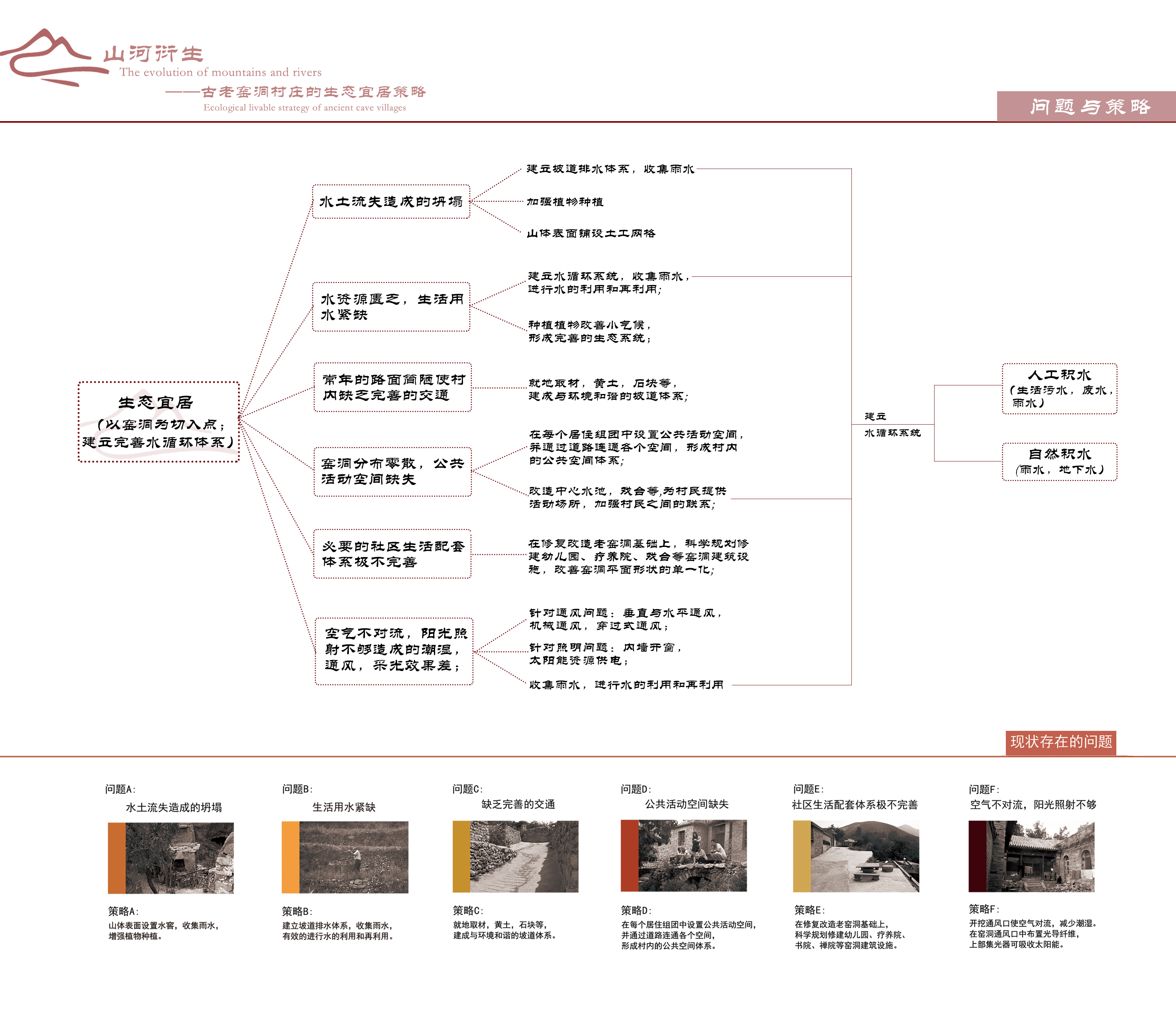

图注：10 问题与策略
说明：针对交通，生活配套服务设施，和窑洞的破损老旧等问题，提出的解决办法。
图注：11 种植效果图
说明：针对场地水土流失和景观性差等问题，提出的植物种植策略。

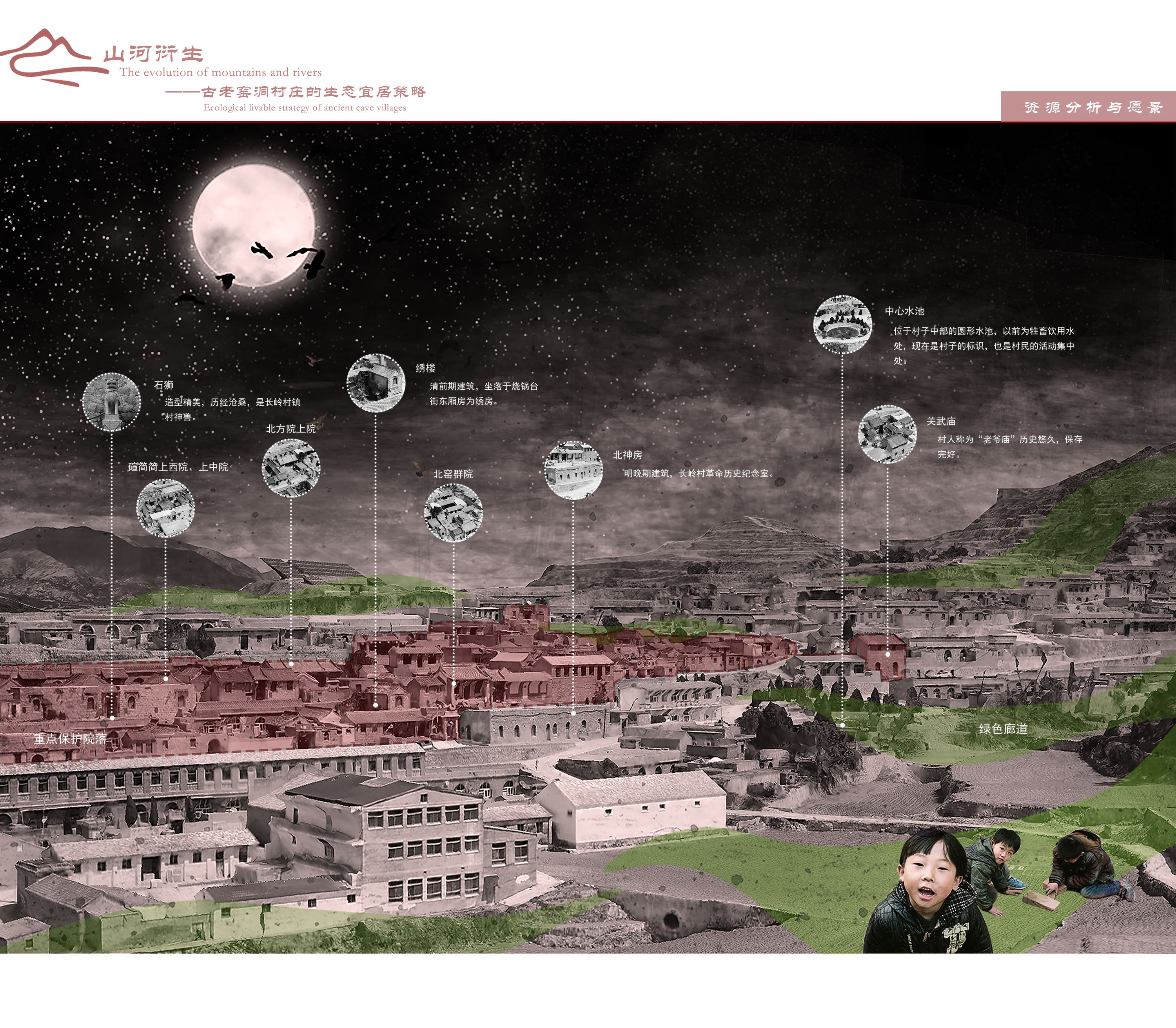

图注：12 资源分析与愿景
说明：分析场地现存古建筑并规划未来生态廊道。

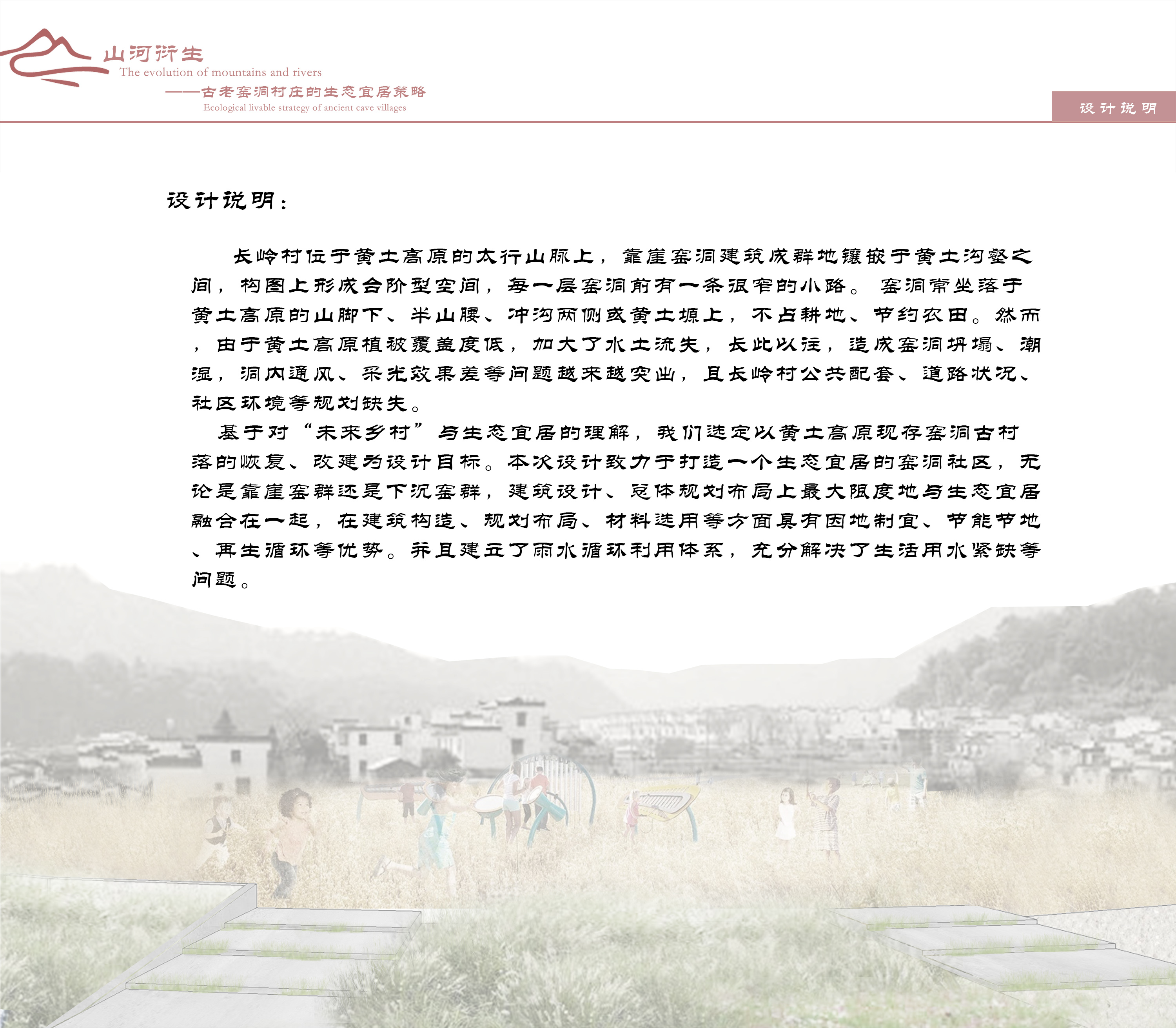

图注：13 设计说明
说明：基于对“未来乡村”与生态宜居的理解，我们选定以黄土高原现存窑洞古村落的恢复、改建为设计目标。本次设计致力于打造一个生态宜居的窑洞社区，在建筑构造、规划布局、材料选用等方面具有因地制宜、节能节地、再生循环等优势。并且建立了雨水循环利用体系，充分解决了生活用水紧缺等问题。

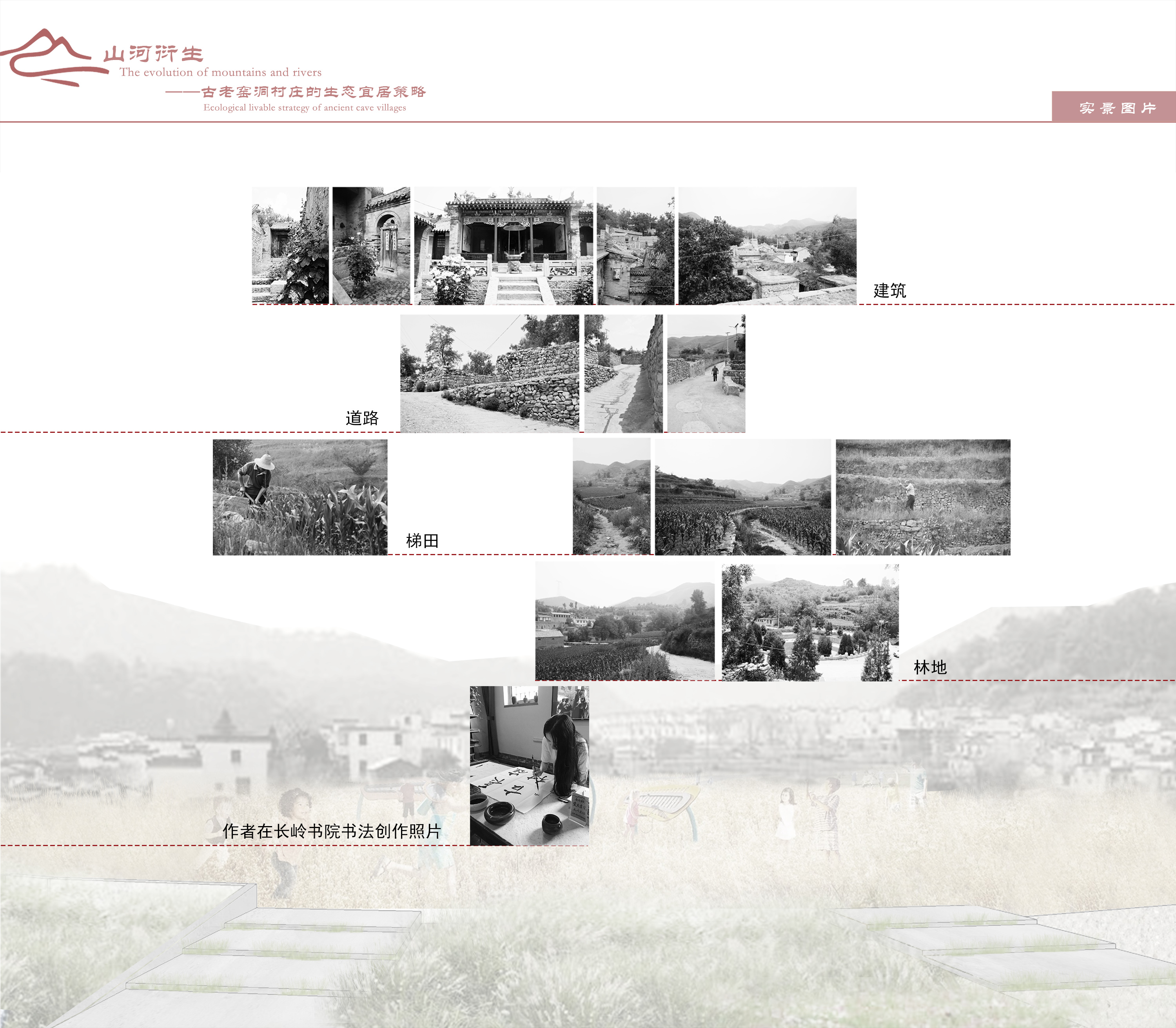

图注：14 实景图片
说明：图片包含现状建筑，道路，梯田，林地及作者调研时书法创作图片。
设计感悟
本次设计以生态宜居为出发点，对选定的长岭村现存的窑洞古村落的恢复、改建为设计目标，致力于打造一个体现生态性、宜居性的窑洞社区，无论是靠崖窑洞群还是下沉窑洞群，建筑设计、总体规划布局上最大限度地与生态宜居融合在一起，在建筑构造、规划布局、材料选用等方面具有因地制宜、节能节地、再生循环等优势。并且还建立雨水循环利用体系，充分解决生活用水紧缺等问题。
同时，也非常感谢马晨烁、孙乔昀的配合以及高静老师的指导。
